12. 辅助软件 SYS-NXTR-015S0 476 NXTR 系统手册 12.3.3 生产信息 点击在线监视器界面 [Product ion informatio n] 链接键，跳转至生产信息界面。 界面内显示的项目以及各自的 含义如下所示。选择各项后，分别切换到相 应的界面。 No. 项目名 功能概要 1 CycleTime 显示最近 5 块电路板的贴装时间。 2 Summary 显示生产线的运转情况。 3 Hourly 显示 1…
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
475
12.3.2 Line Console
只要在在线监视器上点击 [Line Console] 链接图标，就会在辅助软件以外再显示 [Line Console] 的主界
面。
Line Console 是用于参照机器状态以及进行 LCU 的参照与设置的软件。

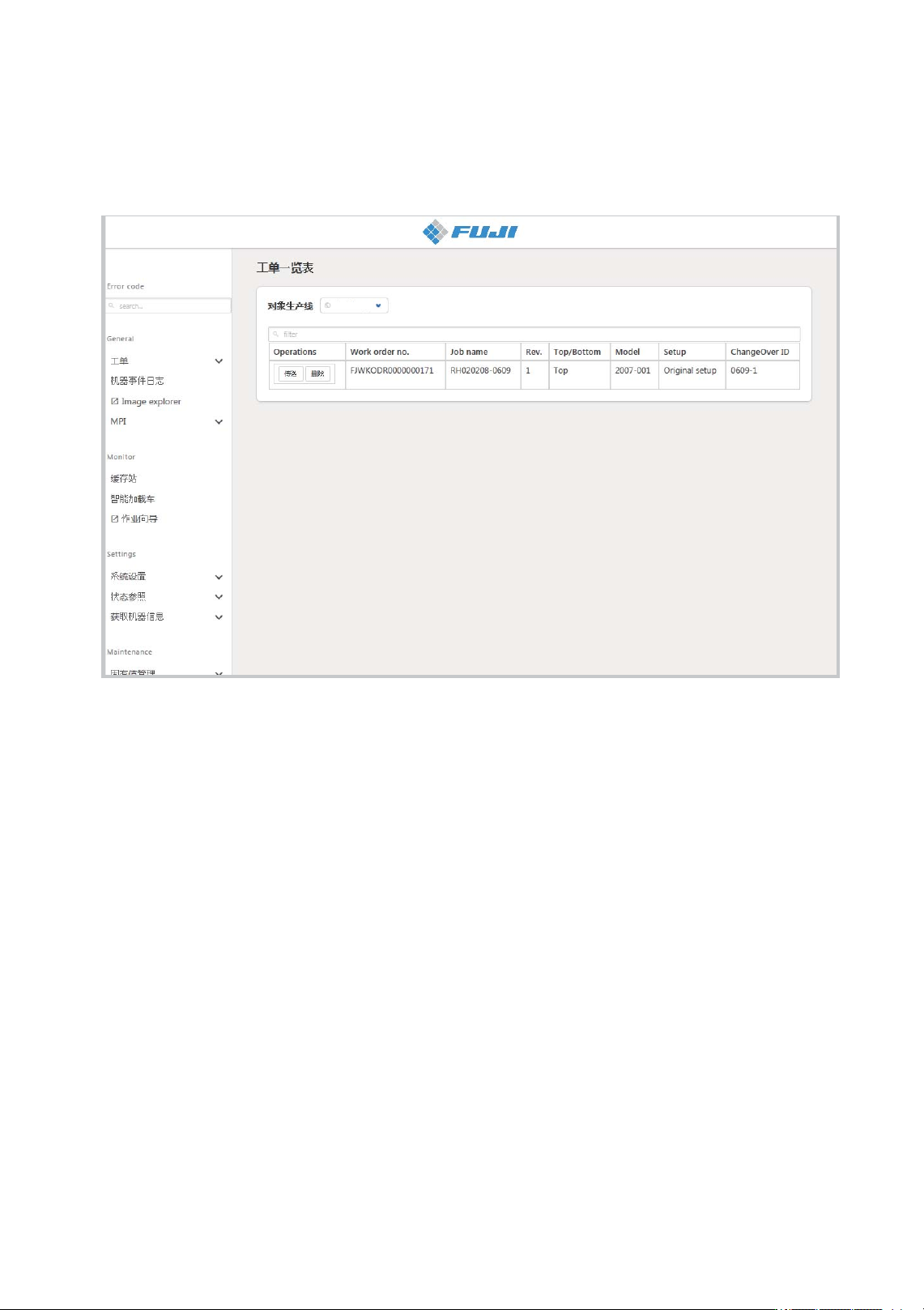

48SYS-0633-S
䣈䣗䣌䣋䣡䣐䣚䣖䣔䢴䣉
12. 辅助软件 SYS-NXTR-015S0
476 NXTR 系统手册
12.3.3 生产信息
点击在线监视器界面 [Production information] 链接键，跳转至生产信息界面。
界面内显示的项目以及各自的含义如下所示。选择各项后，分别切换到相应的界面。
No. 项目名 功能概要
1 CycleTime 显示最近 5 块电路板的贴装时间。
2 Summary 显示生产线的运转情况。
3 Hourly 显示 1 个小时内生产的电路板数量以及每个小时的运转状况。
4 History 按时间顺序显示机器的运转状况。
5 Panel 显示生产时使用的 Job 以及生产经过的时间。
6 PartUsage 显示每个供料器的物料使用状况。
7 Error 显示报错一览。
8 Eventlog 按时间顺序显示发生的事件。
48SYS-0641
1 2 3 4 5 6 7 8
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
477
12.3.4 模组信息
点击在线监视器界面的 [Module information] 链接键，跳转至模组参照的界面。
备注
此处显示的是含有通过在线监视器选择的模组的机器信息。
界面内显示的项目以及各自的含义如下所示。
No. 项目名 功能概要
1 模组名 显示模组名称。
• 1R 模组：1
• 2R 模组的左机械手：1-L
• 2R 模组的右机械手：1-R
2 机器软件版本 显示模组内安装的控制软件的版本。
3 工作头 显示机器识别的工作头。
4 吸嘴置放台 显示机器识别的吸嘴置放台。
1
3 4
6
7
8
2
5
48SYS-0632-Sa
