4. 生产时的作业 SYS-NXTR-015S0 272 NXTR 系统手册 5. 请取出通道内的电路板。 备注 将搬运轨道上面的滑板向外侧滑动，便可从正上方取出电路板。取出电路板后，请务必将滑板返回原位。 48SYS-0322 2 1 3
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
271
4.8 从搬运轨道移除电路板
需要将机器内的搬运轨道或机外接驳机上的电路板移除时，请按照本章叙述的步骤作业。
4.8.1 如何移除机器内搬运轨道上的电路板
移除机器内部搬运轨道上的电路板时，请先停止机器的运转。
1. 请依次点击 [ 功能设置、调整 ] 标签内的 [ 搬运轨道操作 ]-[ 松开 ]。
2. 请按下 [START] 按钮。
3. 请确认跨越模组的搬运轨道上没有电路板。
4. 请依次选择 [ 机器操作 ]-[ 日常操作 ]-[ 模组 ]，松开模组。
48SYS-0401d
48SYS-0402b
48SYS-0495
4. 生产时的作业 SYS-NXTR-015S0
272 NXTR 系统手册

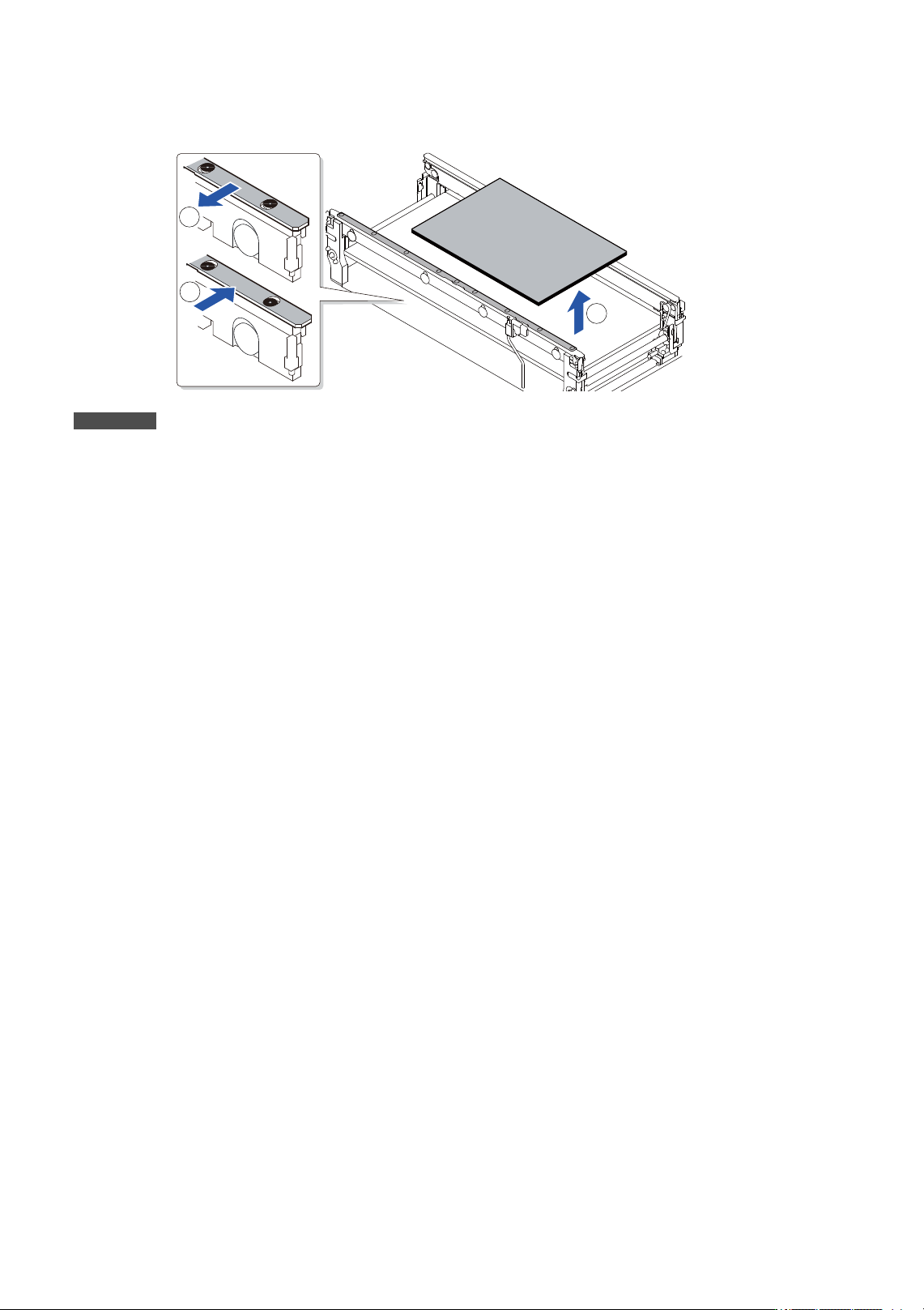

5. 请取出通道内的电路板。
备注
将搬运轨道上面的滑板向外侧滑动，便可从正上方取出电路板。取出电路板后，请务必将滑板返回原位。
48SYS-0322
2
1
3
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
273
4.8.2 如何移除接驳机上的电路板
接驳机是用在 A 型生产线上的运板器材。如果在生产途中移除电路板，请先停止机器的运转。另外，电路
板移除作业需要在接驳机的背后实施。

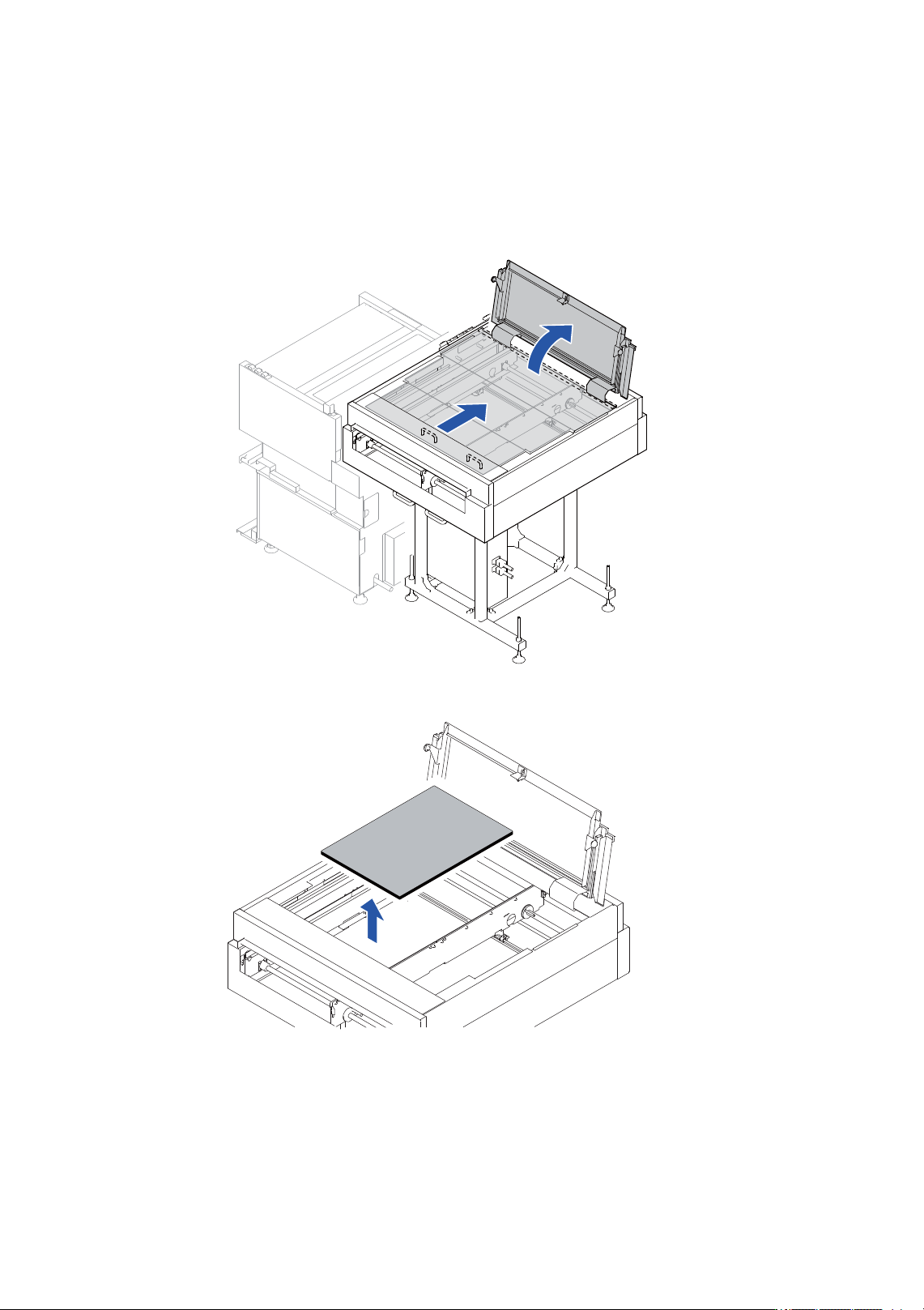

1. 请打开接驳机的安全门。
2. 请从搬运轨道上取出电路板。
3. 请关闭搬运轨道。
48SYS-0645
48SYS-0646
