系统手册-NXTR-S.pdf - 第312页
4. 生产时的作业 SYS-NXTR-015S0 288 NXTR 系统手册 4.10 进行错误发生的处理 4.10.1 显示错误应对向导时的处理方法 发生异常时，操作界面上将显 示错误处理向导。 1. 参考 Seek Number 进行处理。请求维修 保养的负责人排除错误原因。 备注 如果选择脚本错误或单元错误其中之一，则显示错误内容以及应对措施。 2. 必要时通过 [READY ON] 按钮回复正常生产。 48SYS-0055b 4…
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
287
4.9.6 智能加载车的状态与报警
当智能加载车需要注意时，智能加载车将发生报警。
有 3 种报警音。取决于智能加载车的状态和紧急程度。
备注
维修保养模式指智能加载车的操作屏幕上的 [MAINTENANCE MODE] 按键处于 ON 的状态。
故障的应对措施
如果盒式供料器横跨在智能加载车与模组之间，则需要将供料器推入模组，或者将供料器返回到智能加载
车。详细内容请参照。“13.7 智能加载车的蜂鸣器持续鸣响 ”
如果光通信设备的传感器或激光扫描仪、光幕检测出障碍物，则请移开障碍物并重新运转机器。
重启运转时的注意点
内部搭载盒式供料器的智能加载车停止运转时，如果因为要解除异常而取出了供料器，则在重新运转前请
注意以下事项。
• 在将取出的盒式供料器返回供料器箱时，请勿更换料卷。
备注
通过 Nexim 的系统布局设置的 “Miss Prevention Timer(Sec)” 时间对用智能加载车自动更换的盒式供料器无效。请使用停止运转前验证过
的料卷。
报警音的类型 智能加载车的状态
1 ON( 持续鸣叫 ) 盒式供料器停在智能加载车与模组之间的位置。
2 ON(0.5 秒 )-> OFF(0.25 秒 ) 光通信设备的传感器被遮光。
智能加载车处于维修保养模式时的移动预告。报警停止后开
始移动。
3 ON(0.5 秒 )-> OFF(1.0 秒 ) 激光扫描仪或光幕检查出障碍物。
48SYS-0568
4. 生产时的作业 SYS-NXTR-015S0
288 NXTR 系统手册

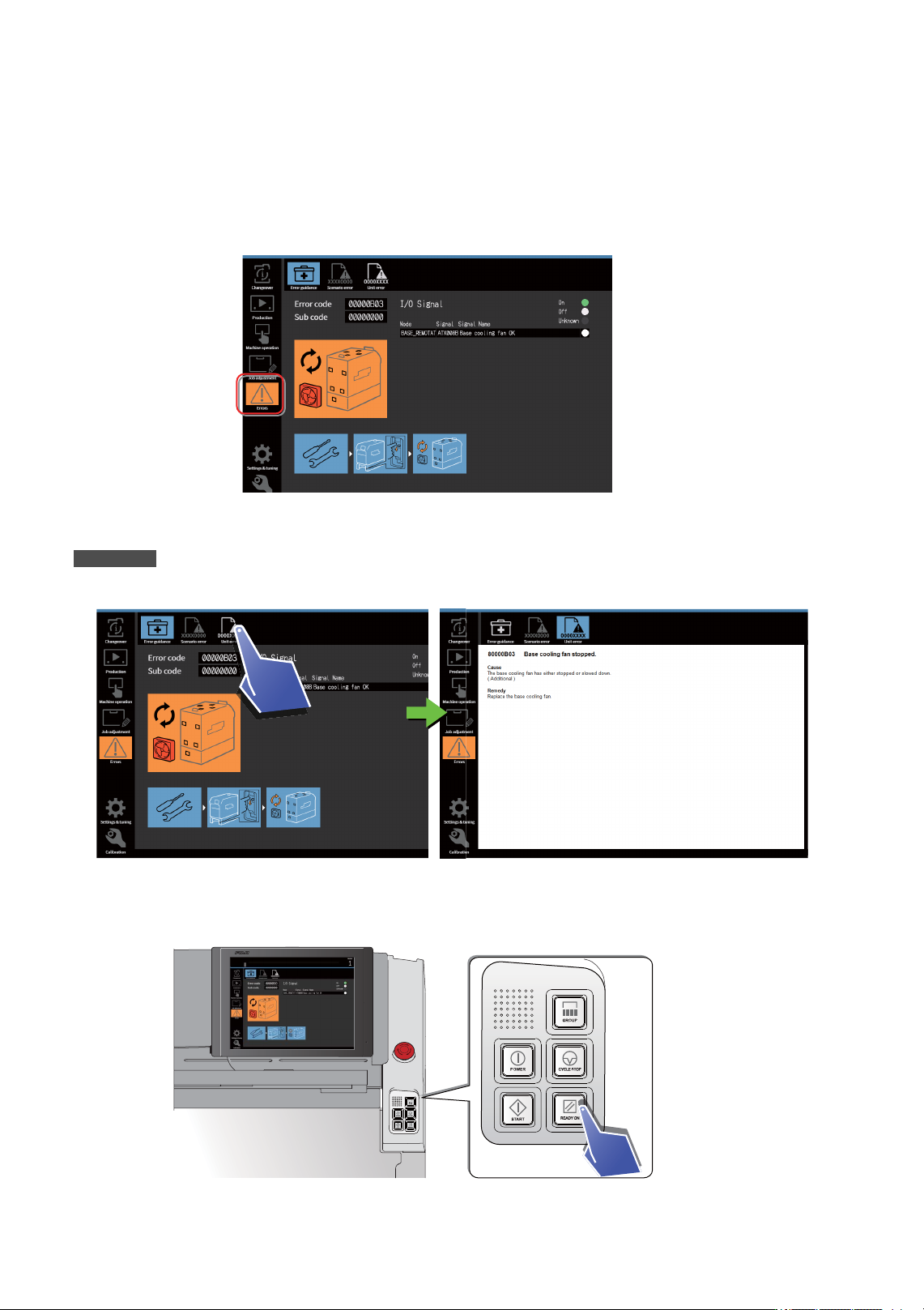

4.10 进行错误发生的处理
4.10.1 显示错误应对向导时的处理方法
发生异常时，操作界面上将显示错误处理向导。
1. 参考 Seek Number 进行处理。请求维修保养的负责人排除错误原因。
备注
如果选择脚本错误或单元错误其中之一，则显示错误内容以及应对措施。
2. 必要时通过 [READY ON] 按钮回复正常生产。
48SYS-0055b
48SYS-0308a
48SYS-0056a
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
289

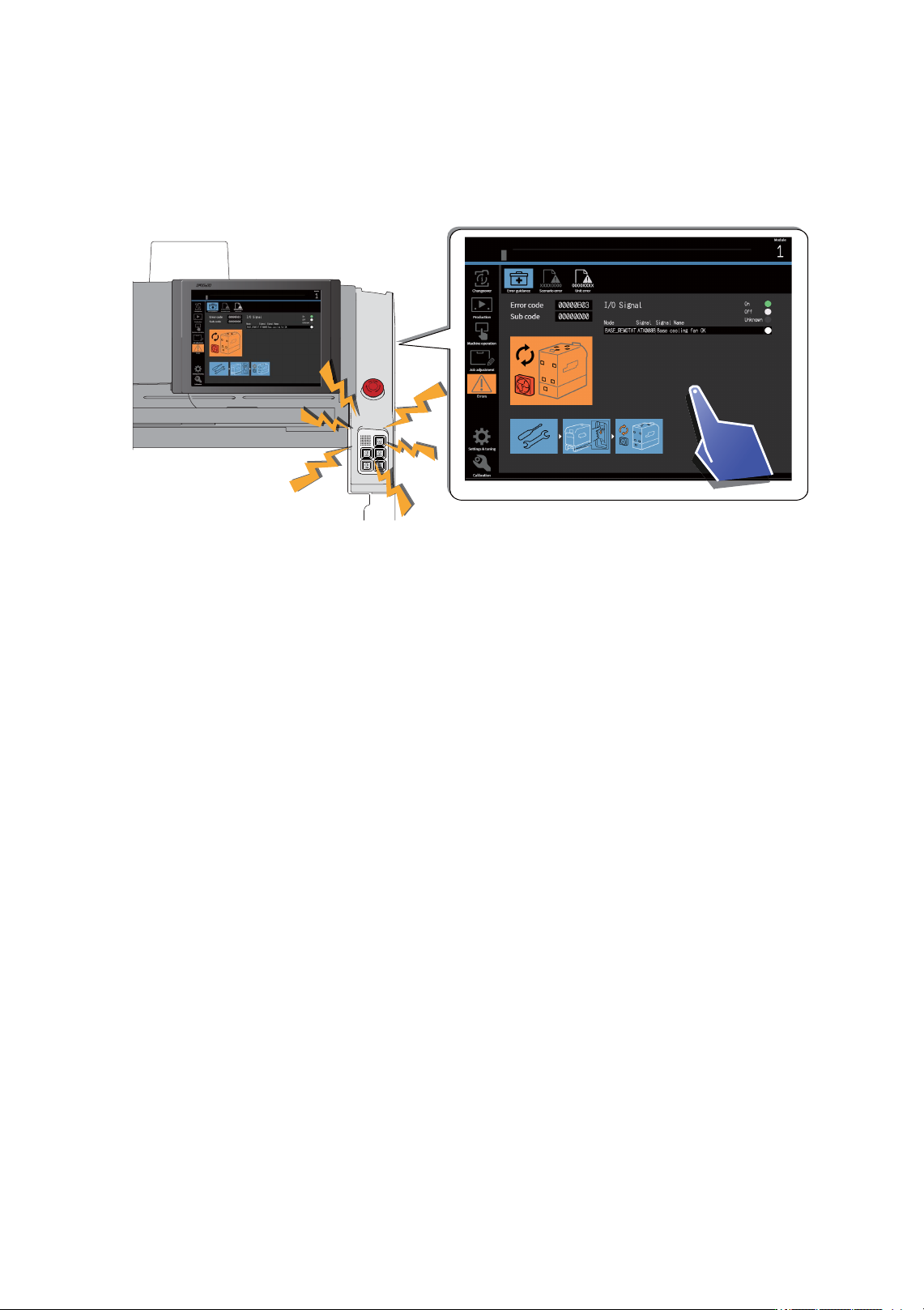

4.10.2 如何关闭报警
通过报警，操作员可掌握运转时发生得异常状况。
点击界面关闭报警音。除有效按键外，任何位置均可点击。
48SYS-0016b
