系统手册-NXTR-S.pdf - 第560页
13. 问题解答 SYS-NXTR-015S0 536 NXTR 系统手册 3. 请拆除智能加载车的侧盖。 4. 请先将防静电腕带的连接端子接入缓存站正面的地线连接口 (EARTH BONDING POINT)，然后再将 腕带戴到手腕上。 5. 从控制器板上取出 CFast 卡。 a. 请拆除控制器板部 ( 需拆除 4 根螺栓 )。 b. 请拆 除锁扣 ( 需拆除 1 颗螺丝 )。 48SET -0242 48SYS-0858 48SY…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
535
13.3.8 修复智能加载车内控制器板的 CFast 卡
本章节主要说明如何修复连接控制器板的 CFast 卡。
如果要使用的存储介质是 SD 卡，请参考 “13.3.7 修复智能加载车内控制器板的 SD 卡 ”。
注意事项
• 如果计算机中安装了杀毒软件等，可能会写入失败。此时，请暂时将安全软件设置为无效后再开始
作业。
• 如果计算机上设置了 USB 设备使用限制，可能无法进行正确的修复作业。
• 执行 cfRepair.exe 文件也无法启动机器时，请更换 CFast 卡。
操作步骤
1. 请通过避让指令，让智能加载车移至缓存站前面。
2. 请将最靠近智能加载车的独立缓存站的主开关关闭。接下来的作业请在经过 10 分钟以上后再进行。
48SYS-0563
13. 问题解答 SYS-NXTR-015S0
536 NXTR 系统手册

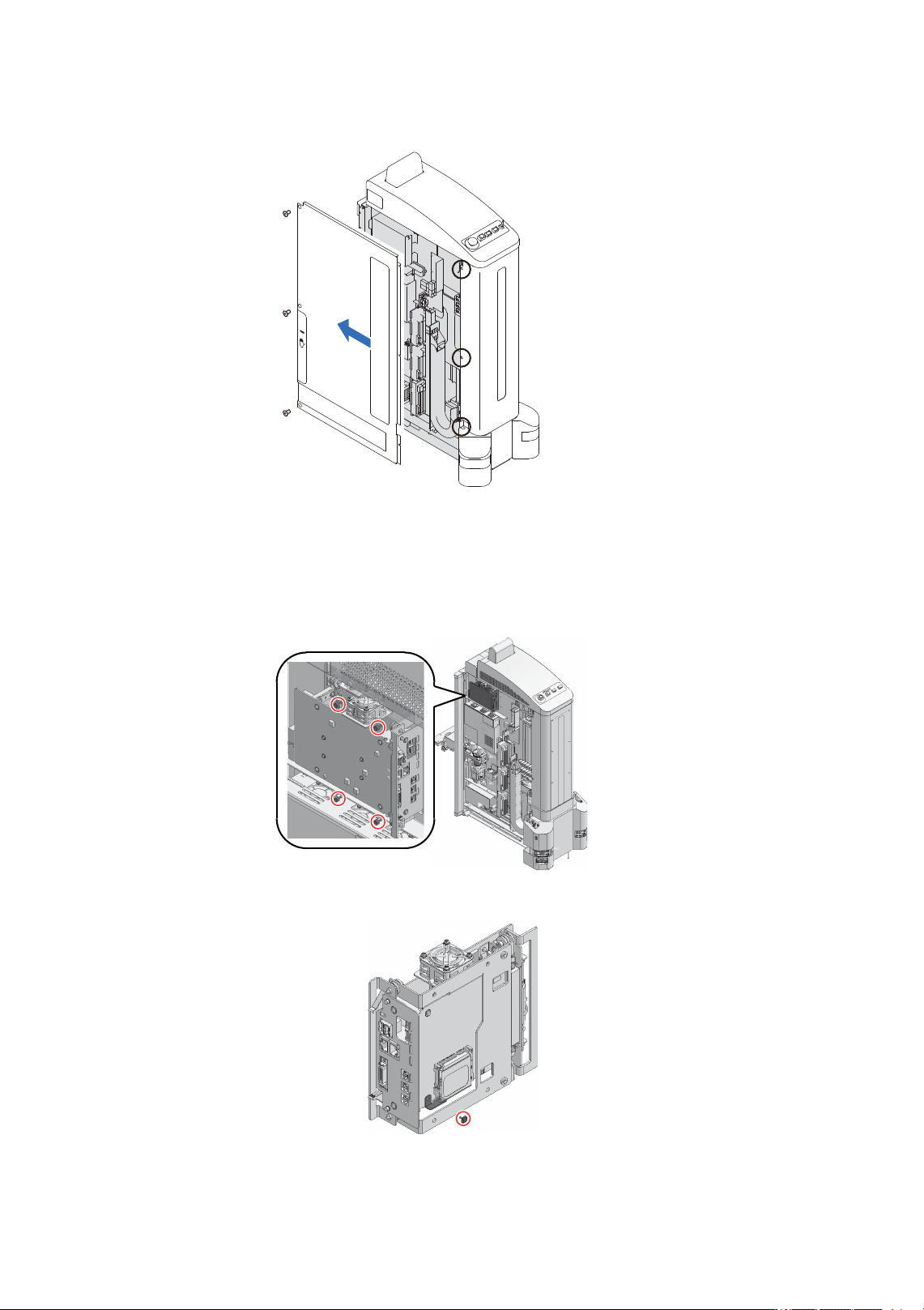

3. 请拆除智能加载车的侧盖。
4. 请先将防静电腕带的连接端子接入缓存站正面的地线连接口 (EARTH BONDING POINT)，然后再将
腕带戴到手腕上。
5. 从控制器板上取出 CFast 卡。
a. 请拆除控制器板部 ( 需拆除 4 根螺栓 )。
b. 请拆除锁扣 ( 需拆除 1 颗螺丝 )。
48SET-0242
48SYS-0858
48SYS-0865
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
537

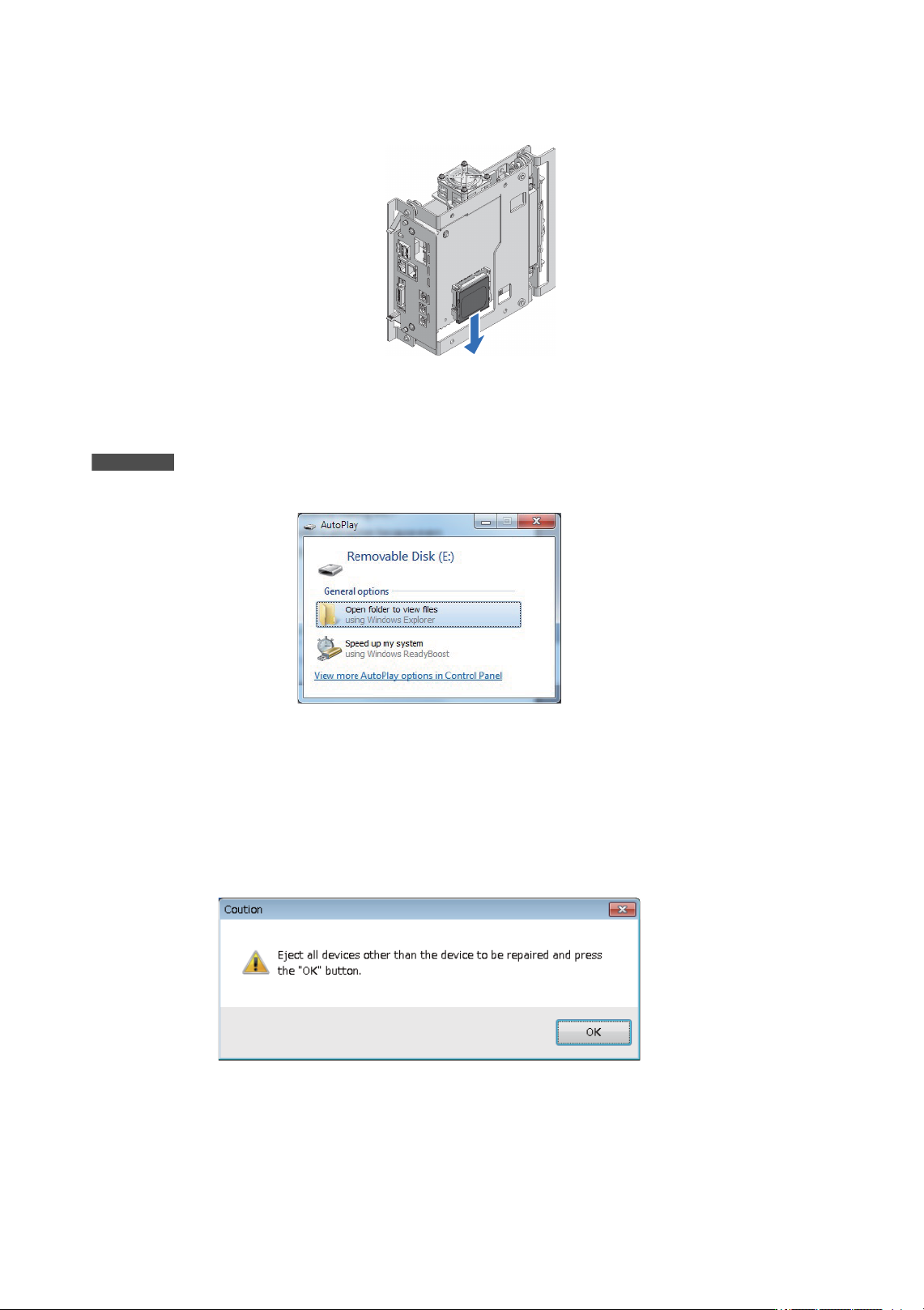

c. 请取出 CFast 卡。
6. 由于 CFast 卡要连接计算机，所以请准备 USB-CFast 读卡器。
7. 请用 USB-CFast 读卡器将 CFast 卡连接到计算机中。
备注
将 CFast 卡接入计算机时有时会显示自动播放的对话框，请关闭该对话框。
8. 请将 NXTR 的软件 DVD 插入连接了 CFast 卡的计算机的 DVD 驱动器中。
9. 请启动 cfRepair.exe。保存在下列文件夹中。
• Data\SmartLoader\TOOL\cfRepair
10. 显示以下对话框。如果计算机上连接了要修复的 CFast 卡以外的存储设备，则请将其移除，然后再点
击[OK]。
48SYS-0866
48SYS-0464-E
48SYS-0534
