SYS-NXTR-015S0 13. 问题解答 NXTR 系统手册 517 5. 从 CPU 箱取出 CFast 卡。 a. 请卸下 2 颗用于固定主 CPU 板的螺丝。 b. 请扳 开锁柄，拉出主 CPU 板。 c. 请拧松螺丝，旋转固定锁片并取出 CFast 卡。 6. 因为 CFast 卡要连接计算机上使用，所以请准备 USB-CF ast 连接器。 • USB-CFast 连接器品号：A63 579( 本公司推荐 ) 7. 请使…
13. 问题解答 SYS-NXTR-015S0
516 NXTR 系统手册
13.3.3 主 CPU 板的 CFast 卡的修复
注意事项
• 如果计算机内装有杀毒软件等安全软件，则有可能写入失败。这种情况下，先临时关闭安全软件再
开始作业。
• 计算机设置了 U 盘使用限制后，有可能无法执行正确的修复作业。
• 即使执行 cfRepair.exe 文件也无法启动机器，则请更换 CFast 卡。
作业步骤
1. 请拉出旁边的模组。如果模组上装有侧板，请先拆掉侧板。
2. 请关闭机器的主开关，然后拆掉 CPU 箱正面的保护罩。
3. 请将防静电腕带的连接端子连接到基座背面的零线端口 (EARTH BONDING POINT)，然后将腕带系
在手腕上。
4. 请拔掉连接在 CPU 箱上所有的插件。
注意
捏住插件插拔连接电缆，请勿拉扯电缆。
48SYS-0468
48SYS-0470
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
517
5. 从 CPU 箱取出 CFast 卡。
a. 请卸下 2 颗用于固定主 CPU 板的螺丝。
b. 请扳开锁柄，拉出主 CPU 板。
c. 请拧松螺丝，旋转固定锁片并取出 CFast 卡。
6. 因为 CFast 卡要连接计算机上使用，所以请准备 USB-CFast 连接器。
• USB-CFast 连接器品号：A63579( 本公司推荐 )
7. 请使用 USB-CF 适配器将 CFast 卡连接到计算机。
备注
将 CFast 卡接到计算机时，有可能显示自动播放对话框，请直接关闭对话框。
8. 请将 NXTR 的软件 DVD 插入连接 CFast 卡的计算机的 DVD 驱动盘内。
9. 请启动 cfRepair.exe。保存在以下文件夹中。
• Data\NXTR\TOOL\cfRepair
48SYS-0462b
48SYS-0463a
48SYS-0464-E
13. 问题解答 SYS-NXTR-015S0
518 NXTR 系统手册

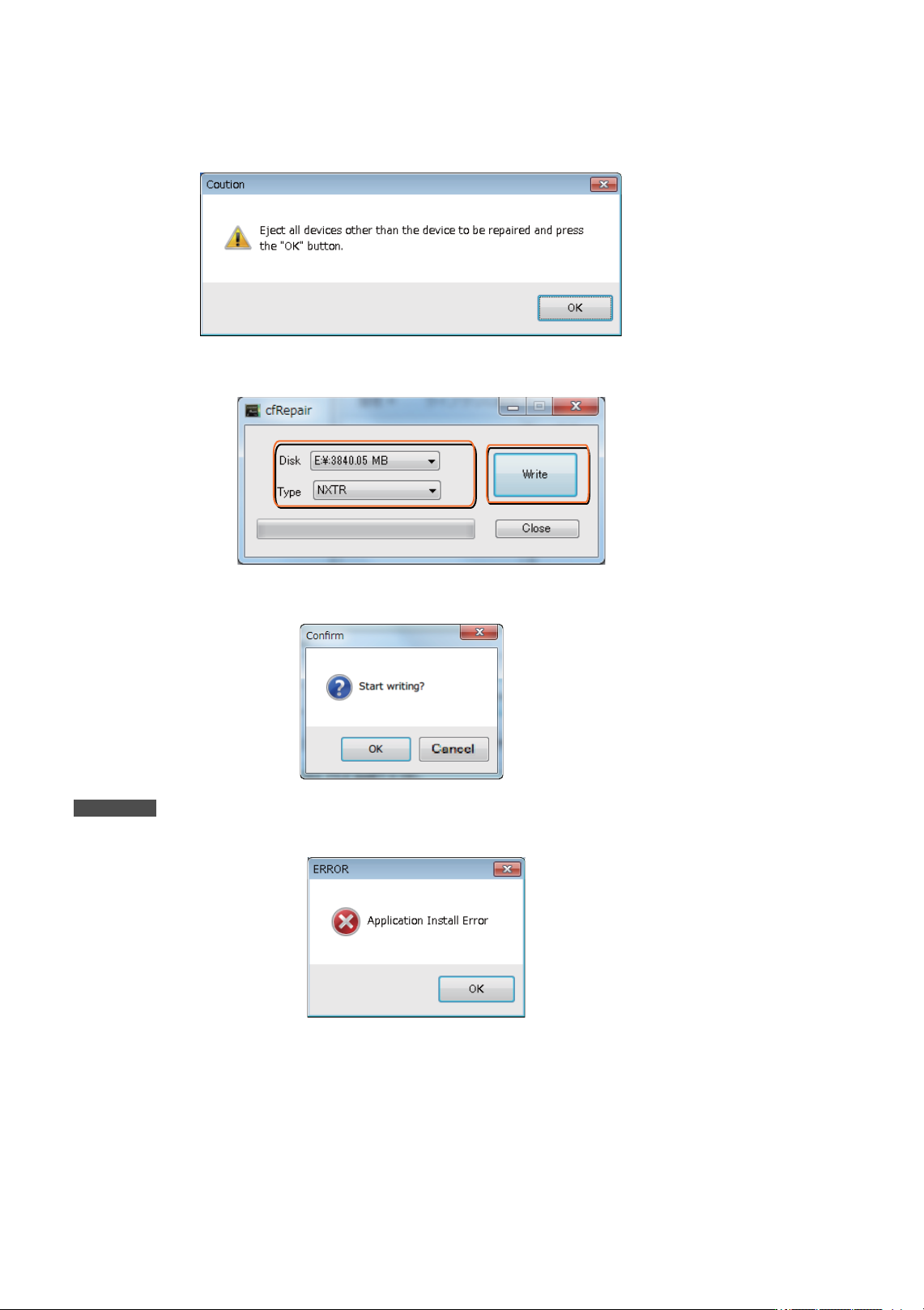

10. 显示出以下的对话框。计算机上连接除了修复的 CFast 卡以外的存储设备时，请取出该当存储设备并
点击 [OK] 。
11. 请在 [Disk] 栏内选择连接 CFast 卡的驱动盘，并将 [Type] 设为 [NXTR]。完成设置后，请点击 [Write]。
12. 显示最终确认的对话框。点击 [OK] 后，请开始写入。不写入时，请点击 [Cancel]
备注
显示出以下的对话框时，说明计算机上设置了 U 盘的使用限制。请解除限制并重新写入。
48SYS-0534
48SYS-0465
48SYS-0466
48SYS-0536
