8. 功能设置、调整的各指令 SYS-NXTR-015S0
400 NXTR 系统手册
2. 请点击 [START] 按钮。开始磨合运转。
3. 停止运转时，请按 [CYCLE STOP] 按扭。
48SYS-0311b
48SYS-0312a
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
401
8.4 [JOG] 指令
选择 XY 机械手的各轴并使其动作的指令。
8.4.1 概要
可用 JOG 指令操作的马达轴如下所示。
8.4.2 注意事项
关于作业注意事项，请参考如下。
• 由于轴的移动，工作头可能会与侧光相机等干涉。请预先确认在移动处没有干涉物后再进行微动操
作。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
48SYS-0315a
Y
X
8. 功能设置、调整的各指令 SYS-NXTR-015S0
402 NXTR 系统手册

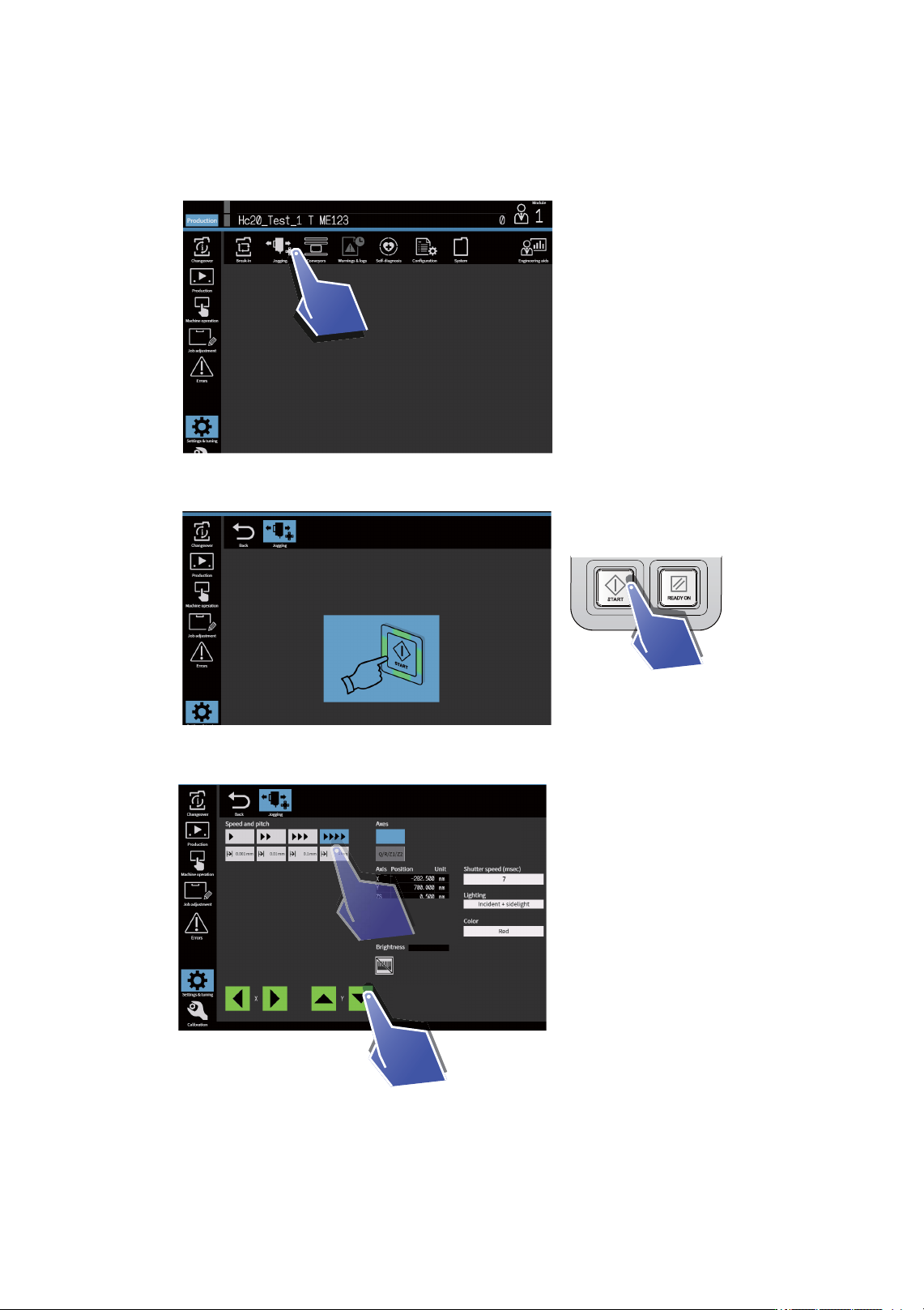

8.4.3 操作步骤
1. 请点击 [JOG]。
2. 请点击 [START] 按钮。
3. 请进行点动操作。
a. 请选择操作轴。
b. 请选择点动速度。
c. 请点击绿色的执行按键移动轴。
48SYS-0313b
48SYS-0314b
48SYS-0316b
