13. 问题解答 SYS-NXTR-015S0
540 NXTR 系统手册
13.4 LCU 不启动
按照正确步骤操作却无法启动 LCU 时，有可能是以下原因。
• LCU 的电源线连接不正确
• LCU 发生故障
请先确认 LCU 的电源线正常，并且连接正确。
电源线连接无误却无法启动 LCU 时，可能是 LCU 发生故障。这种情况下，请联系本公司的售后服务或代
理商。
13.5 无法访问 Fuji Line Console( 生产线控制台 )
通过浏览器访问 Fuji Line Console，屏幕上却不显示 Line Console 的界面时，有可能是以下原因。
• LCU 的电源线、网线连接不正确
• LCU 发生故障
请先确认 LCU 的电源线以及网线正常，并且连接正确。
如果电缆连接无误却不显示 Fuji Line Console 的界面，则有可能是 LCU 发生故障。这种情况下，请联系
本公司的售后服务或代理商。
另外，能访问 Fuji Line Console，却不能通过 [ 跟踪数据 ] 获取可追溯数据或通过 [Image explorer] 调出
影像失败时，是 LCU 的 D 驱动器发生故障。这种情况下需要更换 D 驱动器，更换时请联系本公司的售后
服务或代理商。
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
541
13.6 操作界面反映内容出错
操作屏幕采用触摸屏模式。如果操作期间发现如下异常，请进行触摸屏的校正。
• 触摸位置与反映位置不一致
• 触摸屏内存在无反映的区域
13.6.1 注意事项
以下是界面操作时的注意事项。
• 请勿用湿手直接去接触触摸屏。以免引发故障。
• 请勿用锋利的刀具或带尖的物体划伤或按压触摸屏。
• 请勿拆分或改造触摸屏。以免引发故障。
• 请用干布擦拭触摸屏上粘附的脏污等。请勿使用酒精、挥发油。
• 如果用干布无法擦净脏污，则请先沾取适量的中性清洗剂再轻轻拂拭。此时，请确保中性清洗剂不
会接触到触摸屏以外的地方。

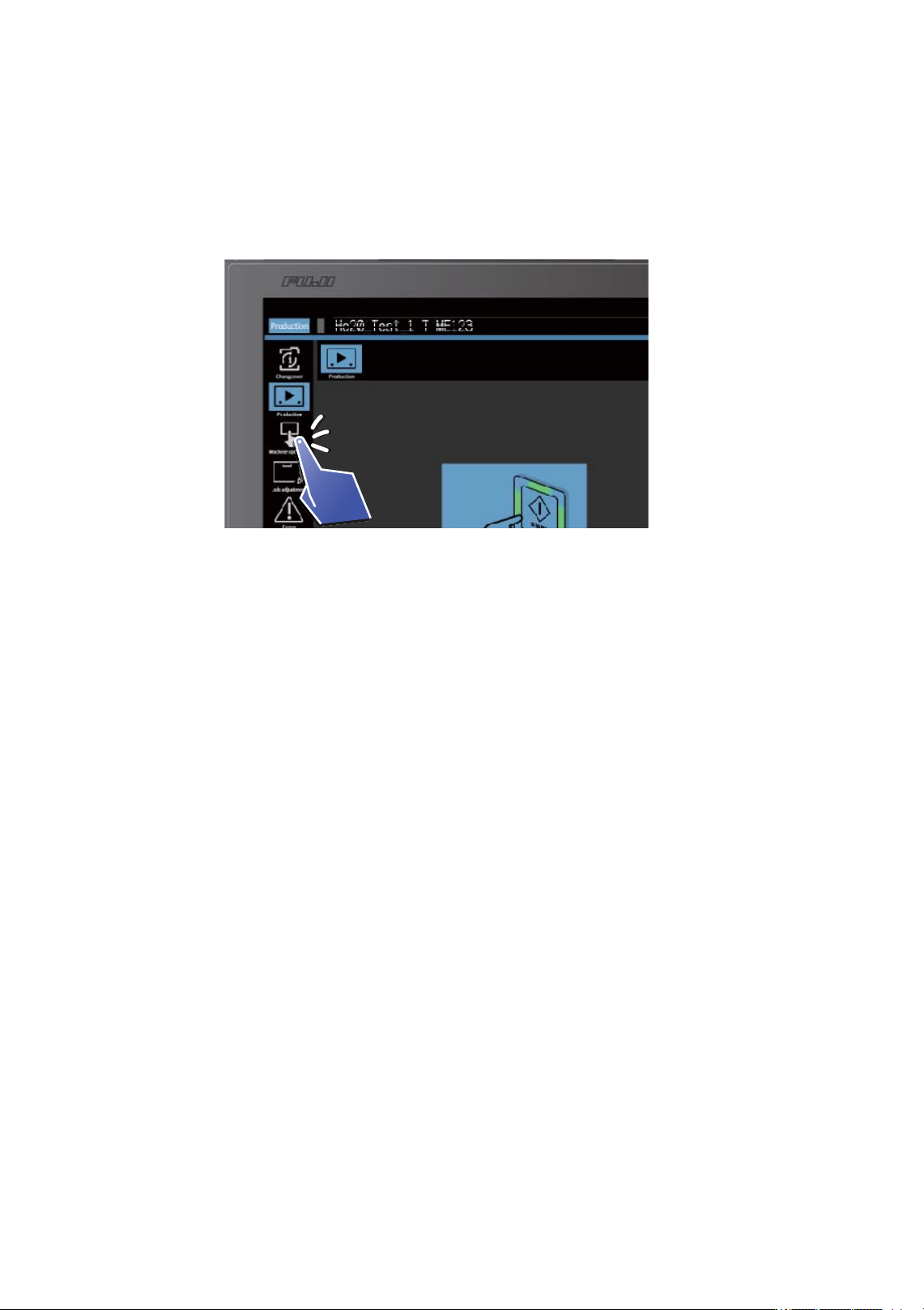

13.6.2 操作步骤
请准备触摸笔进行以下的作业。
1. 请关闭主开关。等待 10 秒后在进行下一个操作。
2. 请打开总电源开关。
48SYS-0574
13. 问题解答 SYS-NXTR-015S0
542 NXTR 系统手册
3. 前项操作经过 10 秒后，按照 1, 2, 3, 4 的顺序点击界面的四个角。
备注
操作后，屏幕切换成校正操作的界面。此时，不能进行一般的触摸处理。
4. 请使用触摸笔进行 4 点式校正。
a. 请用触摸笔点击界面左上角显示的十字符号。
b. 之后，十字符号将按照右上、右下、左下的顺序依次在界面上显示。
5. 完成校正操作后，返回到一般的启动界面。
48SYS-0575
20 mm
15 mm
1
2
34
20 mm
15 mm
MANUAL CALIBRATION REQUEST
Please touch center of the cross continuously
48SYS-0576
M
Pl
48SYS-0577
MANUAL CALIBRATION REQUEST
Please touch center of the cross continuously
