SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
483

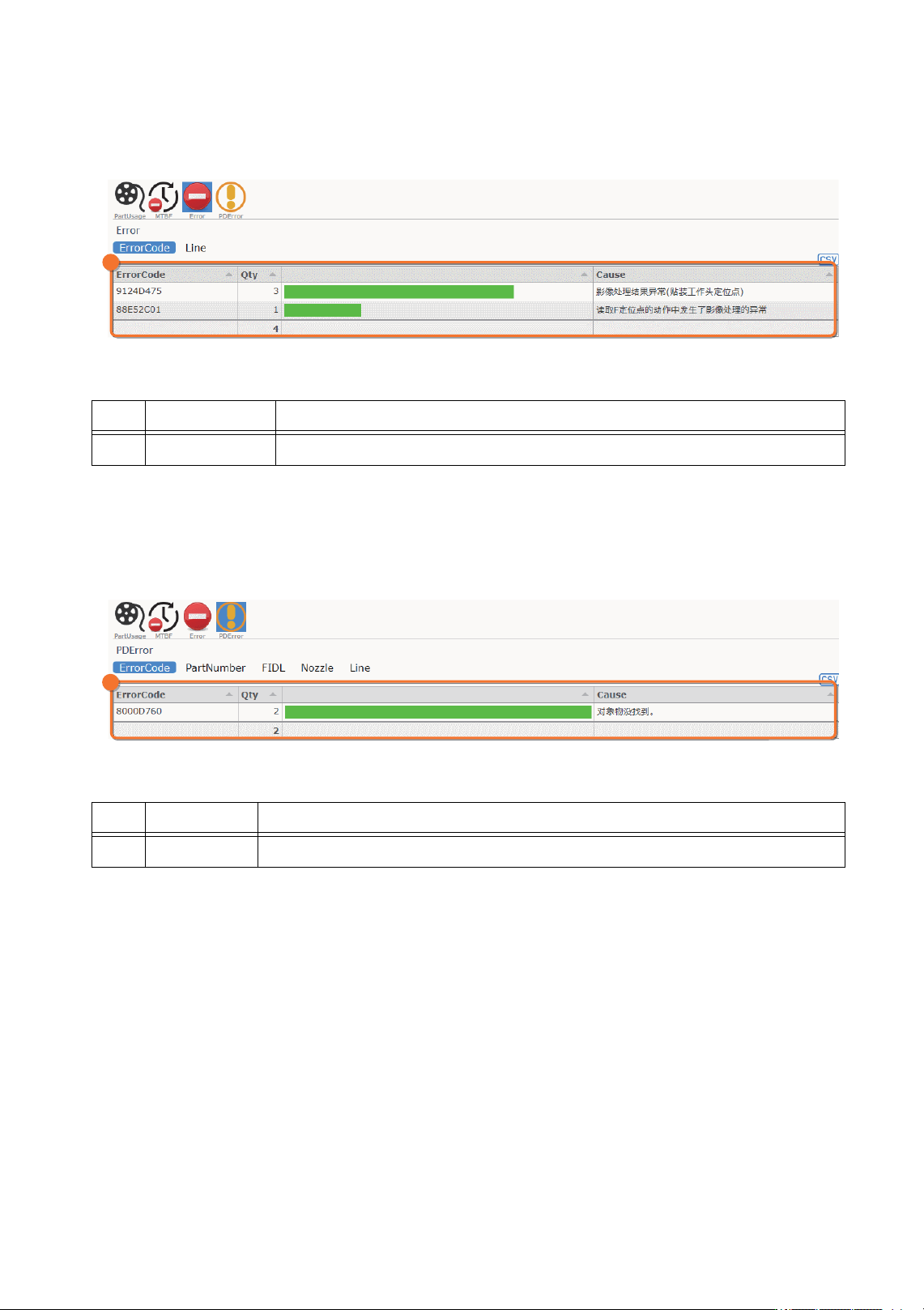

Error
请点击 [Error]，查看所有生产线上发生的错误。
界面上显示的项目如下所示。
PD Error
请点击 [PD Error]，查看所有生产线上发生的影像处理错误。
界面上显示的项目如下所示。
No. 项目名 说明
1 错误一览 显示所有生产线上发生的错误一览。
No. 项目名 说明
1 错误一览 可以确认所有生产线的影像处理错误。显示各项的影像处理错误的发生状况。
48SYS-0639-Sa
1
48SYS-0640-Sa
48SYS 0640 S
1
12. 辅助软件 SYS-NXTR-015S0
484 NXTR 系统手册

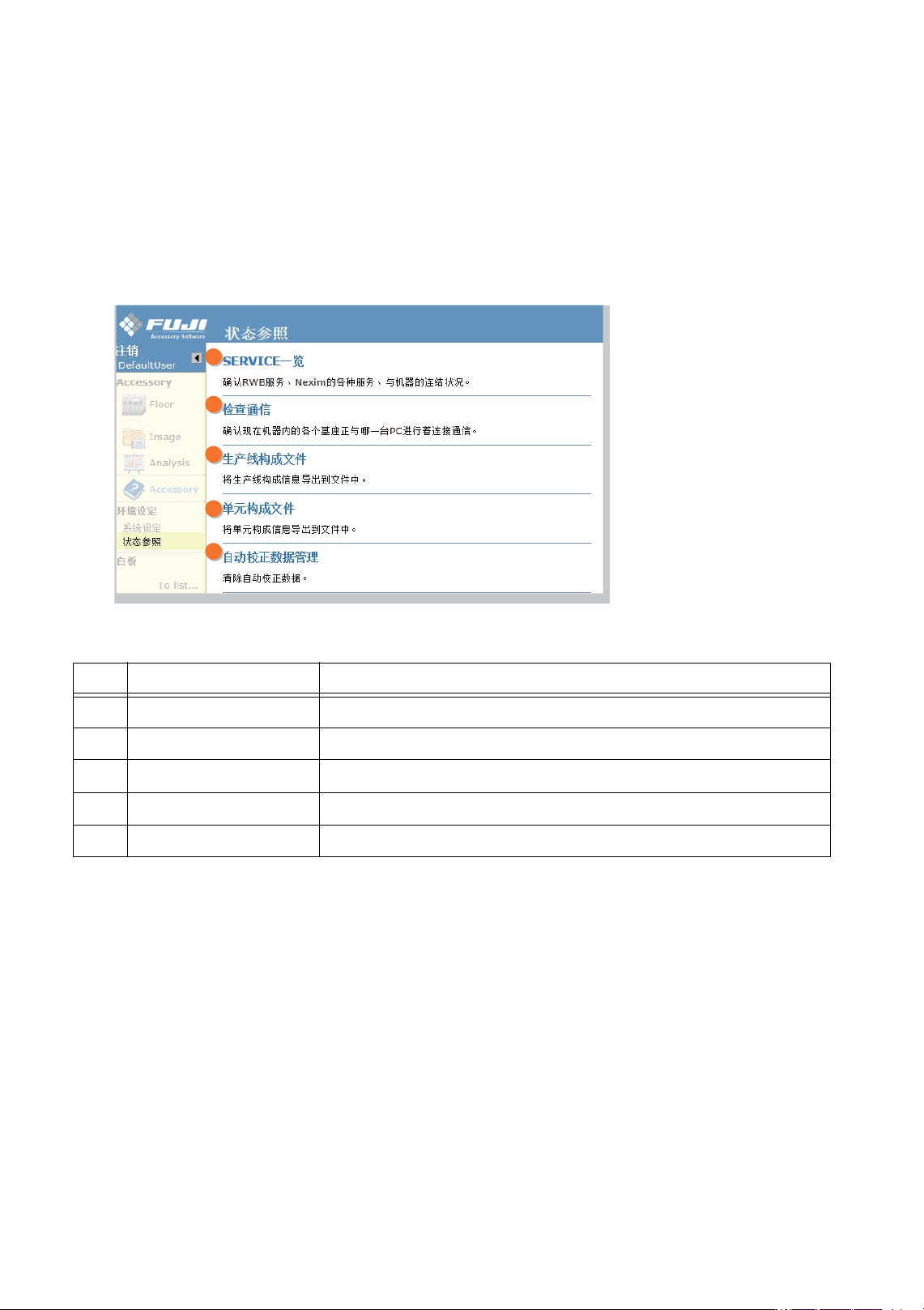

12.6 状态参照
可确认 Nexim 的各种服务以及机器的状态。
12.6.1 Status Reference 界面内显示的项目
点击菜单的 [Status Reference] 后，跳转到 Status Reference 界面。
界面显示出菜单。请选择菜单切换界面。
No. 项目名 说明
1 SERVICE 一览 显示网络连接状况。NXTR 时，不显示机器跟网络的连接状况。
2 检查通信 用于显示通信检查界面。
3 生产线构成文件 导出生产线构成信息文件。
4 单元构成文件 导出单元构成信息文件。
5 自动校正数据管理 转移到自动校正管理画面。
1
2
3
4
5
48SYS-0642-S
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
485

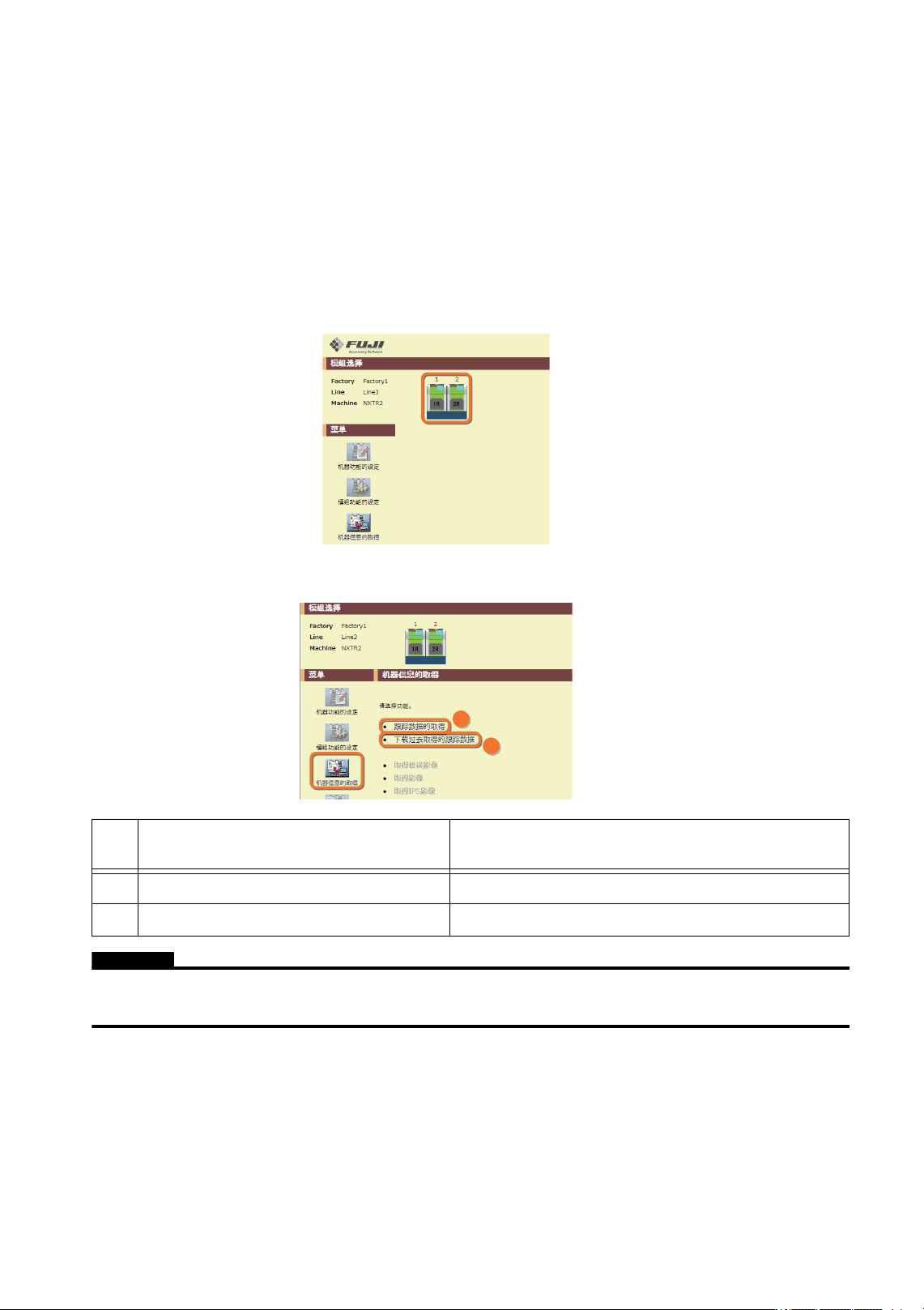

12.7 通过在线监视器收取跟踪数据
可以通过在线监视器内的 [ 机器设定 ] 或 [ 跟踪数据 ] 来收取跟踪数据。
12.7.1 通过 [ 机器设定 ] 来收取
1. 请点击在线监视器界面上的 [ 机器设置 ] 链接图标。显示机器设置界面。
2. 在机器设置界面上，点击要收取机器跟踪数据的模组。
3. 请点击 [ 获取机器信息 ]。显示机器信息取得界面。
注意
• 通过 [ 获取跟踪数据 ] 收取的跟踪数据不会显示在 [ 在线监视器 ]-[ 跟踪数据 ] 的 [ 过去收取的跟踪数据一览 ] 中。
• 通过 [ 在线监视器 ]-[ 跟踪数据 ] 的 [ 生产线的跟踪数据 ] 收取的跟踪数据不会显示获取跟踪数据 < 下载 > 界面上。
No
.
项目名 功能概要
1 获取跟踪数据 显示跟踪数据收取界面。
2 下载过去取得的跟踪数据 显示获取跟踪数据 < 下载 > 界面。
48SYS-0816-S
48SYS-0817-S
1
2
