2. 基本操作 SYS-NXTR-015S0 128 NXTR 系统手册 2.12 料盘单元 -RM/RMT 的装卸 料盘单元 -RM/RMT 是一款向机器供 应料盘元件的供料单元。本章节主 要说明如何从机器上拆除料盘单元 -RM/RMT 并将其安装到机器上。 2.12.1 如何拆除料盘单元 -RM/RMT 请停止机器运转并执行以下操 作。 注意事项 操作时的注意事项如下所示。 • 请勿移动搭载着料盘元件的料 盘单元 -RM/RMT。否…
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
127

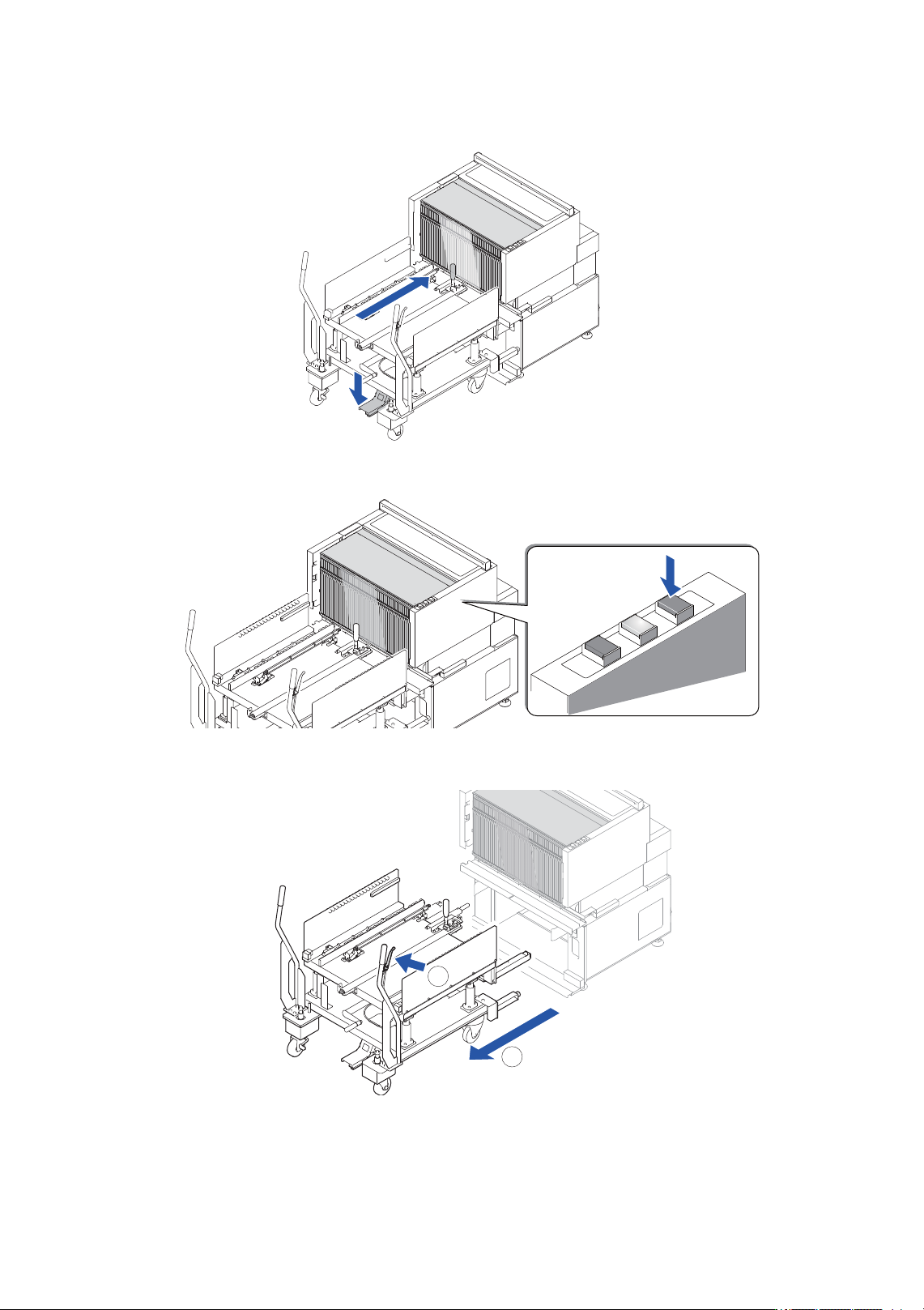

4. 请踩住脚踏板将供料器箱搭载到缓存站上。
5. 请按 [MAGAZINE CLAMP] 按钮。
6. 请握住两侧手柄向外拉出 FMC。
7. 请长按 [Exchange] 按钮，解除智能加载车的运行限制。
48SYS-0121a
48SYS-0122a
48SYS-0087a
1
2
2. 基本操作 SYS-NXTR-015S0
128 NXTR 系统手册
2.12 料盘单元 -RM/RMT 的装卸
料盘单元 -RM/RMT 是一款向机器供应料盘元件的供料单元。本章节主要说明如何从机器上拆除料盘单元
-RM/RMT 并将其安装到机器上。
2.12.1 如何拆除料盘单元 -RM/RMT
请停止机器运转并执行以下操作。
注意事项
操作时的注意事项如下所示。
• 请勿移动搭载着料盘元件的料盘单元 -RM/RMT。否则，可能会导致料盘元件偏移或元件脱盘的状
况。
• 在机器上装卸料盘单元 -RM/RMT 时，请避免对机器造成冲击。有损伤机器的可能性。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
警告
• 从机器上拆除料盘单元 -RM/RMT 后，请锁上脚轮。如果地面不平整，则与机器分离的料盘单元 -
RM/RMT 有可能突然移动并撞到人。
48SYS-0143
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
129
操作步骤
1. 机器正在运转时，请先停止机器运转。
2. 搭载盘装元件时，请打开安全门并取出盘装元件。
3. 请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
4. 请按下 [START] 按钮。料盘单元 -RM/RMT 将被松开。
5. 请让料盘单元 -RM/RMT 后退，将其从机器上拆除。
6. 为了防止料盘单元 -RM/RMT 随意滑动，请锁住脚轮。
48SYS-0279b
48SYS-0287b
48SYS-0145
