SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 181 3.5.6 如何拆除 MFU-52/MFU-63 请根据操作界面的提示拆卸 MFU。 注意事项 操作时的注意事项如下所示。 • 在启用运转准备确认功能的机 器上，当显示 [START] 按钮按下提 示时，[READY ON] 按钮会闪烁。 请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于 运转…
3. 生产的准备 SYS-NXTR-015S0
180 NXTR 系统手册
2. 请平缓向前推 FMC，将导轨插入基座的开口位置。FMC 与基座连接后，导轨被夹紧。
3. 请踩住脚踏板将供料器箱搭载到机器上。
备注
请插牢供料器箱并确认左右的落座传感器已感应。
4. 请握住两侧手柄向外拉出 FMC。
48SYS-0104
48SYS-0105
48SYS-0106
2
1
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
181
3.5.6 如何拆除 MFU-52/MFU-63
请根据操作界面的提示拆卸 MFU。
注意事项
操作时的注意事项如下所示。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤
1. 显示供料单元的更换向导时，请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
2. 请点击 [START] 按键。MFU 被解锁。
注意
• 请勿爬到 MFU 上。有可能摔伤。
• 移动或更换 MFU 时，请注意不要被脚轮夹到脚。脚有可能受伤。
48SYS-0168c
48SYS-0170c
3. 生产的准备 SYS-NXTR-015S0
182 NXTR 系统手册

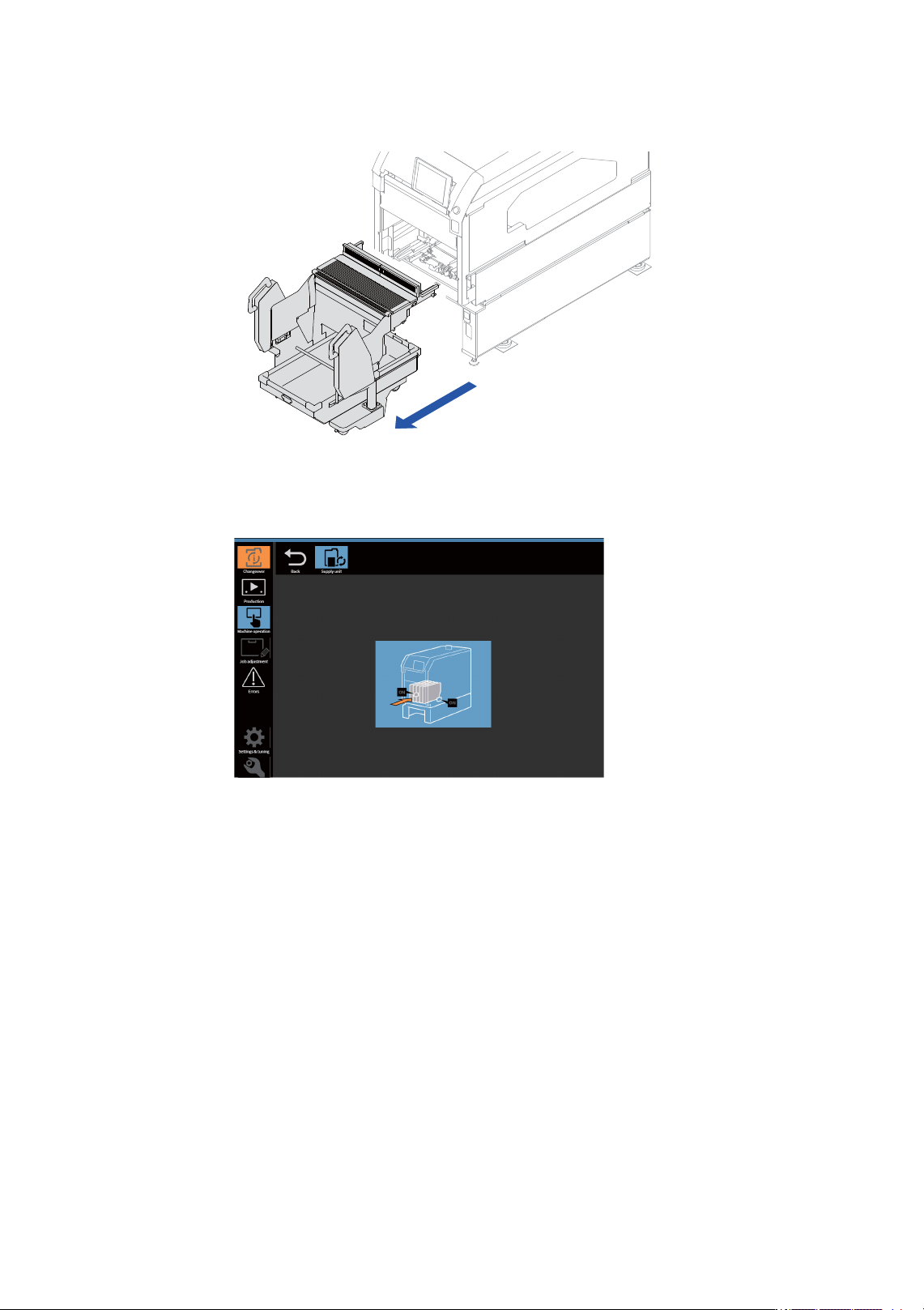

3. 请撤回 MFU，并从机器上卸载下来。
4. 为了防止 MFU 不小心移动，请锁住脚轮。
5. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。
48SYS-0107a
48SYS-0291b
