SYS-NXTR-015S0 2. 基本操作 NXTR 系统手册 81 2.3.4 智能加载车的操作按钮 各按钮的名称 紧急停止按钮 • 运转过程中发生异常时请按此 按钮。智能加载车的动作停止。 [READY O N] 按钮 • 处于异常向导或运转准备等待 状态时，此按钮闪烁。 • 请按下此按钮解除异常。异常未解除 时，此按钮亮灯。 [START] 按 钮 • 完成运转的准备时此按键闪烁。 • 开始运转时请按此按钮。开始运转时 按钮亮灯…
2. 基本操作 SYS-NXTR-015S0
80 NXTR 系统手册
2.3.3 缓存站的操作按钮
各按钮的名称
[MAGAZINE CLAMP] 按钮
• 搭载的供料器箱被夹住时，按键亮灯。
• 按下 [EXCHANGE] 按钮后，[MAGAZINE CLAMP] 按钮才生效。请在搭载供料器箱后，按此按钮。
[MAGAZINE UNCLAMP] 按钮
• 按下 [EXCHANGE] 按钮后，、[MAGAZINE UNCLAMP] 才生效。取出供料器箱时请按此按钮。
• 供料器箱未夹紧时，此键亮灯。
[EXCHANGE] 按钮
• 执行缓存站上的作业时，请按此按钮。智能加载车位于缓存站附近时，智能加载车向模组移动。
• 更换供料器箱时请长按此按钮。智能加载车将无法靠近缓存站。在此期间按钮呈亮灯状态。
• 重按此按钮，智能加载车将靠近缓存站。
操作方法
显示为亮灯或闪烁的按键为有效按键。请手动按键。
1 [MAGAZINE CLAMP] 按钮 2 [MAGAZINE UNCLAMP] 按钮
3[EXCHANGE]按钮
48SYS-0088
1
2
3
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
81

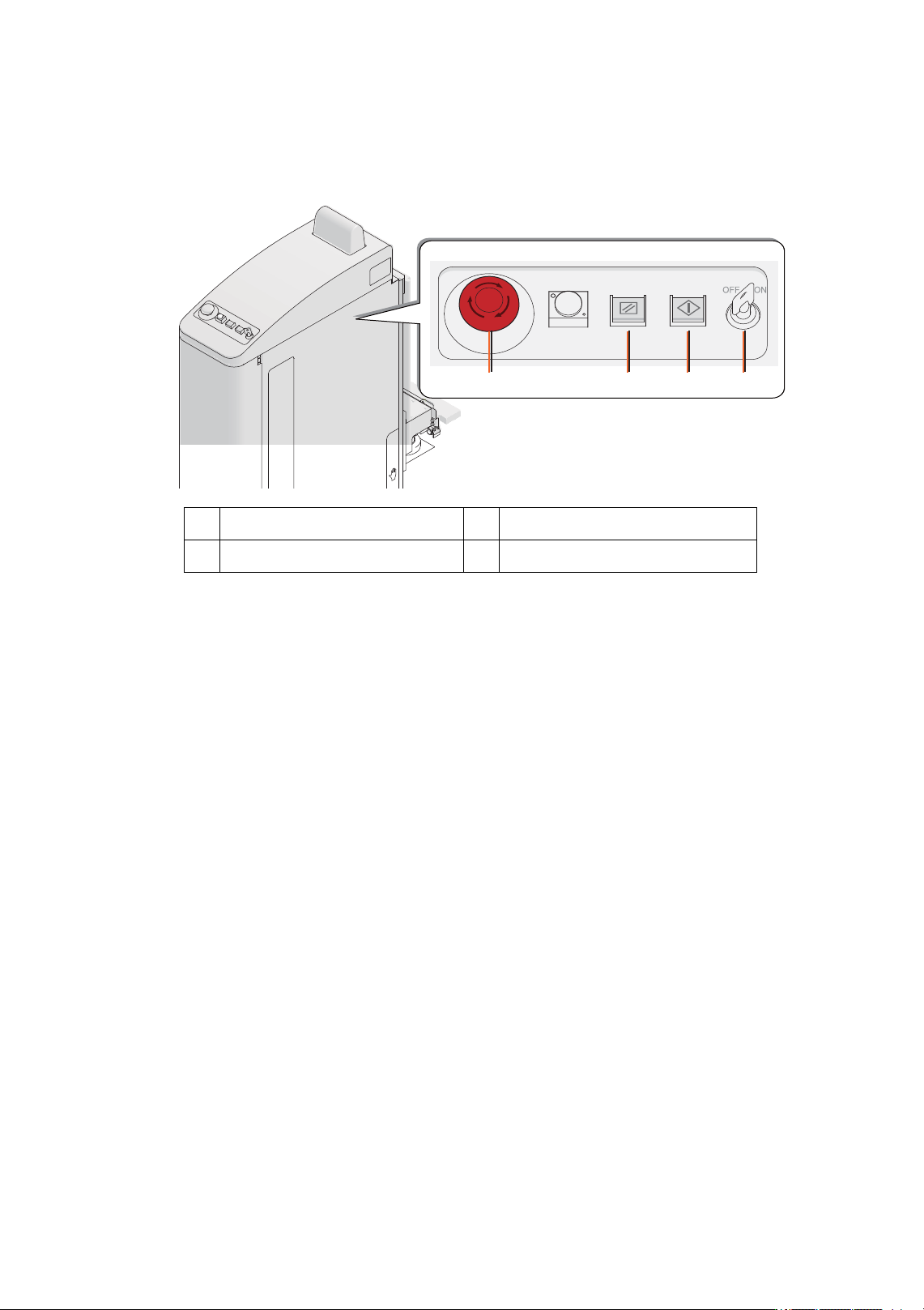

2.3.4 智能加载车的操作按钮
各按钮的名称
紧急停止按钮
• 运转过程中发生异常时请按此按钮。智能加载车的动作停止。
[READY ON] 按钮
• 处于异常向导或运转准备等待状态时，此按钮闪烁。
• 请按下此按钮解除异常。异常未解除时，此按钮亮灯。
[START] 按钮
• 完成运转的准备时此按键闪烁。
• 开始运转时请按此按钮。开始运转时按钮亮灯。
[MAINTENANCE MODE] 开关
• 请在开始生产前关闭开关并拔掉钥匙。
• 维修保养时，请插入钥匙，然后打开开关。
操作方法
显示为亮灯或闪烁的按键为有效按键。请手动按键。
1 紧急停止按钮 2 [READY ON] 按钮
3 [START] 按钮 4 [MAINTENANCE MODE] 开关
48SYS-0089
1 2 3 4
2. 基本操作 SYS-NXTR-015S0
82 NXTR 系统手册

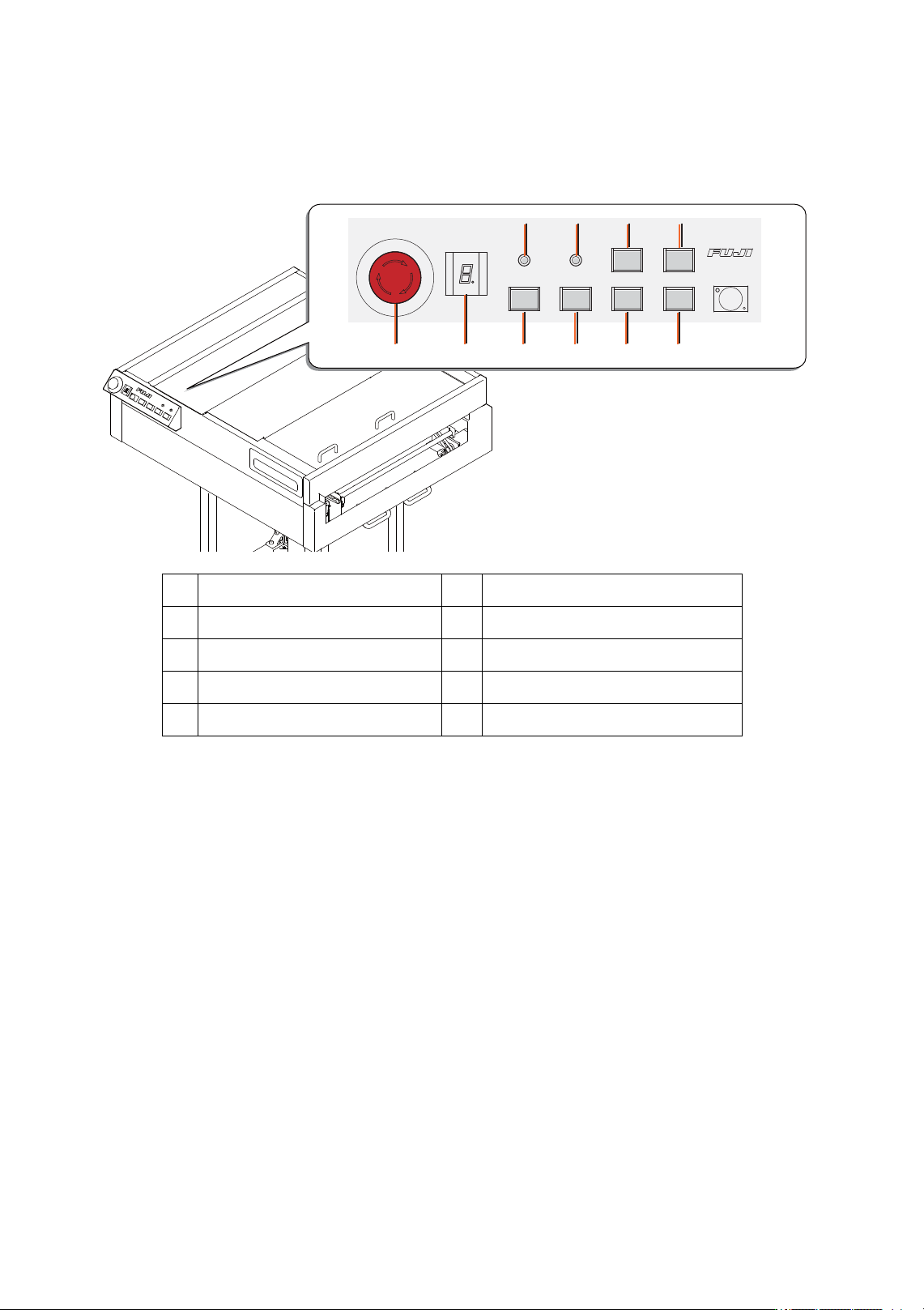

2.3.5 接驳机的操作按钮
各按钮的名称
紧急停止按钮
• 运转过程中发生异常时请按此按钮。接驳机停止运转。
[ALARM] 显示器
• 显示异常时的错误编码。有关错误编码的详细内容，请参考后文。
• 无异常时显示为 「0」。
[CYCLE STOP] 按钮
• 如果在运转的过程中操作此按钮，将会在结束当前的运转后停止。
• 此按钮始终处于灭灯状态。
[START] 按钮
• 完成运转的准备后，此按钮闪烁。
• 开始运转时请按此按钮。按钮亮灯。
[READY ON] 按钮
• 处于异常向导或运转准备等待状态时，此按钮闪烁。
• 请按下此按钮解除异常。按钮亮灯。
1 紧急停止按钮 2 [ALARM] 显示器
3 [CYCLE STOP] 按钮 4 [START] 按钮
5 [READY ON] 按钮 6 [ACTIVE] 按钮
7 [LANE1] LED 8 [LANE2] LED
9[STOP] LED 10[RUN] LED
48SYS-0443a
1 32 5
74
810
9 6
