13. 问题解答 SYS-NXTR-015S0 500 NXTR 系统手册 13.2.3 CPU 箱的更换与机器应用软件的安装 本章节主要说明 CPU 箱的更换步骤。 CFast 卡使用从旧 CPU 箱中取出的 CFast 卡。 1. 请拉出旁边的模组。如果模组上装有侧板，请先拆掉 侧板。 2. 请取出 CPU 箱的保护罩。 3. 请将防静电腕带的连接端子连接到基座背面的零线端口 (EARTH BONDING POI NT)，然后将腕带…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
499
e. 请点击 [Install]。开始安装。
f. 完成安装后，显示信息。请点击 [OK]。
9. 请关闭机器的主开关。
10. 请将机器恢复原样。
a. 将向左设置的 CPU 箱钮子开关扳向右侧。
b. 请拔下连在 CPU 箱上的交叉电缆。
c. 请安装模组下部的盖罩。( 螺丝的紧固扭矩：1.65Nm)
d. 请将模组装回基座。
11. 请将计算机的 IP 地址变回原来的地址。
48SYS-0545a
13. 问题解答 SYS-NXTR-015S0
500 NXTR 系统手册

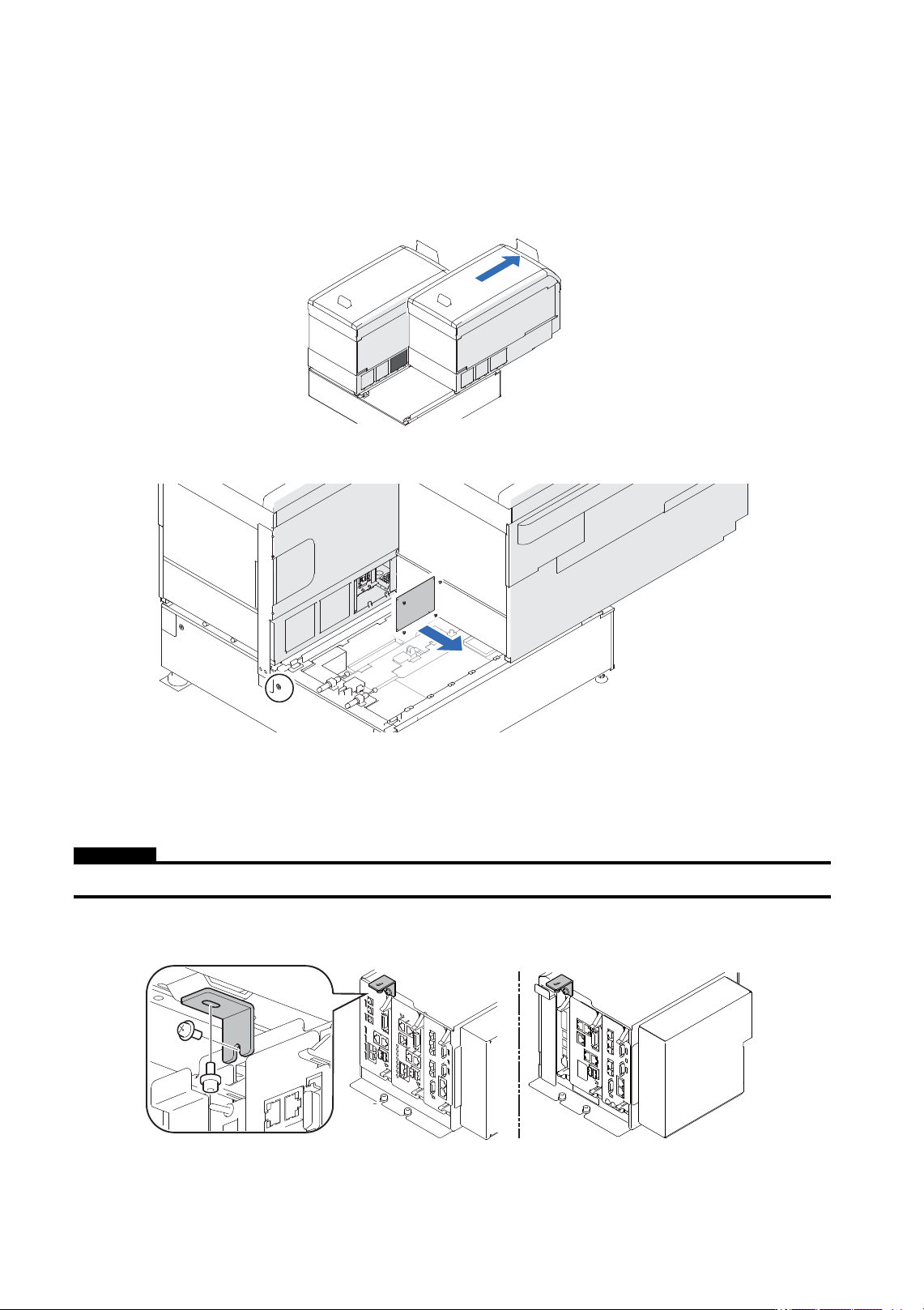

13.2.3 CPU 箱的更换与机器应用软件的安装
本章节主要说明 CPU 箱的更换步骤。CFast 卡使用从旧 CPU 箱中取出的 CFast 卡。
1. 请拉出旁边的模组。如果模组上装有侧板，请先拆掉侧板。
2. 请取出 CPU 箱的保护罩。
3. 请将防静电腕带的连接端子连接到基座背面的零线端口 (EARTH BONDING POINT)，然后将腕带系
在手腕上。
4. 请拔掉连接在 CPU 箱上所有的插件。
注意
捏住插件插拔连接电缆，请勿拉扯电缆。
5. 请卸下 CPU 箱固定架。
48SYS-0468
48SYS-0470
48SYS-0471a
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
501
6. 请卸下 2 个螺栓并取出 CPU 箱。
注意
拆卸螺栓时，注意不要遗失螺母。
7. 从 CPU 箱取出 CFast 卡。
a. 请卸下 2 颗用于固定主 CPU 板的螺丝。
b. 请扳开锁柄，拉出主 CPU 板。
c. 请拧松螺丝，旋转固定锁片并取出 CFast 卡。
48MEC-0643
48SYS-0462a
48SYS-0463
