SYS-NXTR-015S0 5. 运用 A 型生产线 生产 NXTR 系统手册 307 5.3.2 运用示意图 在本手册中，设想的 A 型生产线的运 用示意图如下。 • 本运用不使用 Nexim 排产工具功能。 • 本运用不使用高级供料器架。 • 1 个操作员负责 A 型模组的线外换线、 向缓存站供料和回收、S 型模组的线 外换线。 • 另 1 个操作员负责 S 型模组的线内换线及补 料。 5.3.3 注意事项 • 本运用不能与元件的…
5. 运用 A 型生产线生产 SYS-NXTR-015S0
306 NXTR 系统手册
5.3 关于 Lv.0 级自动化的运用
5.3.1 A 型生产线配置效果图
本章主要以下述条件的运用为例进行介绍。
备注
以下是机器构成的一个案例。1 台缓存站也可进行运用。
• 缓存站：2 台
• 2 台缓存站用供料器箱 ( 其中 1 台用于补料或下一产品的准备 )
• 通过 FMC( 供料器箱更换推车 ) 以批量供应供料器箱的方式向缓存站供料
至于如何向箱缓存站供应单个供料器的方法会另外补记。
S model modules
A model modules
Buffer stations
48FNC-0420-S
FMC
SYS-NXTR-015S0 5. 运用 A 型生产线生产
NXTR 系统手册
307
5.3.2 运用示意图
在本手册中，设想的 A 型生产线的运用示意图如下。
• 本运用不使用 Nexim 排产工具功能。
• 本运用不使用高级供料器架。
• 1 个操作员负责 A 型模组的线外换线、向缓存站供料和回收、S 型模组的线外换线。
• 另 1 个操作员负责 S 型模组的线内换线及补料。
5.3.3 注意事项
• 本运用不能与元件的预留功能同时使用。
48SYS-0824-S
މ9ߑֺ
িי݅ি
'ߑֺ澝9ߑֺ
4>:8'ߑֺࣿфি
9ߑֺࠥু
'ߑֺࠥু
িӄ݅ি9ߑֺ
ݞ֛ݶ'ߑֺ
5. 运用 A 型生产线生产 SYS-NXTR-015S0
308 NXTR 系统手册
5.4 事前准备
运用 A 型生产线进行生产时，需要在 Nexim 上进行如下设置。请事先进行如下设置。
5.4.1 DID 模式的设置

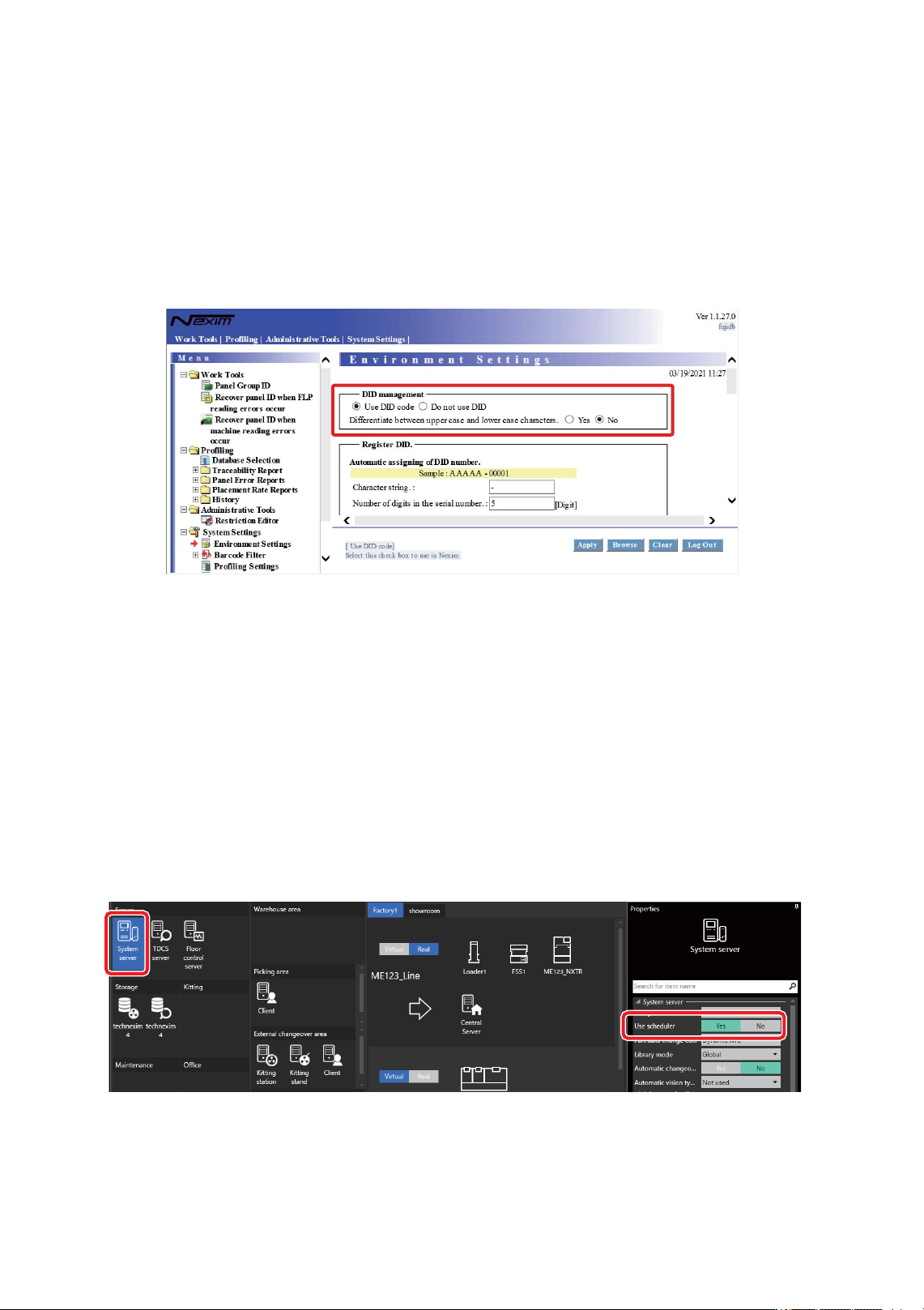

请依次点击 Nexim Web 的 [Menu] - [System settings] - [Environment settings]，将[DID管理]设成
使用 [DID]。
具体设置方法请参看《Nexim Kitting Station操作手册的“7. 通过Nexim Schedle管理物理”的“设
置 ” 的 “DID 模式的设置 ”。
5.4.2 系统布局的设置
在 Nexim 的 [ 系统布局 ] 中进行各种设置。
关于储架和线外换线用 Nexim 计算机的设置，请参考 《Nexim Kitting Station 操作手册》的 “ 通过
Nexim Schedule 管理物料 ”-“ 设置 ”-“ 系统布局的设置 ”。
Nexim 内的 [Schedule] 的设置
请点击 [System server]，然后将属性区内的 [Use scheduler] 设置为 “No”。
48FNC-0425-E
48FNC-0426-E
