4. 生产时的作业 SYS-NXTR-015S0 256 NXTR 系统手册 2. 请将托盘插入指定的料槽内。 3. 请在选定载有元件的料槽的状态下点击料盘配置按键。 备注 运用元件验证功能时，不需要该操作。 4. 如果其他料槽也发生料盘的配置指示，请从这一步开始重复 操作。 5. 完成料盘配置后，显示请按 [COMPLETE ] 按键的指示。 48SYS-0177a 48SYS-0179b 48SYS-0180b
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
255
进行元件验证
不使用元件验证功能时，不需要该操作。
元件验证的相关内容请参考 Nexim Kitting Station 操作手册的 “5. 元件验证作业 ”。
1. 请在 Nexim 或 KIT Handy 的界面上选择指定料站。
2. 请利用手持式扫描仪或 KIT Handy 进行以下的作业。
• 请读取料盘的元件条形码或 DID( 序列号 )。
• 运用带位置检查的料盘验证时，请再读取料盘托架的 RFID 标记。
3. 请指定第一个吸取的元件 （参考 “4.5.3 如何指定开始取料的元件 ”）。
插入料盘托盘

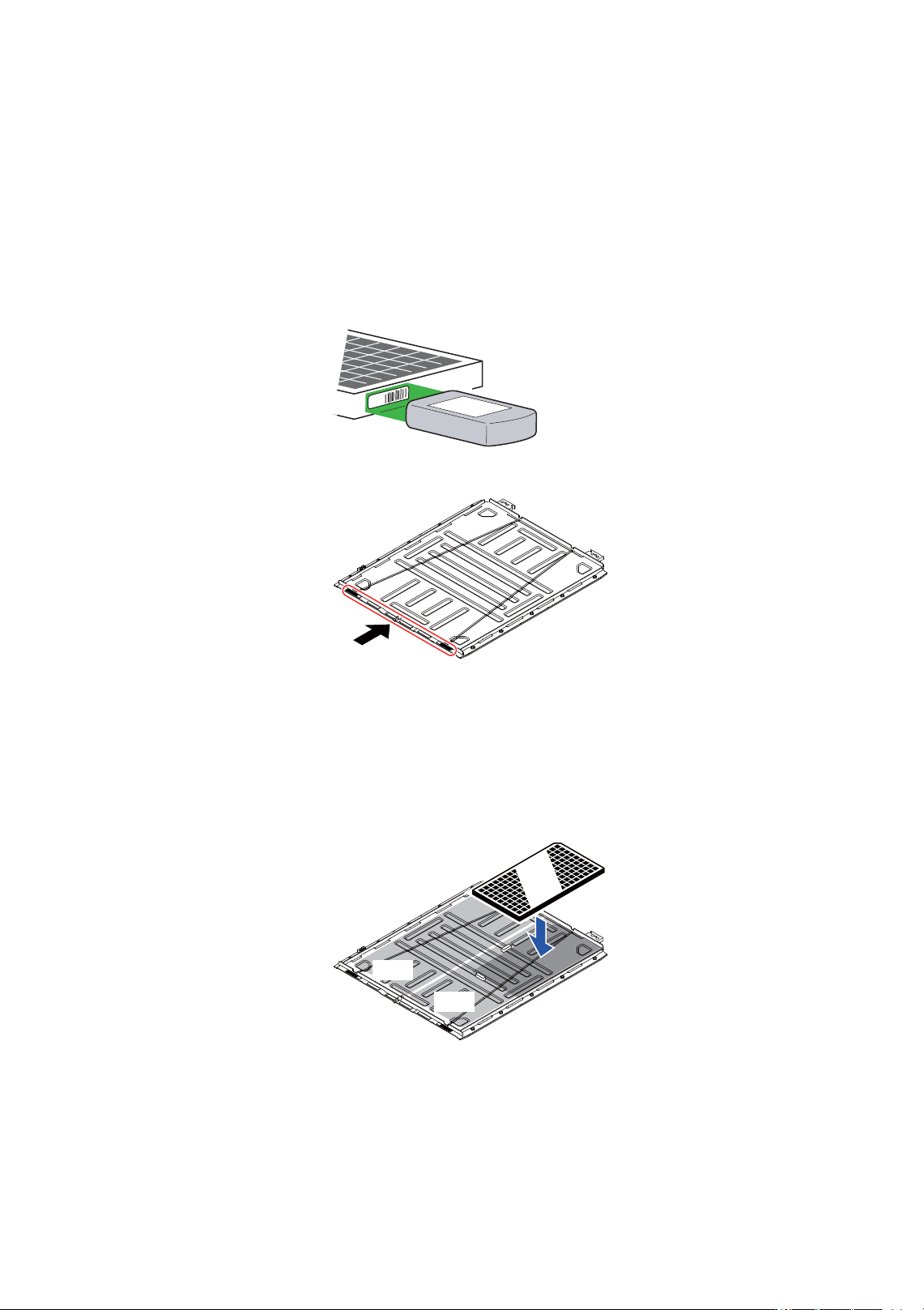

1. 请将盘装元件搭载到托盘上。
48SYS-0175
48SYS-0567a
48SYS-0176a
Sub2
Sub1
4. 生产时的作业 SYS-NXTR-015S0
256 NXTR 系统手册

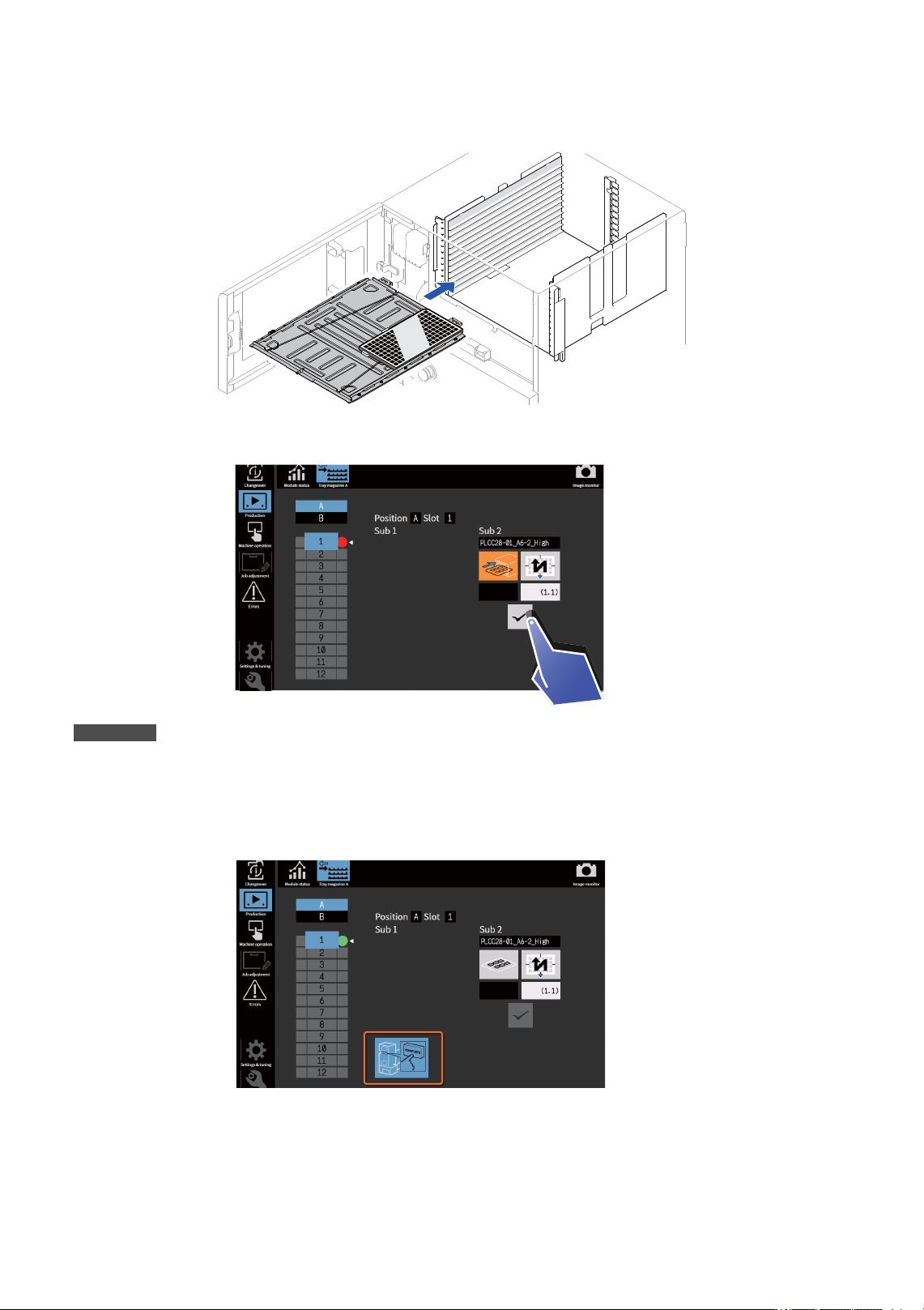

2. 请将托盘插入指定的料槽内。
3. 请在选定载有元件的料槽的状态下点击料盘配置按键。
备注
运用元件验证功能时，不需要该操作。
4. 如果其他料槽也发生料盘的配置指示，请从这一步开始重复操作。
5. 完成料盘配置后，显示请按 [COMPLETE] 按键的指示。
48SYS-0177a
48SYS-0179b
48SYS-0180b
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
257
6. 请关闭正面门并按 [COMPLETE] 按钮。
备注
请轻轻关闭正面门，以免料盘单元 -RM/RMT 受到冲击。
48SYS-0181
