系统手册-NXTR-S.pdf - 第136页
2. 基本操作 SYS-NXTR-015S0 112 NXTR 系统手册 2. 将插头连接到原来的位置。 备注 请将向外拉出的橡胶手柄恢复原状。如果在橡胶手柄拉出的状态下运转机器，则有可能造成机器内部的干扰或损坏。 3. 显示出插入模组的向导。 48SYS-0033 1 2 48SYS-0034 48SYS-0134c
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
111

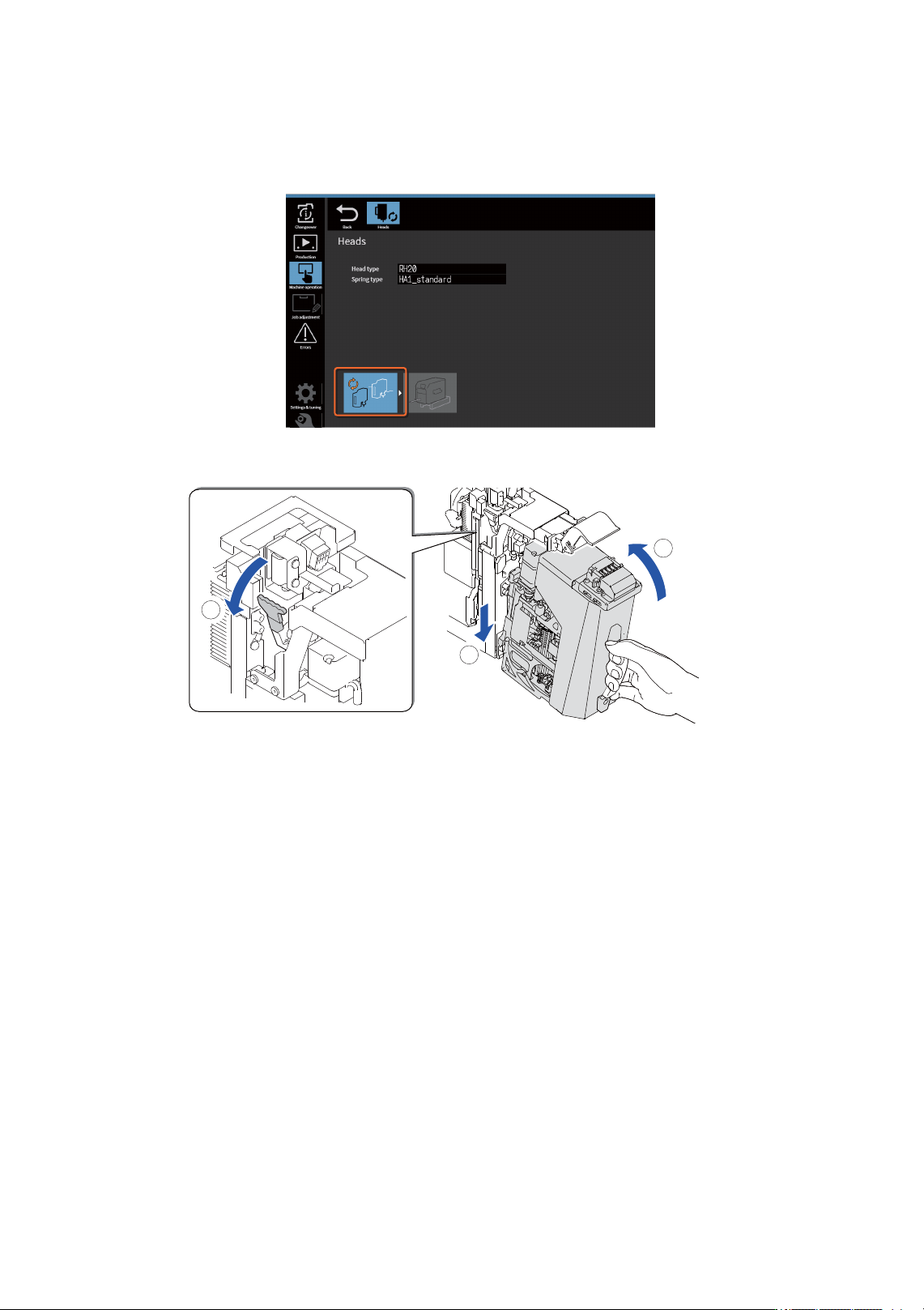

2.9.3 如何安装工作头
取出贴装工作头后，操作界面上显示出贴装工作头的更换指示。请从这里开始操作。
1. 将工作头的夹紧固定部位挂到 X 轴机械手的托架上。请打开锁柄并向前推工作头的上部。
48SYS-0133c
48SYS-0032
3
1
2
2. 基本操作 SYS-NXTR-015S0
112 NXTR 系统手册

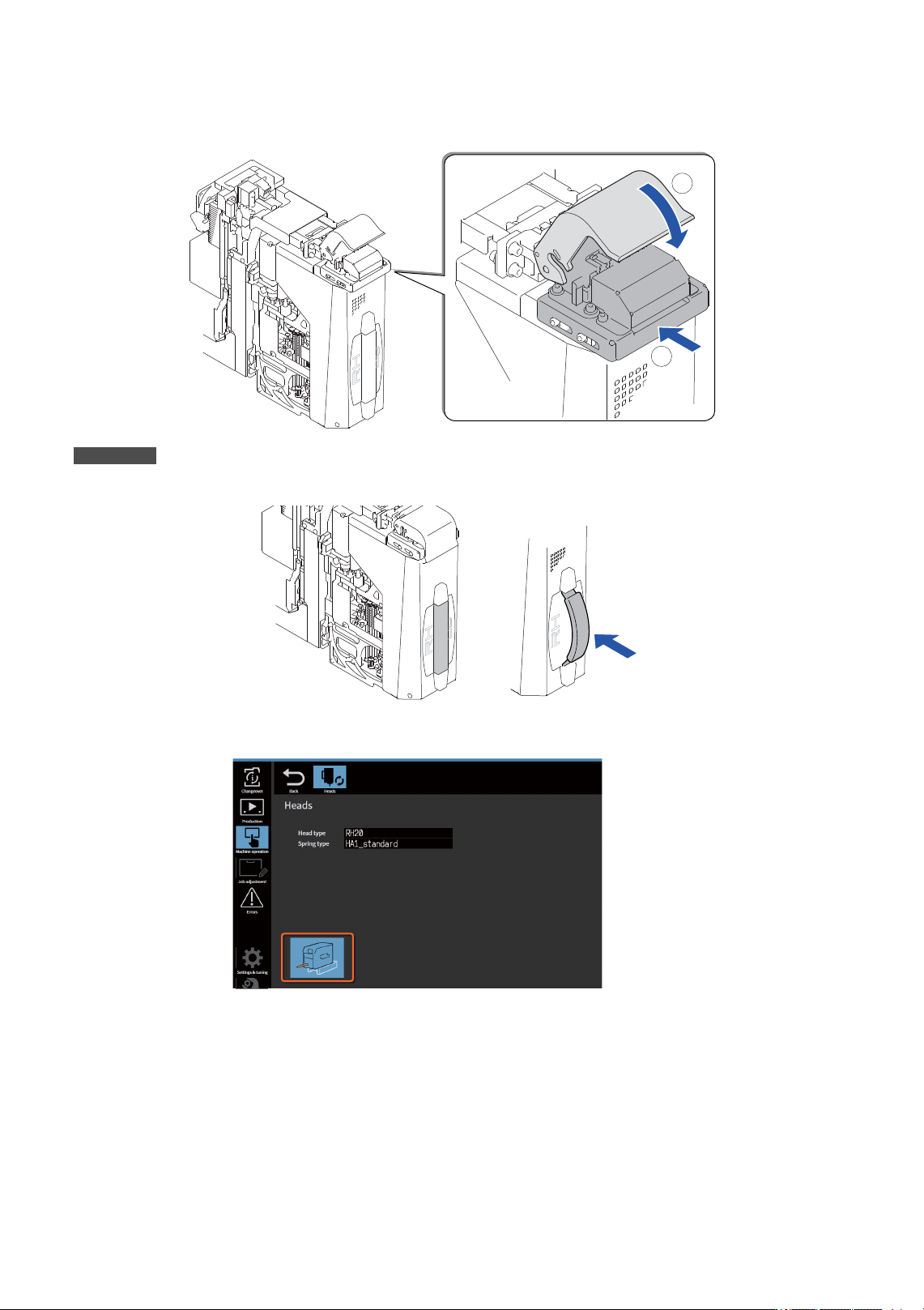

2. 将插头连接到原来的位置。
备注
请将向外拉出的橡胶手柄恢复原状。如果在橡胶手柄拉出的状态下运转机器，则有可能造成机器内部的干扰或损坏。
3. 显示出插入模组的向导。
48SYS-0033
1
2
48SYS-0034
48SYS-0134c
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
113

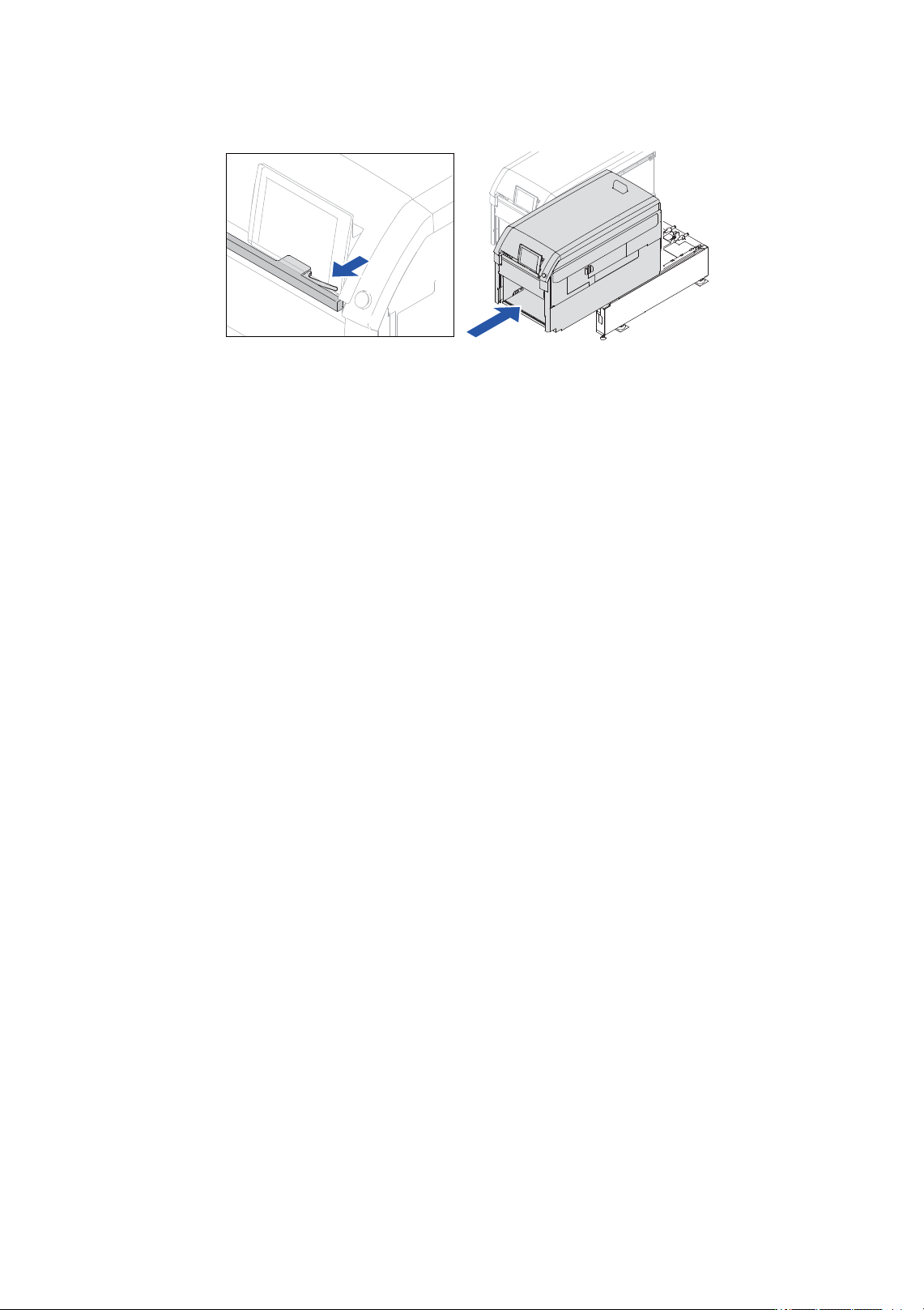

4. 请握紧锁柄并平缓地将模组向前推。
5. 取出料盘单元的模组在此后将显示安装料盘单元的指示。请根据向导拆除料盘单元。
48SYS-0026
