系统手册-NXTR-S.pdf - 第142页
2. 基本操作 SYS-NXTR-015S0 118 NXTR 系统手册 4. 显示出插入模组的向导。 5. 请握紧锁柄并平缓地将模组向前推。 6. 取出料盘单元的模组在此后将显示安装料盘单元的指示。 请根据向导拆除料盘单元。 48SYS-0137c 48SYS-0026
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
117
2.10.3 如何安装吸嘴置放台
取出吸嘴后，操作界面上显示出吸嘴的安装指示。请从这里开始操作。
1. 请准备要搭载到机器上的吸嘴置放台。
2. 请滑动表面的活动夹板，摆放必要的吸嘴。
备注
滑动活动夹板后，将专用插销 (2MHEMJ0013**) 插入夹板的插孔内，可保持夹板被拉开的状态。
3. 请将吸嘴置放台装入机器内。
a. 请先夹紧吸嘴置放台的一侧，然后再将其全部嵌入吸嘴更换器内。
b. 请将吸嘴置放台水平放置，然后按下夹紧器。
48SYS-0135c
48SYS-0038b
2MHEMJ0013**
1
2
48SYS-0039a
2. 基本操作 SYS-NXTR-015S0
118 NXTR 系统手册

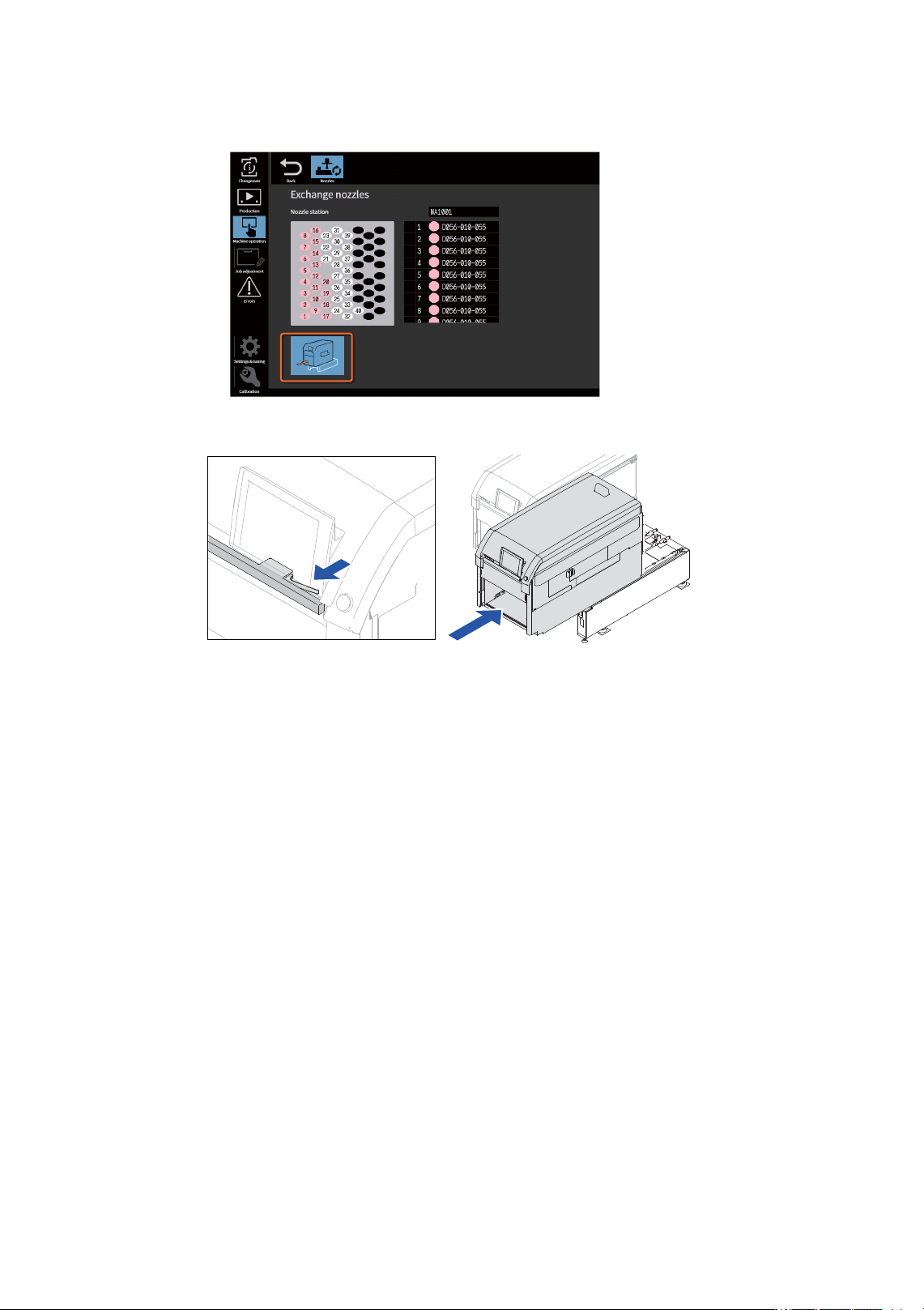

4. 显示出插入模组的向导。
5. 请握紧锁柄并平缓地将模组向前推。
6. 取出料盘单元的模组在此后将显示安装料盘单元的指示。请根据向导拆除料盘单元。
48SYS-0137c
48SYS-0026
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
119
2.11 供料器箱的装卸
请向供料器箱内填充用于下一个生产的供料器。使用供料器箱更换推车 （FMC）可更换机器或缓存站内搭
载的供料器箱。
2.11.1 如何从机器取出供料器箱
将 FMC 连接到机器上，然后取出供料器箱。
备注
第一次使用 FMC 时需要调节 FMC 的高度。具体操作请参考安装手册的 「3. 安装」。
注意事项
操作时的注意事项如下所示。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
注意
• 在向机器连接 FMC 时，请确保 FMC 与机器之间没有人。否则可能发生身体卷进机器而受伤的危险。
• 在向机器连接 FMC 时，请勿将手伸入 FMC 与机器之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0111a
