4. 生产时的作业 SYS-NXTR-015S0
268 NXTR 系统手册
4.6.4 如何有效利用供料预约功能
按照机器上的向导操作，可以更有效地向料盘单元 -M 补料。然而，通过按下 [SUPPLY PARTS] 按钮可以
在不降低效率的情况下完成补料。
请在以下的场景使用此功能。
• 因操作员需暂时离开机器，所以想要提前向次料站补料，以免发生料尽。
1. 请在运转期间按下 [SUPPLY PARTS] 按键。
2. 显示安装界面。撤回料盘单元 -M，创建可实施料盘安装的条件。
3. 请打开正面安全门安装料盘元件 ( 参看 “4.6.2 如何安装料盘 ”)。
4. 请关闭正面安全门，并点击 [COMPLETE] 按钮。
备注
请轻轻关闭正面门，以免料盘单元 -M 受到冲击。
48SYS-0718
48SYS-0717
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
269

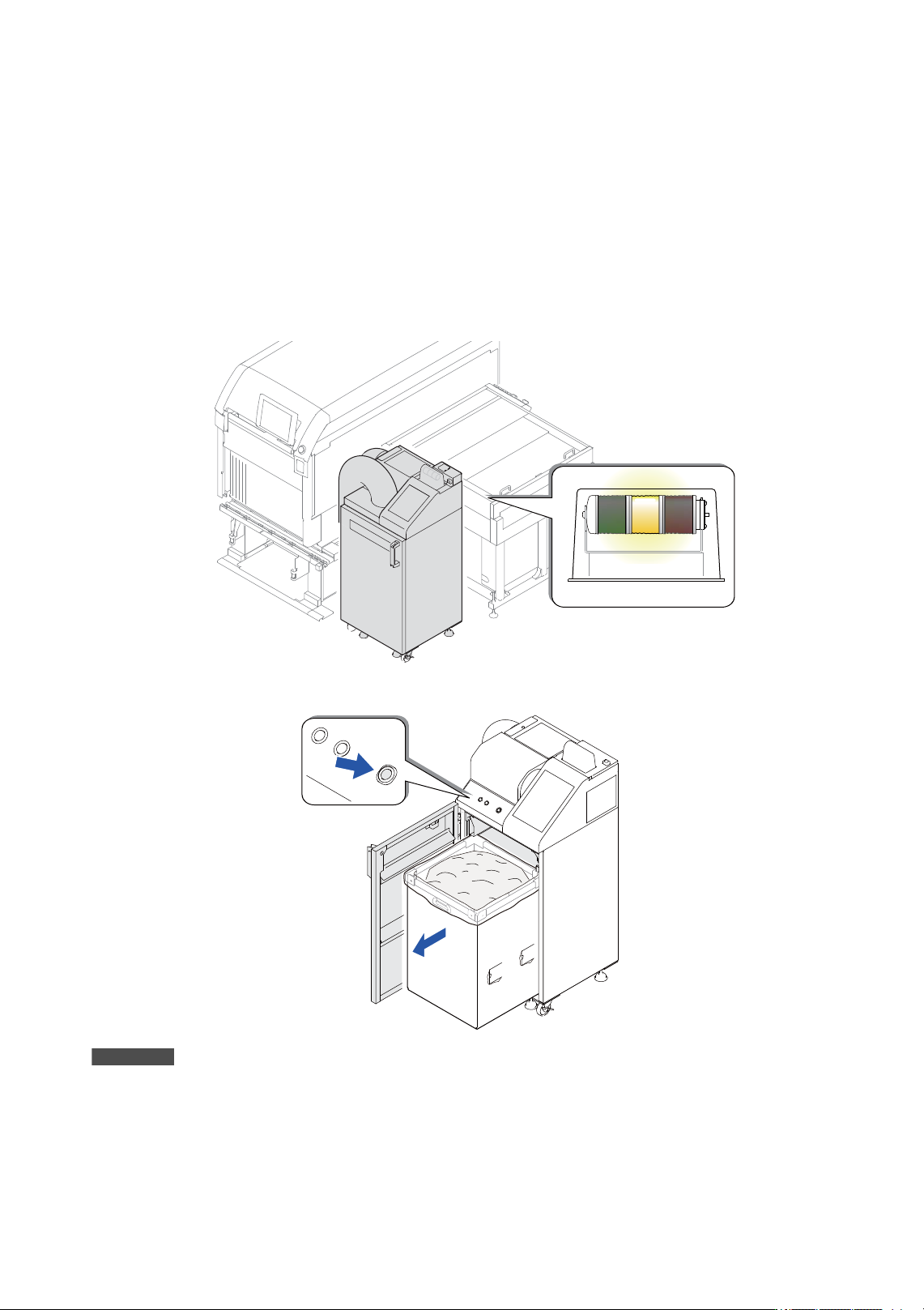

4.7 清除料带
使用供料器时，请清理废料带箱内的废料带。
4.7.1 如何清除废料带回收单元内的废料带
废料带回收单元只用于 A 型生产线的单元。开始生产后，如果废料带回收单元内废料带装满，则黄色的信
号灯将闪烁。
通过 [PAUSE] 按钮使风扇停止时，请打开拉门取出废料带。
备注
详细的操作方法请参考机械手册的 “3.3 每天 (24 小时内 ) 的作业 ”。
完成废料带清理后，装回废料带箱并按 [PAUSE] 按钮。
48SYS-0367
48SYS-0366
4. 生产时的作业 SYS-NXTR-015S0
270 NXTR 系统手册
4.7.2 如何清除废物箱内的废料带
使用料盘单元与 MFU 时，用过的料带将被回收到废料带箱内。
启动生产后，请拉出废物箱并清除回收的废料带。
备注
关于详细内容，请参考 《NXTR 机械手册》内的 “ 预防保养 ( 操作员 )”。
• 如果废料带箱保持拉出状态，会因在吸取元件后无法剪切废料带而停机。这种情况下，机器的操作
界面上会显示废料带箱安装提示。请将废料带箱装回原位后重新开始生产。
注意
用于 MFU 的废料带箱有 A 型生产线用废料带箱 -A(1) 和 S 型生产线用废料带箱 -S(2) 之分。在 A 型生产线的 MFU 上不能使用废料
带箱 -S(2)。
48SYS-0368a
(2)(1)
48SYS-0369a
(2)(1)
