3. 生产的准备 SYS-NXTR-015S0 194 NXTR 系统手册 料盘单元 -M 时 料盘元件的安装方法请参看 “4.6 补充料盘元件 ( 料盘单元 -M)”。 1 界面切换键。在位置 A 与位置 B 之间切换显示。 “A”, “B” 指料盘单元 -M 的安装位置。(A: 左侧、B: 右侧） 2 数字 1 到 10 代表站位号。点击数字便可 选择站位。 标有红色圆圈或方形的站位是要 搭载料盘的位置。插入料盘 后，站位由红色变成…
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
193
3.6.2 如何显示盘装元件的搭载状态
请依次选择 [ 换线 ]-[ 元件单元 ]-[ 料盘 ]。
显示出盘装元件的搭载状态。
料盘单元 -RM/RMT 时
盘装元件的搭载方法请参看 “4.5 补充料盘元件 ( 料盘单元 -RM/RMT)”。
1 界面切换键。切换料盘箱 A 与料盘箱 B 的显示。
“A”, “B” 表示供料器箱的位置。(A: 上层、B: 下层 )
2 1 到 12 的数字表示站位号。点击目标数字便可选择站位。
显示为红圈或矩形的站位上需要搭载料盘。搭载料盘后，站位由红色变成绿色。
3 被选站位的作业向导。
“Sub1”、”Sub2” 表示料盘托架上的左右位置。(Sub1: 左、Sub2: 右 )
显示被选站位的料站批注、吸取方向、吸取开始位置 (1. 1)。
48SYS-0523b
48SYS-0524a
1
2 3
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
195
3.7 盒式供料器的装卸
3.7.1 概要
本小节介绍向供料器箱安装供料器的操作步骤。使用智能加载车自动向机器供料的运用方法请参看 “4.9
运用智能加载车时的作业 ”。
出于以下原因，不推荐向基座缓存站搭载供料器。
• 基座缓存站上侧导轨的形状与供料器箱的导轨形状不同。
• 因为向基座缓存站搭载供料器的操作需要在操作员的脚下完成，不便于操作。

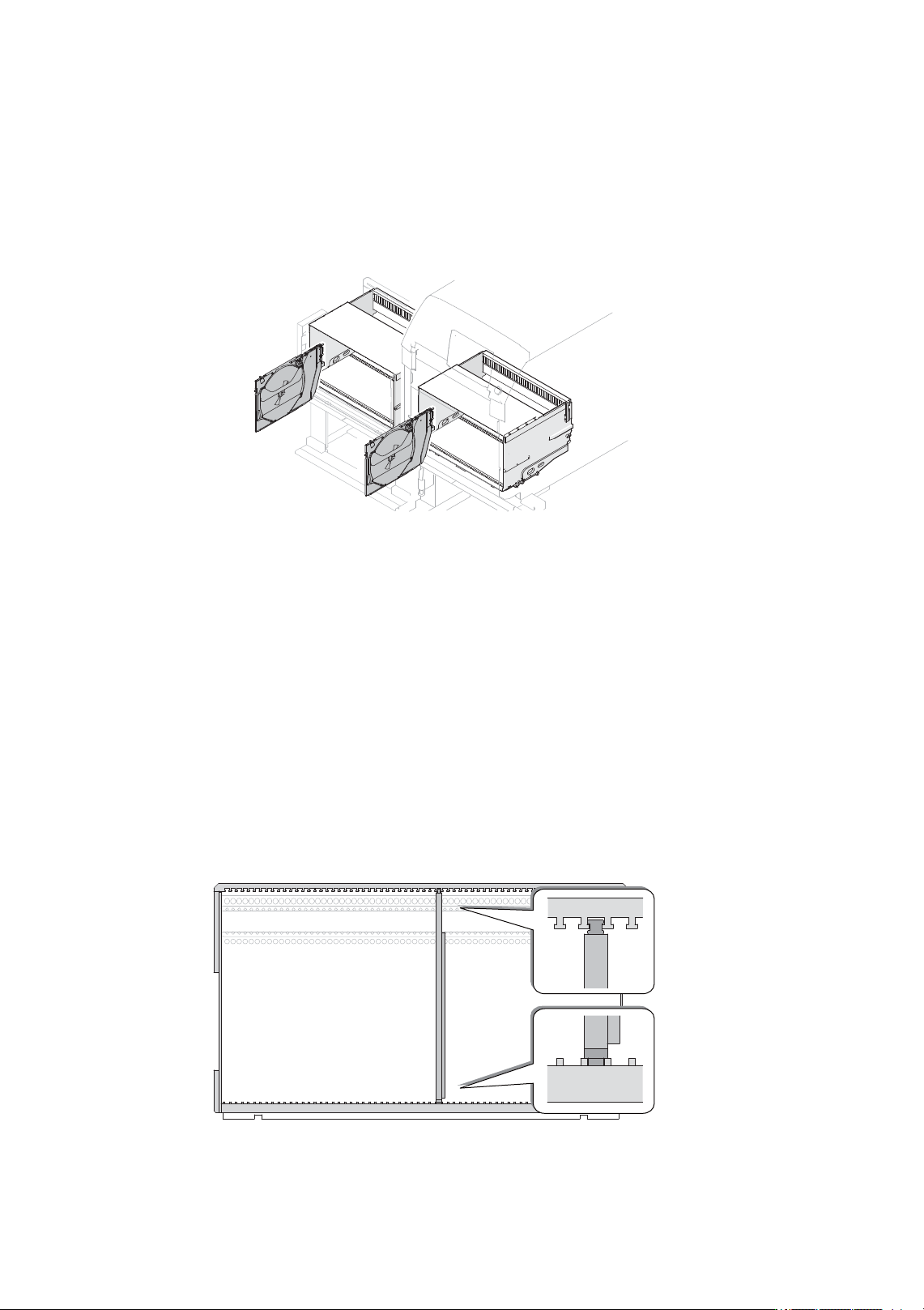

3.7.2 如何安装盒式供料器
注意事项
操作时的注意事项如下所示。
• 搭载供料器时请握紧供料器底部，以防盒式供料器掉落到地面上。
• 请将盒式供料器上下轨道准确插入料站槽内。如果安装错误，盒式供料器有可能与贴装工作头干涉
而损坏。
• 请勿将盒式供料器的导轨碰到供料器箱顶。
48SYS-0071
48SYS-0041
