2. 基本操作 SYS-NXTR-015S0
136 NXTR 系统手册
2.13.2 如何将 MFU-52/MFU-63 安装到模组上
对于需要安装 MFU 的模组，请进行以下操作。
备注
第一次向机器搭载 MFU 时，需要调试 MFU 的高度。此外，在改变机器摆放位置等时，由于地面平整度不同，MFU 的高度有可能不适合机器
的高度。此时请调节 MFU 高度。具体操作请参看安装手册的 「3. 安装」。
注意事项
操作时的注意事项如下所示。
操作步骤

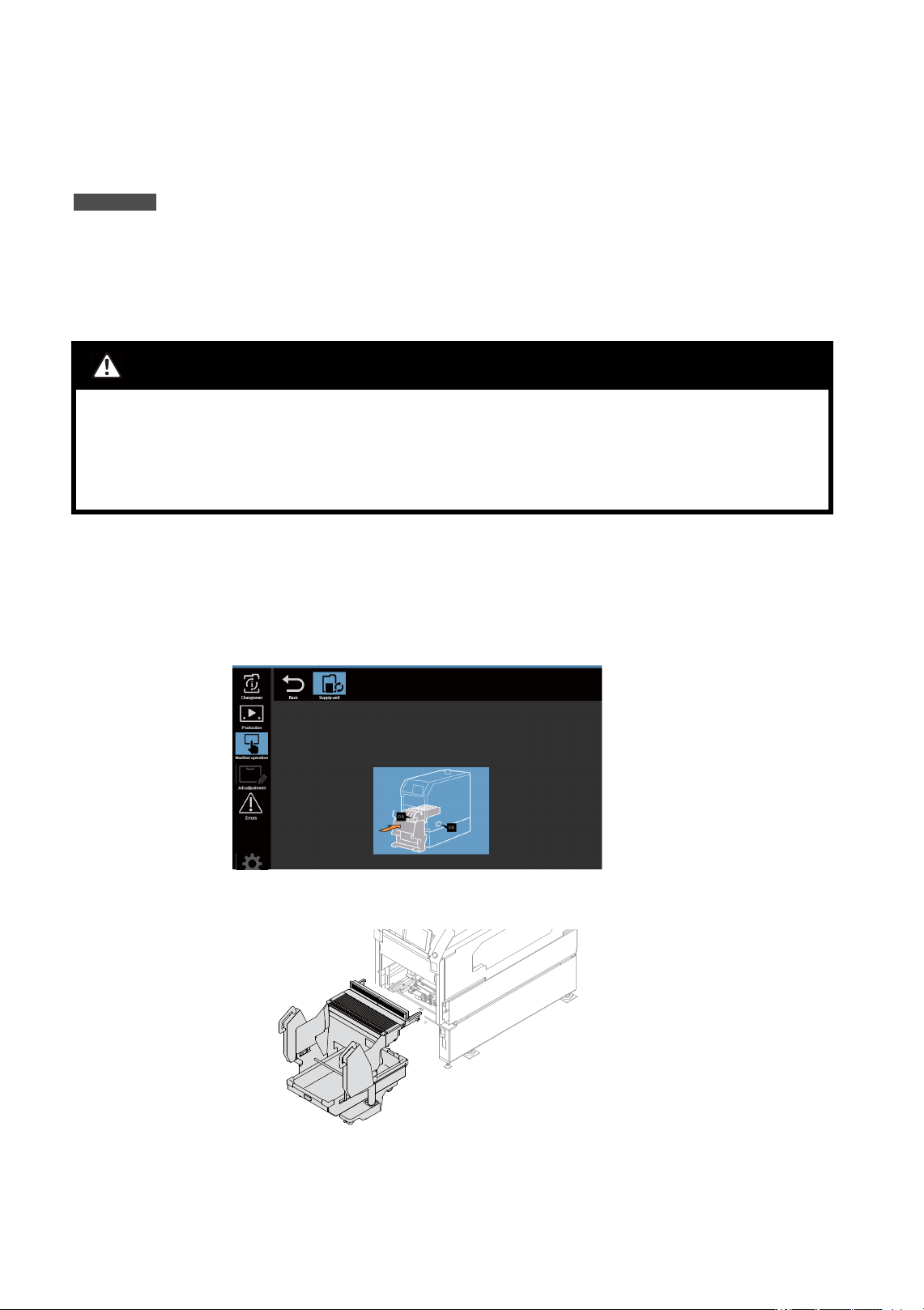

1. 在选择了 [ 机器操作 ]-[ 更换指令 ]-[ 供料单元 ] 的界面内显示出搭载 MFU 的提示。
2. 请将 MFU 移至机器前方。
注意
• 向机器搭载 MFU 时，请保证 MFU 与机器的缝隙内没有人。如果身体被卷进机器，可能会导致受伤。
• 将 MFU 与机器组合到一起时，请不要将手伸入 MFU 与机器之间。有可能夹伤手指
• 请勿爬到 MFU 上。有可能摔伤。
• 移动或更换 MFU 时，请注意不要被脚轮夹到脚。脚有可能受伤。
48SYS-0290b
48SYS-0108a
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
137

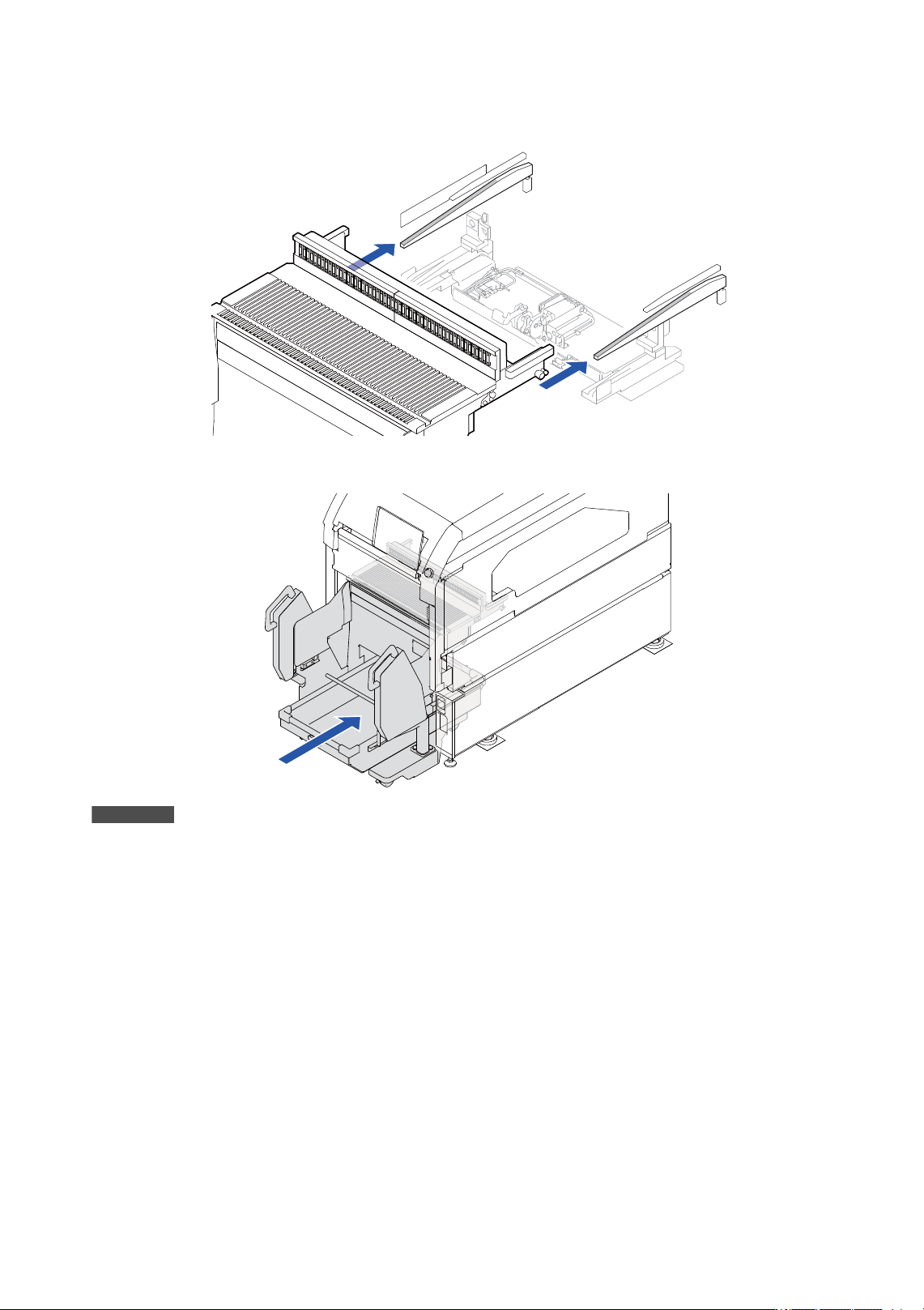

3. 请将 MFU 左右的滚轮搭到导轨的斜坡上，然后插入 MFU。
4. 请保持左右平衡将 MFU 插到机器内部。
备注
请准确插入 MFU，直到左右的落座传感器都发生感应。
48SYS-0112a
48SYS-0113a
2. 基本操作 SYS-NXTR-015S0
138 NXTR 系统手册

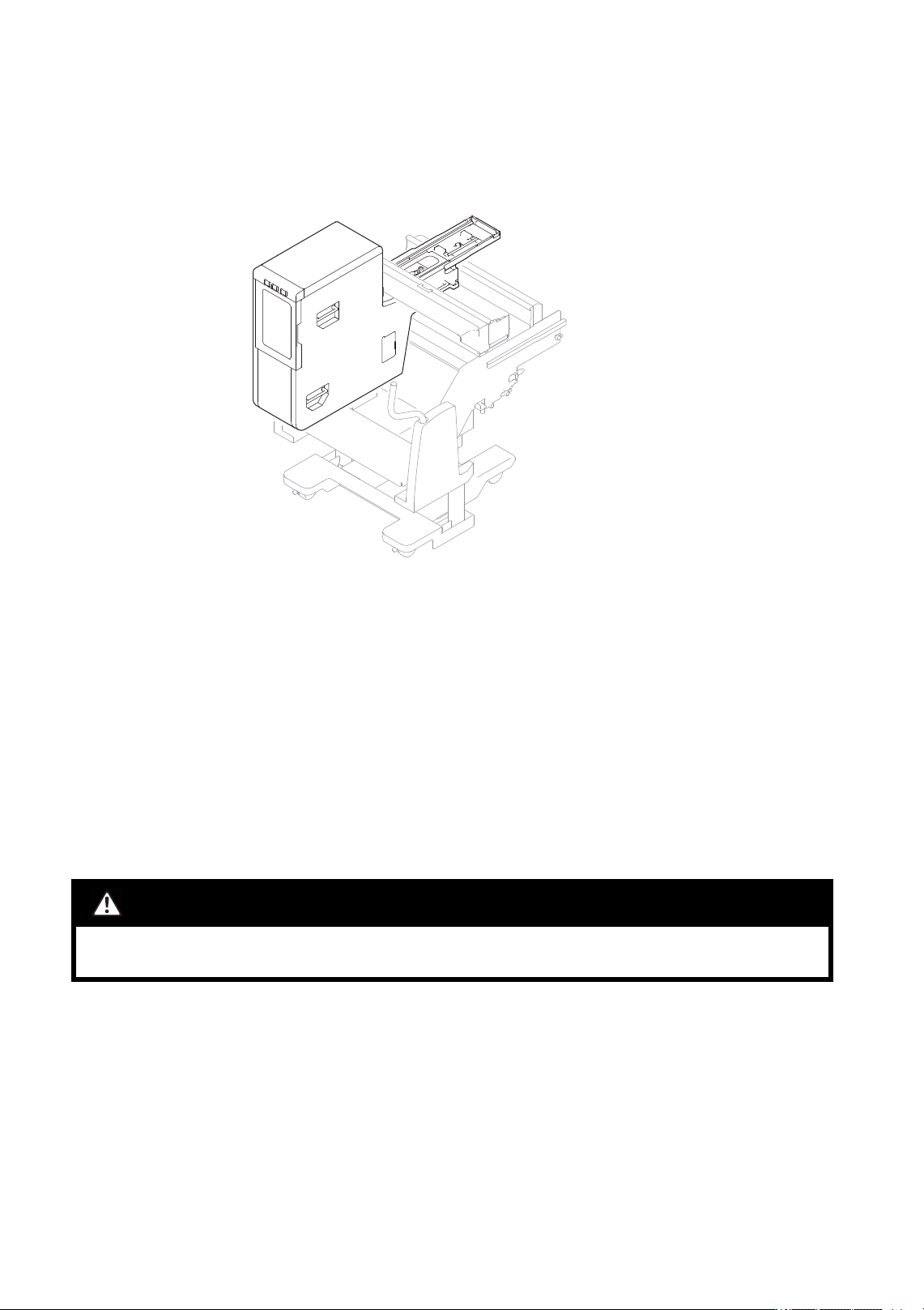

2.14 料盘单元 -M 的装卸
料盘单元 -M 是一款向机器供应料盘元件的供料设备。本小节将说明如何从机器分离 MFU 上的料盘单元 -
M 以及将其安装到机器的操作方法。
将料盘单元 -M 安装到 MFU 的步骤，以及从 MFU 取出料盘单元 -M 的方法请参看下文。
• “3.5.8 如何取出料盘单元 -M”
• “3.5.9 如何安装料盘单元 -M”
2.14.1 如何从机器分离料盘单元 -M
请停止机器运转并进行以下操作。
注意事项
以下是作业时的注意事项。
• 请勿移动搭载着料盘元件的料盘单元 -M。否则，可能会导致元件偏离原位或元件脱盘的状况。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
警告
• 从机器上分离料盘单元 -M 后，请锁上 MFU 脚轮。根据地面状态，与机器脱离的 MFU 可能无意中移
动而将人撞伤。
48SYS-0699
