系统手册-NXTR-S.pdf - 第542页
13. 问题解答 SYS-NXTR-015S0 518 NXTR 系统手册 10. 显示出以下的对话框。 计算机上连接除了修复的 CFast 卡以外的存储设备时，请取出该当存储设备并 点击 [OK] 。 11. 请在 [Di sk] 栏内选择连 接 CFast 卡的驱动盘， 并将 [Type] 设为 [NXTR]。 完成设置后， 请点击 [Write] 。 12. 显示最终确认的对话框 。点击 [OK] 后，请开始写入。不写入时， 请点…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
517
5. 从 CPU 箱取出 CFast 卡。
a. 请卸下 2 颗用于固定主 CPU 板的螺丝。
b. 请扳开锁柄，拉出主 CPU 板。
c. 请拧松螺丝，旋转固定锁片并取出 CFast 卡。
6. 因为 CFast 卡要连接计算机上使用，所以请准备 USB-CFast 连接器。
• USB-CFast 连接器品号：A63579( 本公司推荐 )
7. 请使用 USB-CF 适配器将 CFast 卡连接到计算机。
备注
将 CFast 卡接到计算机时，有可能显示自动播放对话框，请直接关闭对话框。
8. 请将 NXTR 的软件 DVD 插入连接 CFast 卡的计算机的 DVD 驱动盘内。
9. 请启动 cfRepair.exe。保存在以下文件夹中。
• Data\NXTR\TOOL\cfRepair
48SYS-0462b
48SYS-0463a
48SYS-0464-E
13. 问题解答 SYS-NXTR-015S0
518 NXTR 系统手册
10. 显示出以下的对话框。计算机上连接除了修复的 CFast 卡以外的存储设备时，请取出该当存储设备并
点击 [OK] 。
11. 请在 [Disk] 栏内选择连接 CFast 卡的驱动盘，并将 [Type] 设为 [NXTR]。完成设置后，请点击 [Write]。
12. 显示最终确认的对话框。点击 [OK] 后，请开始写入。不写入时，请点击 [Cancel]
备注
显示出以下的对话框时，说明计算机上设置了 U 盘的使用限制。请解除限制并重新写入。
48SYS-0534
48SYS-0465
48SYS-0466
48SYS-0536
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
519

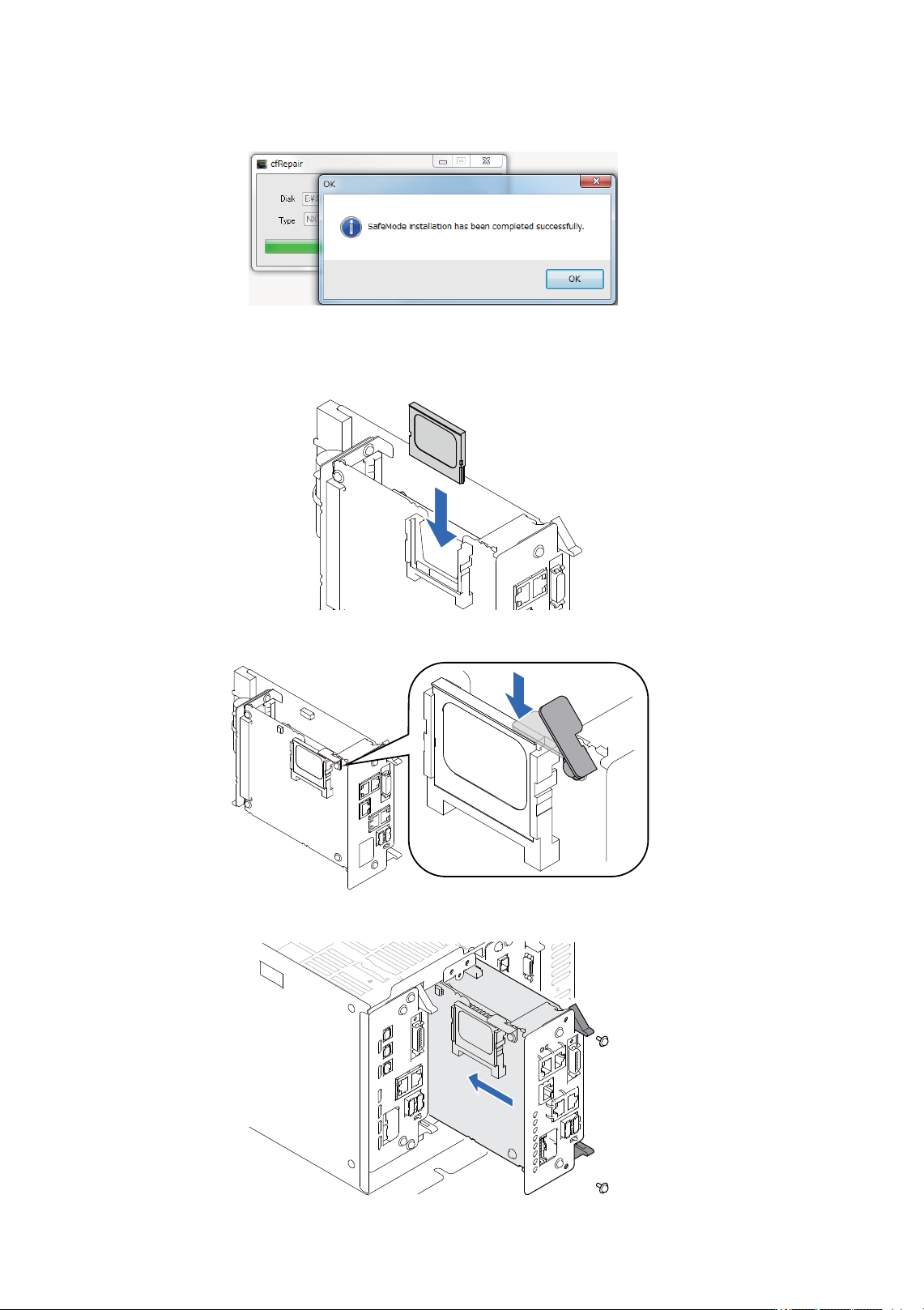

13. 成功写入后。显示完成对话框。
14. 请从计算机内取出 CFast 卡，然后安装到 CPU 箱内。
a. 请将 CFast 卡插入 CPU 箱。
b. 请向下按固定柄，取出 CFast 卡。
c. 请插入主 CPU 板并用螺丝固定。( 螺丝的紧固扭矩：0.69Nm）
48SYS-0467
48MEC-0568
48SYS-0472
48SYS-0473a
