SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 225 5. 请安装 Z 轴盖板。( 紧固扭矩：0.88Nm) 48SYS-0684
3. 生产的准备 SYS-NXTR-015S0
224 NXTR 系统手册

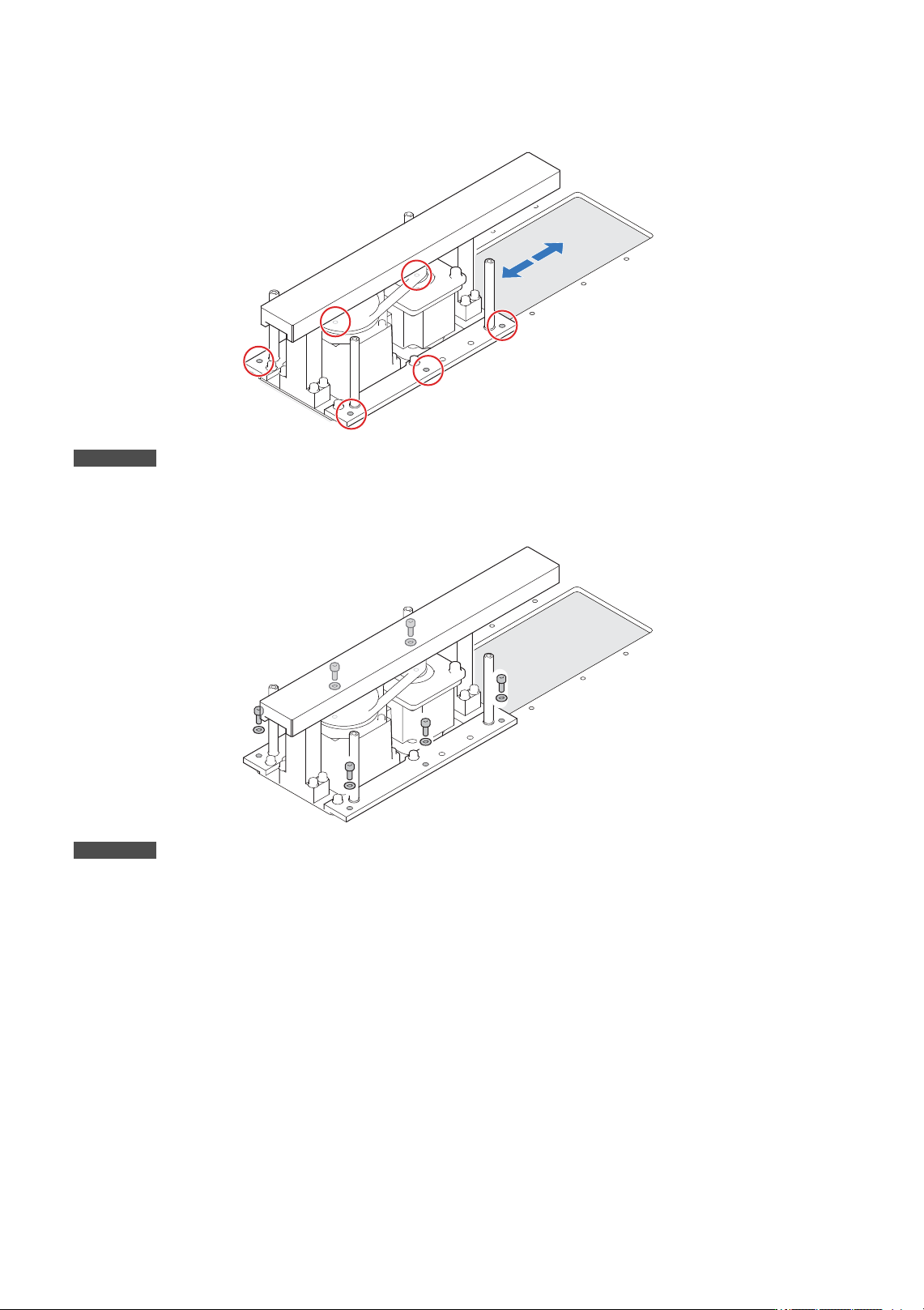

3. 请移动 Z 轴单元并将基座上的开孔与 Z 轴单元的安装孔的位置对齐。
备注
如果马达等的导线会妨碍移动，则请剪断用于捆绑线缆的捆扎带。
4. 请用拆除的螺栓来固定 Z 轴单元。( 紧固扭矩：3 Nm)
备注
请用捆扎带固定马达等的导线。
48SYS-0682
48SYS-0683
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
225

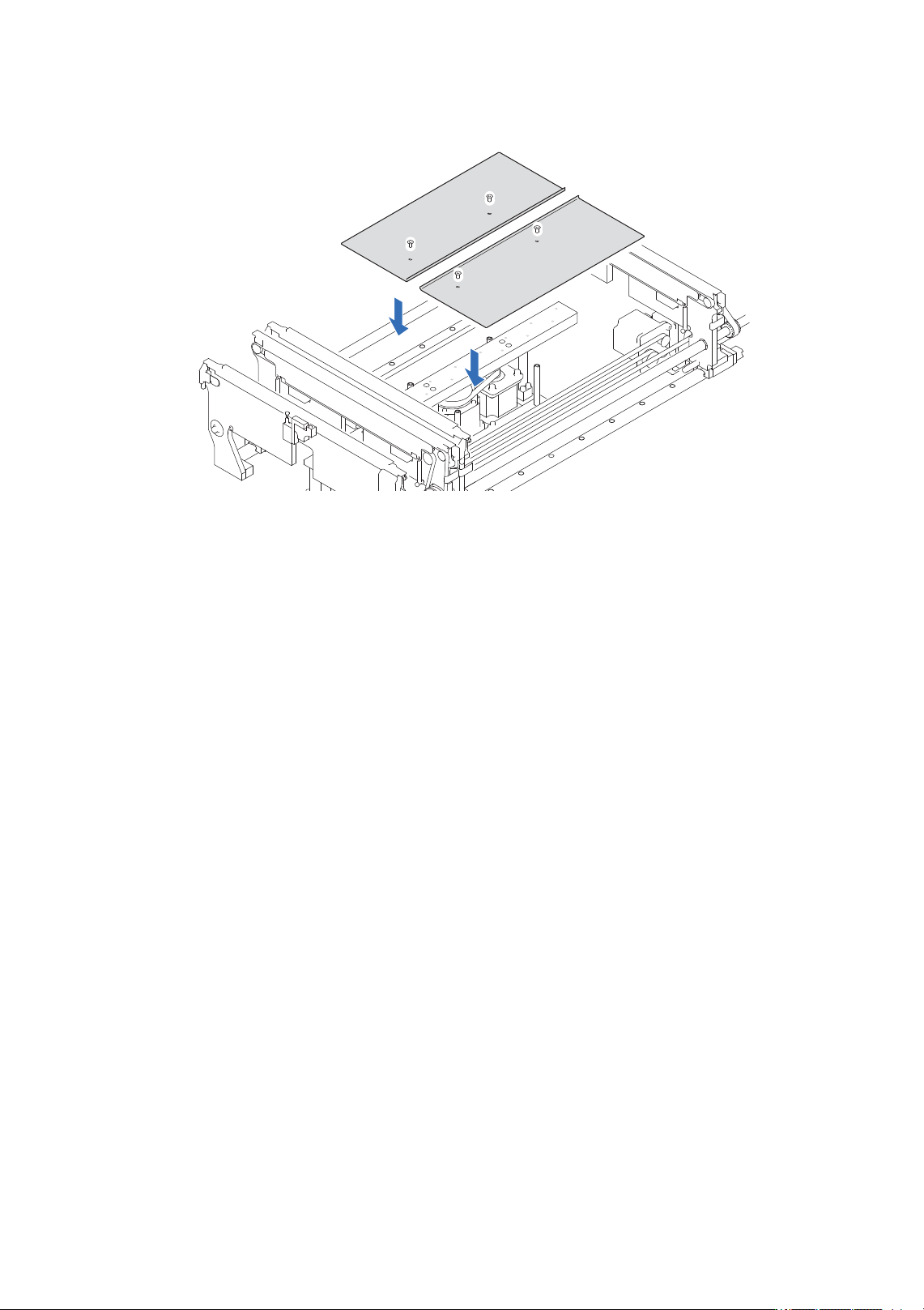

5. 请安装 Z 轴盖板。( 紧固扭矩：0.88Nm)
48SYS-0684
3. 生产的准备 SYS-NXTR-015S0
226 NXTR 系统手册
3.11 搬运轨道宽度的变更
根据搬运的电路板的尺寸，手动变更搬运轨道宽度。如果运用出现故障的模组临时生产时，搬运轨道宽度
与电路板尺寸不同时进行的作业。
关于临时生产功能，请参照 “8.7.4 历史生产运用 ”。
3.11.1 变更搬运轨道宽度的向导
向导的对象是根据生产限制设定只进行电路板搬运的模组。如果搬运轨道宽度与电路板的尺寸不一致，[ 换
线 ] 图标变为橙色。

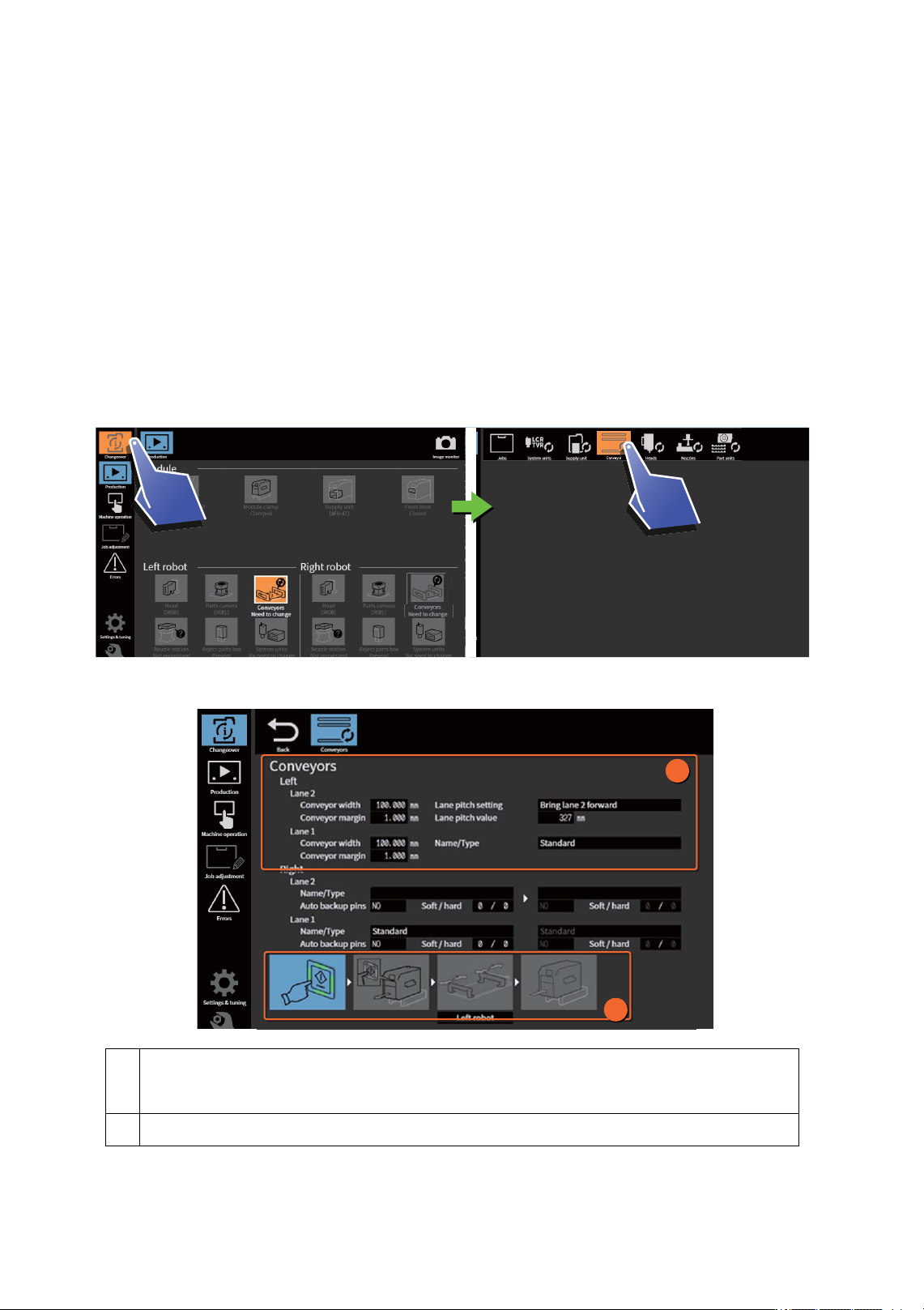

请选择 [ 换线 ]-[ 搬运轨道 ]。可以直接点击搬运轨道换线向导的图标。
显示出搬运轨道换线向导。
1 是搬运轨道宽度的向导。
在 Job 显示出指定的搬运轨道宽度和通道间的间距。
2 操作步骤。请从左侧的示意图中提示的作业开始依次实施。
48SYS-0766
48SYS-0767
1
2
