13. 问题解答 SYS-NXTR-015S0 498 NXTR 系统手册 b. 显示 出 IP 设置界面。点击 [SafeMod e] 后，请如下所示设置 IP 地址。请确认设置无误，然后点击 [Start]。 • 169.254. 0.1 c. 界面左侧显示 IP 地址，主界面变为操作界面 。 d. 请点 击 [...] 按键并选择更新项目的 bin 文件。完成选择后，文 本栏内显示路径与文件名。 注意 如果选错 bin 文件，安装…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
497
e. 主界面变成操作界面。
f. 请点击 [...] 并选择 Fuji 文件夹。完成选择后，文本栏内显示路径与文件名。
g. 请点击 [Start]。开始向 CPU 箱复制。
h. 完成复制后，显示提示信息。请点击 [OK]。
i. 请点击 [X] 键关闭操作界面。
8. 请安装机器应用软件。
a. 请双击 [Installer]。
选择的文件夹
Data\NXTR\FujiInstSoft\Fuji
48SYS-0541
48SYS-0542
1
2
48SYS-0543
13. 问题解答 SYS-NXTR-015S0
498 NXTR 系统手册
b. 显示出 IP 设置界面。点击 [SafeMode] 后，请如下所示设置 IP 地址。请确认设置无误，然后点击
[Start]。
• 169.254.0.1
c. 界面左侧显示 IP 地址，主界面变为操作界面。
d. 请点击 [...] 按键并选择更新项目的 bin 文件。完成选择后，文本栏内显示路径与文件名。
注意
如果选错 bin 文件，安装后 CPU 会无法启动。
安装前，请确认与对象 bin 文件一致。
对象 bin 文件如下所示。
机器类型 选择的 bin 文件
NXTR Data\NXTR\FujiInstSoft\Fuji\System3\Program\System\ ｍ
odule3.bin
缓存站 Data\BufferStation\FujiInstSoft\Fuji\System3\Program\Syst
em\module3.bin
智能加载车 ( 存储媒介为 SD 卡 ) Data\SmartLoader\FujiInstSoft\Fuji\System3\Program\Syste
m\module3.bin
智能加载车 ( 存储媒介为 CFast 卡 ) Data\SmartLoader\FujiInstSoft\Fuji\System3\Program\Syste
m\Jmecha\module3.bin
机器类型 “File Type” 中显示的文字
NXTR NXTR
缓存站 BufferStation
智能加载车 ( 存储媒介为 SD 卡 ) SmartLoader ControllerSD
智能加载车 ( 存储媒介为 CFast 卡 ) SmartLoader ControllerCFast
48SYS-0540
1
2
3
48SYS-0544a
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
499

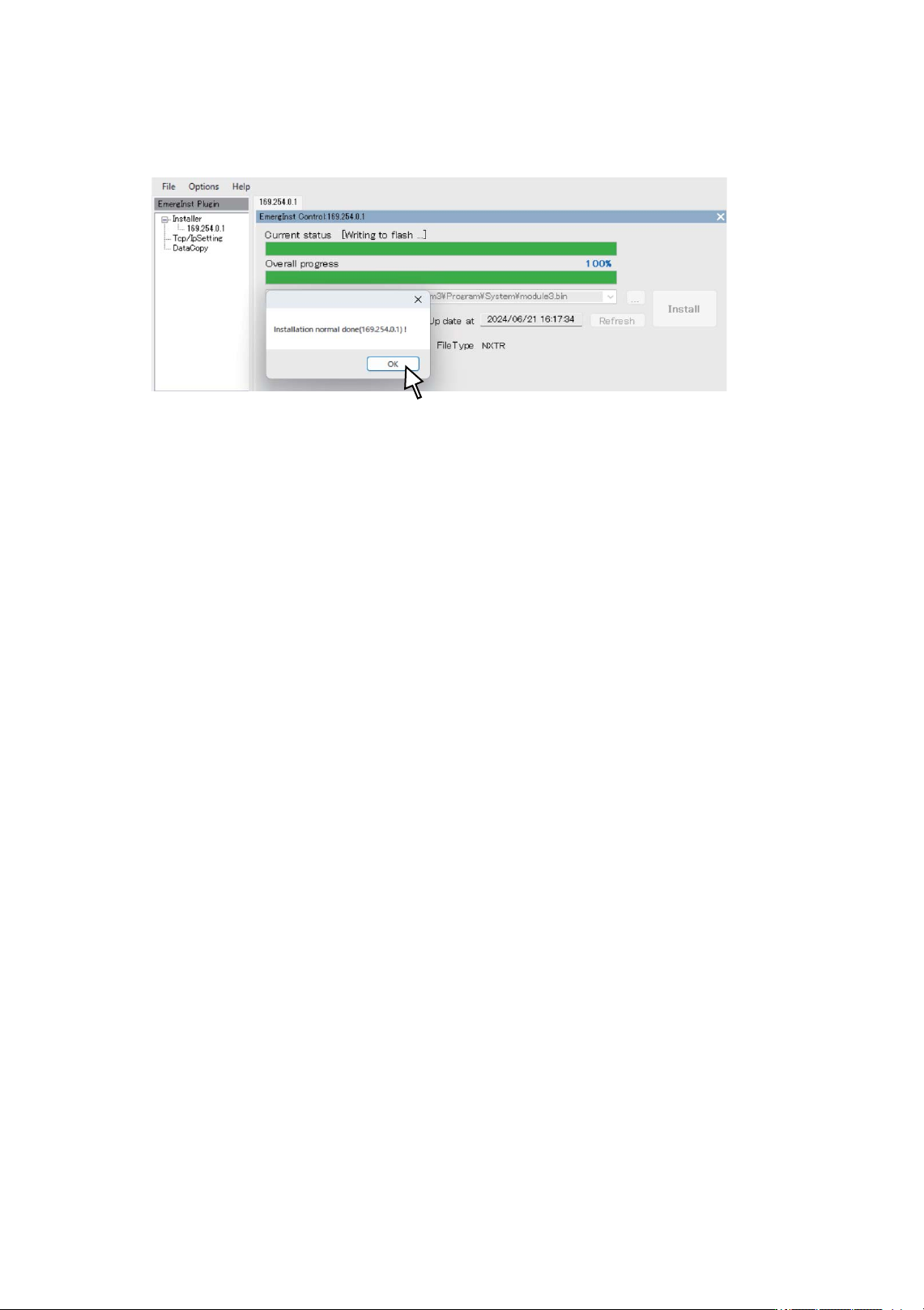

e. 请点击 [Install]。开始安装。
f. 完成安装后，显示信息。请点击 [OK]。
9. 请关闭机器的主开关。
10. 请将机器恢复原样。
a. 将向左设置的 CPU 箱钮子开关扳向右侧。
b. 请拔下连在 CPU 箱上的交叉电缆。
c. 请安装模组下部的盖罩。( 螺丝的紧固扭矩：1.65Nm)
d. 请将模组装回基座。
11. 请将计算机的 IP 地址变回原来的地址。
48SYS-0545a
