6. 机器操作的各种指令 SYS-NXTR-015S0 354 NXTR 系统手册 6.3.6 料盘箱 B 下降该指令只在运用料盘单元时生效。 1. 请点击[料盘箱B下降] 。 2. 请点击 [ START] 按键。 3. 料盘箱 B 下降到避让位置。料盘箱 B 下降完毕后，返回到避让位置的选择界面。 48SYS-0385b 48SYS-0438b 48SYS-0387

SYS-NXTR-015S0 6. 机器操作的各种指令

NXTR 系统手册

353

6.3.5 料盘箱 B 上升

该指令只在运用料盘单元时生效。

1. 请点击[料盘箱B上升]。

2. 请点击 [START] 按键。

3. 料盘箱 B 开始上升。料盘箱 B 上升完毕后，返回到避让位置的选择界面。

48SYS-0382b

48SYS-0383b

48SYS-0384

6. 机器操作的各种指令 SYS-NXTR-015S0

354 NXTR 系统手册

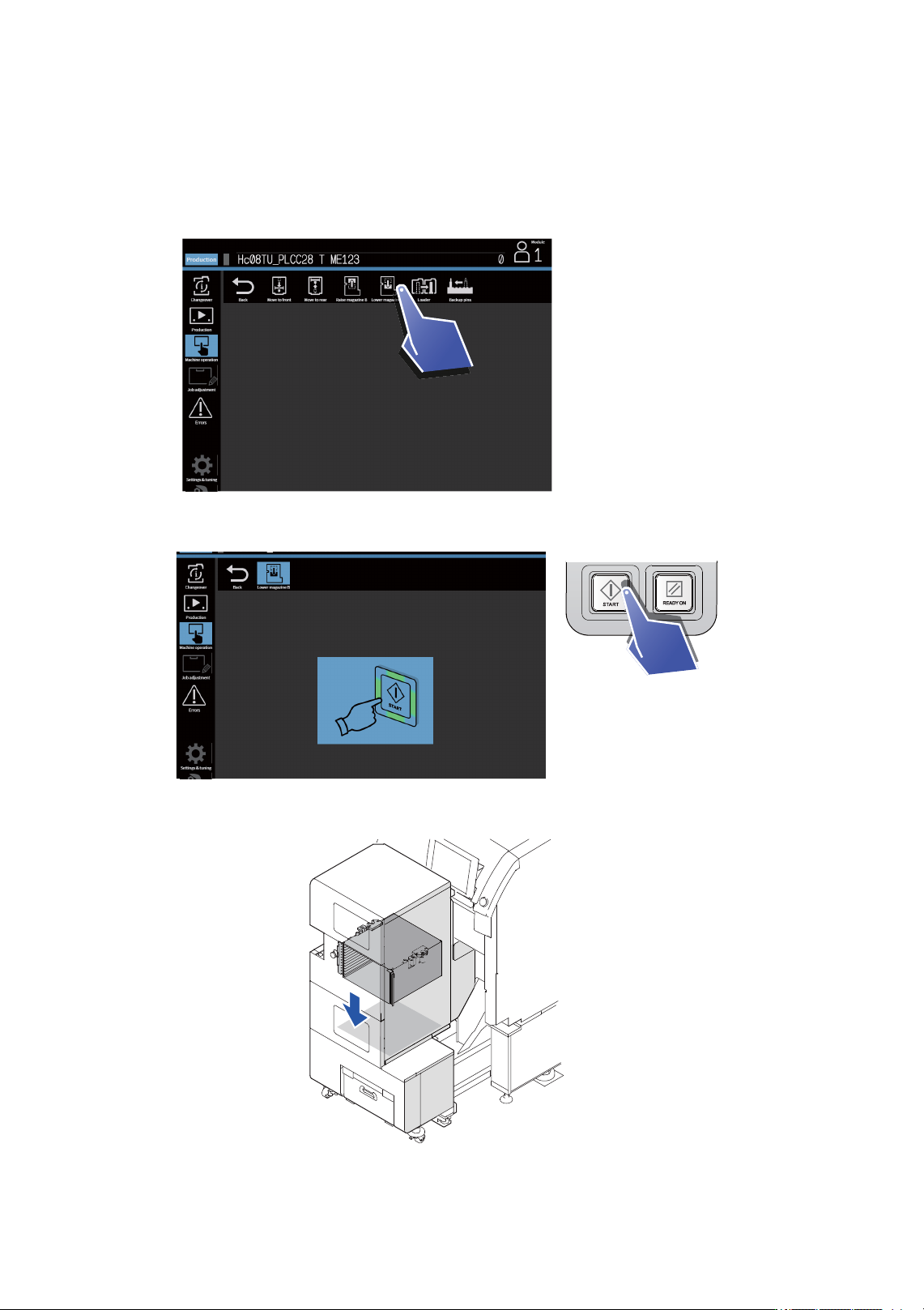

6.3.6 料盘箱 B 下降

该指令只在运用料盘单元时生效。

1. 请点击[料盘箱B下降]。

2. 请点击 [START] 按键。

3. 料盘箱 B 下降到避让位置。料盘箱 B 下降完毕后，返回到避让位置的选择界面。

48SYS-0385b

48SYS-0438b

48SYS-0387

SYS-NXTR-015S0 6. 机器操作的各种指令

NXTR 系统手册

355

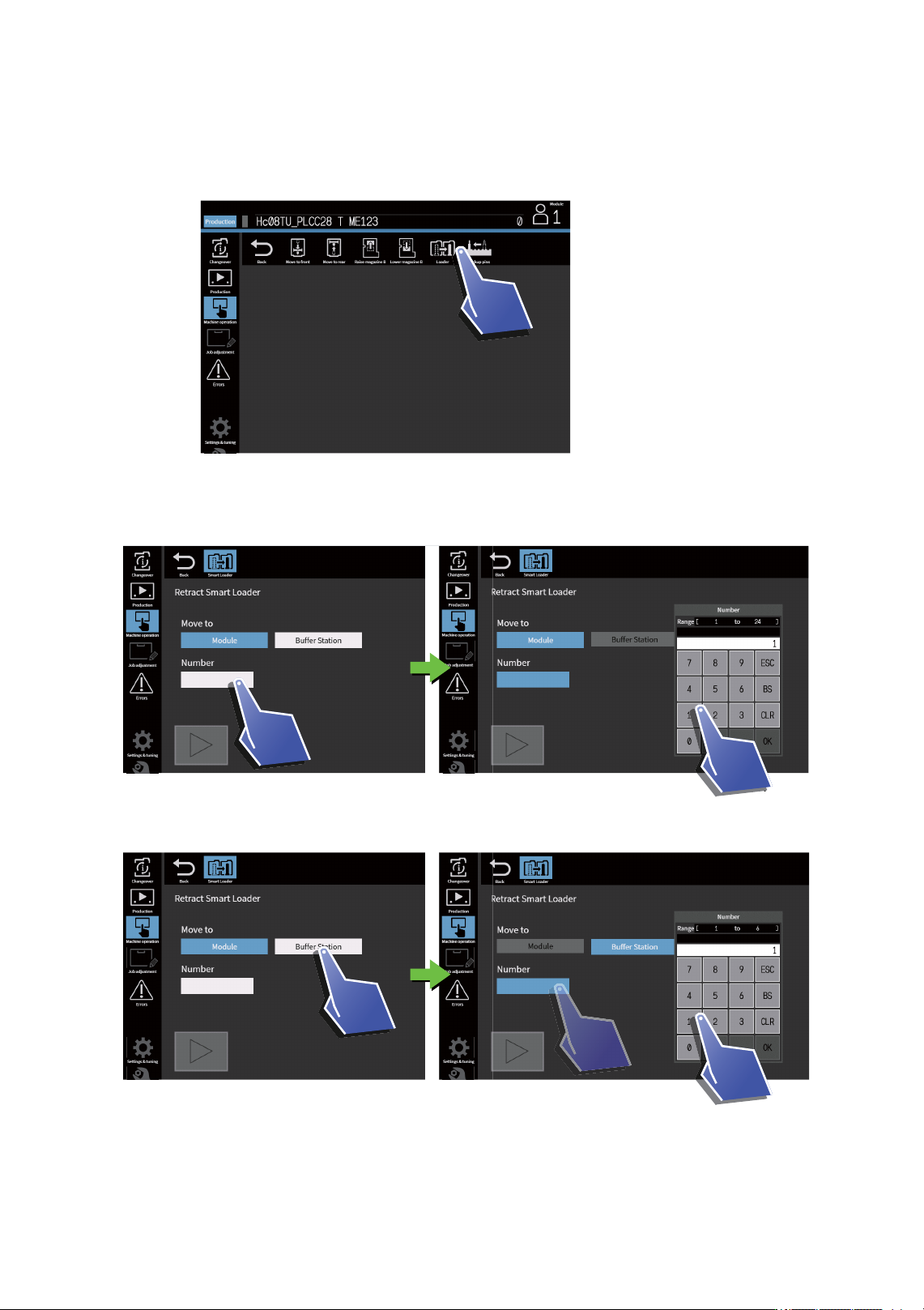

6.3.7 智能加载车

1. 请点击 [ 智能加载车 ]。

2. 请输入要移动的位置。

• 向模组前方移动时，请在选定 [ 模组 ] 的状态输入将要移动到的模组编号。

• 向缓存站前方移动时，请在选定 [ 缓存站 ] 的状态下输入将要移动到的缓存站编号。

48SYS-0302b

48SYS-0303c

48SYS-0304c
