8. 功能设置、调整的各指令 SYS-NXTR-015S0 400 NXTR 系统手册 2. 请点击 [START] 按钮。开始磨合运转。 3. 停止运转时，请按 [CYCLE STOP] 按扭。 48SYS-031 1b 48SYS-0312a
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
399
8.3 [ 空转 ] 指令
进行机器的磨合运转。
8.3.1 概要
反复进行各轴 (X, Y, Zs, Z1, Z2, R, Q) 决定的动作。
请在将工作头、吸嘴置放台以及元件供应单元安装在模组上的状态下执行指令。
8.3.2 注意事项
关于作业注意事项，请参考如下。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
8.3.3 操作步骤

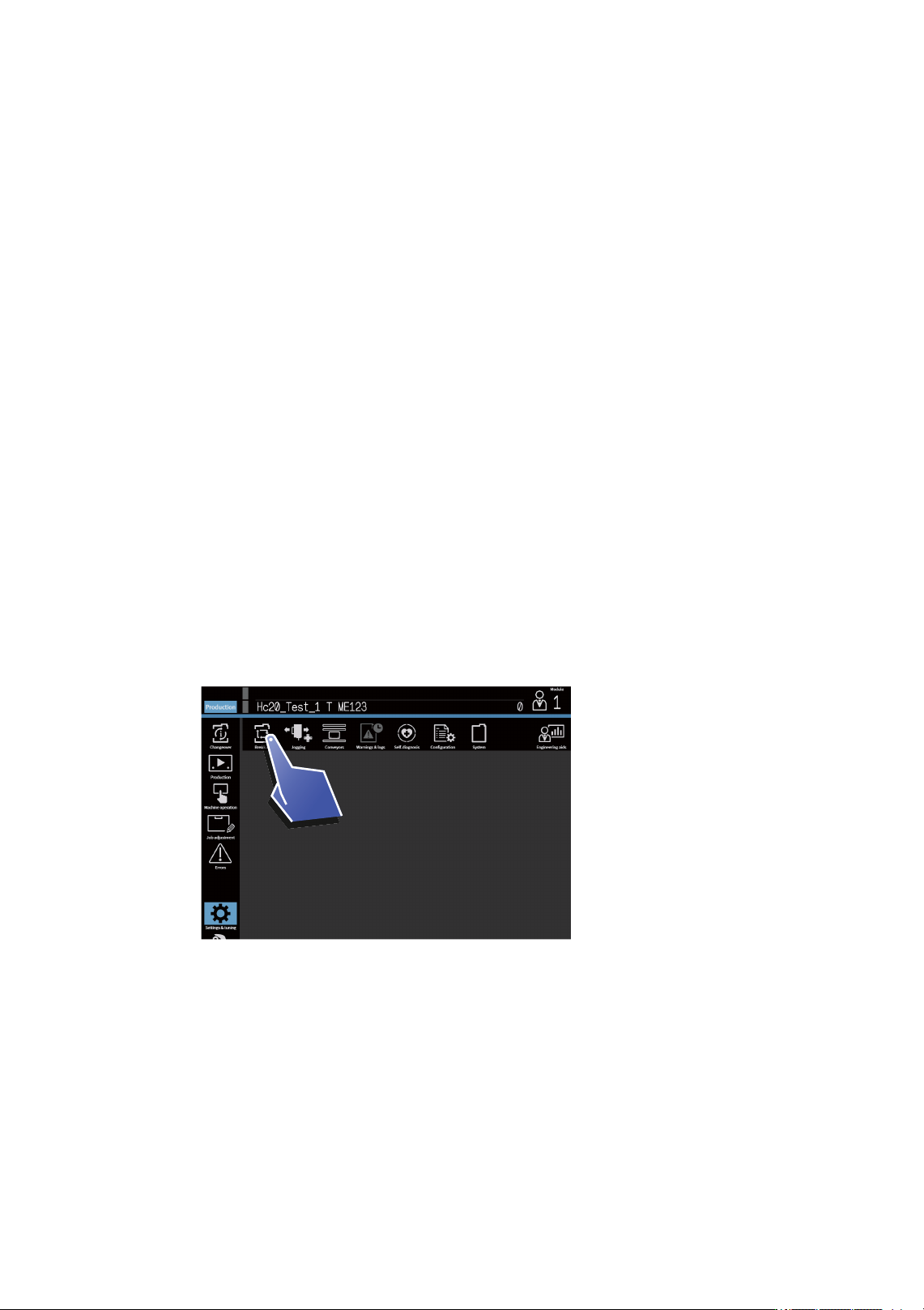

1. 请点击 [ 空转 ]。
48SYS-0310b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
400 NXTR 系统手册

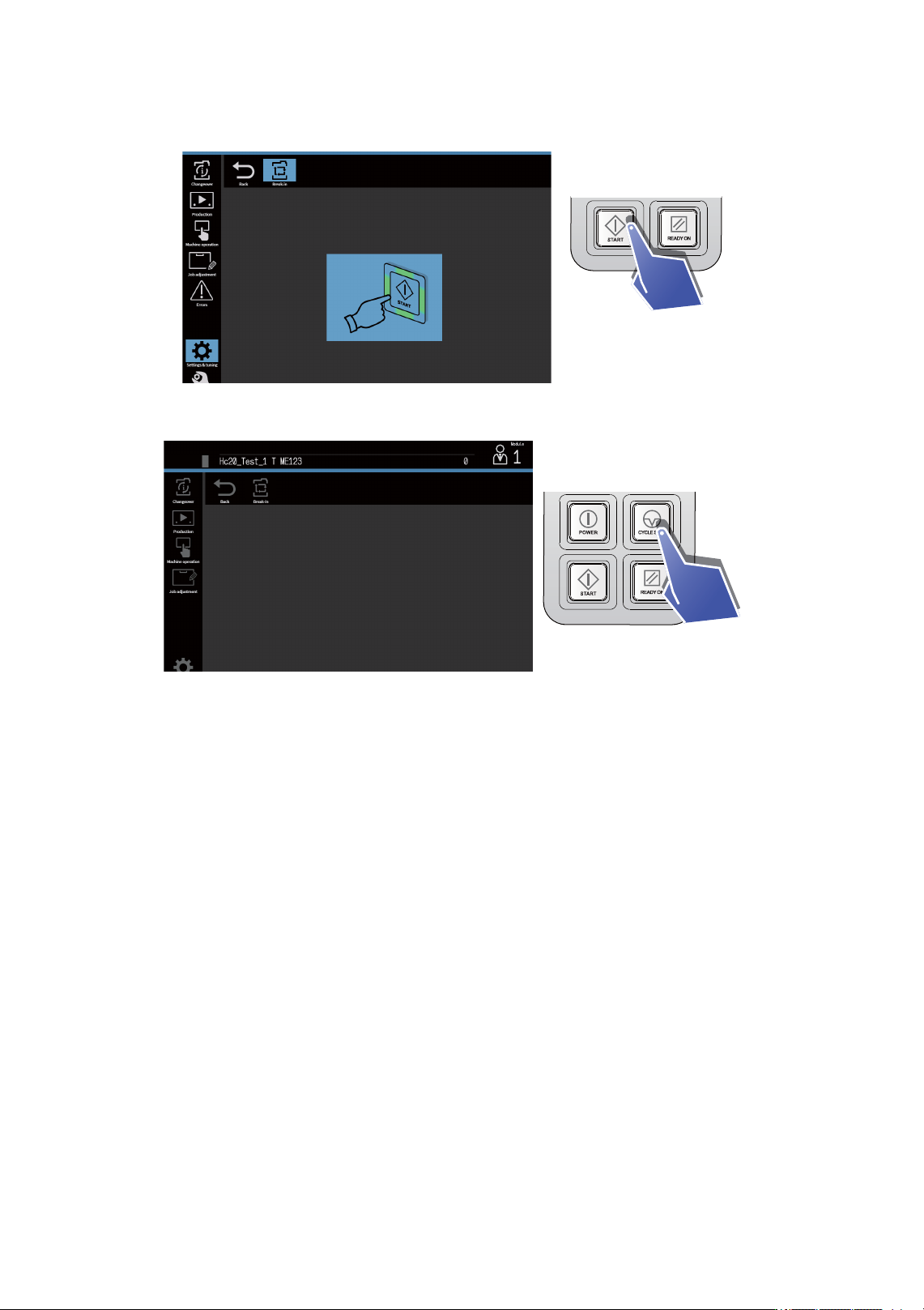

2. 请点击 [START] 按钮。开始磨合运转。
3. 停止运转时，请按 [CYCLE STOP] 按扭。
48SYS-0311b
48SYS-0312a
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
401
8.4 [JOG] 指令
选择 XY 机械手的各轴并使其动作的指令。
8.4.1 概要
可用 JOG 指令操作的马达轴如下所示。
8.4.2 注意事项
关于作业注意事项，请参考如下。
• 由于轴的移动，工作头可能会与侧光相机等干涉。请预先确认在移动处没有干涉物后再进行微动操
作。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
48SYS-0315a
Y
X
