系统手册-NXTR-S.pdf - 第299页
SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 275 4.9 运用智能加载车时的作业 4.9.1 概要 智能加载车时再模组、缓存站以及基 座缓存站之间配置与回收供料器的设 备。 生产期间，发生料尽的模组会停止元 件的吸取与贴装动作。请提前根据 Nexim 的 [Support pr oduct] 内显 示的料尽预告，将盒式供料器搭载到 缓存站内。 将生产中使用的元件 ( 盒式供料器 ) 搭载到缓存站后，由智能加载…
4. 生产时的作业 SYS-NXTR-015S0
274 NXTR 系统手册
4.8.3 在不拉出模组的情况下解除元件掉落异常
在生产过程中发生元件掉落异常 (192F) 或元件被带回异常 (1930) 时，可以在不拉出模组的情况下解除异
常。
注意事项
以下是作业时的注意事项。
• 请目视确认掉落的元件。
• 要使用此功能，必须以工程师权限登录。
作业步骤

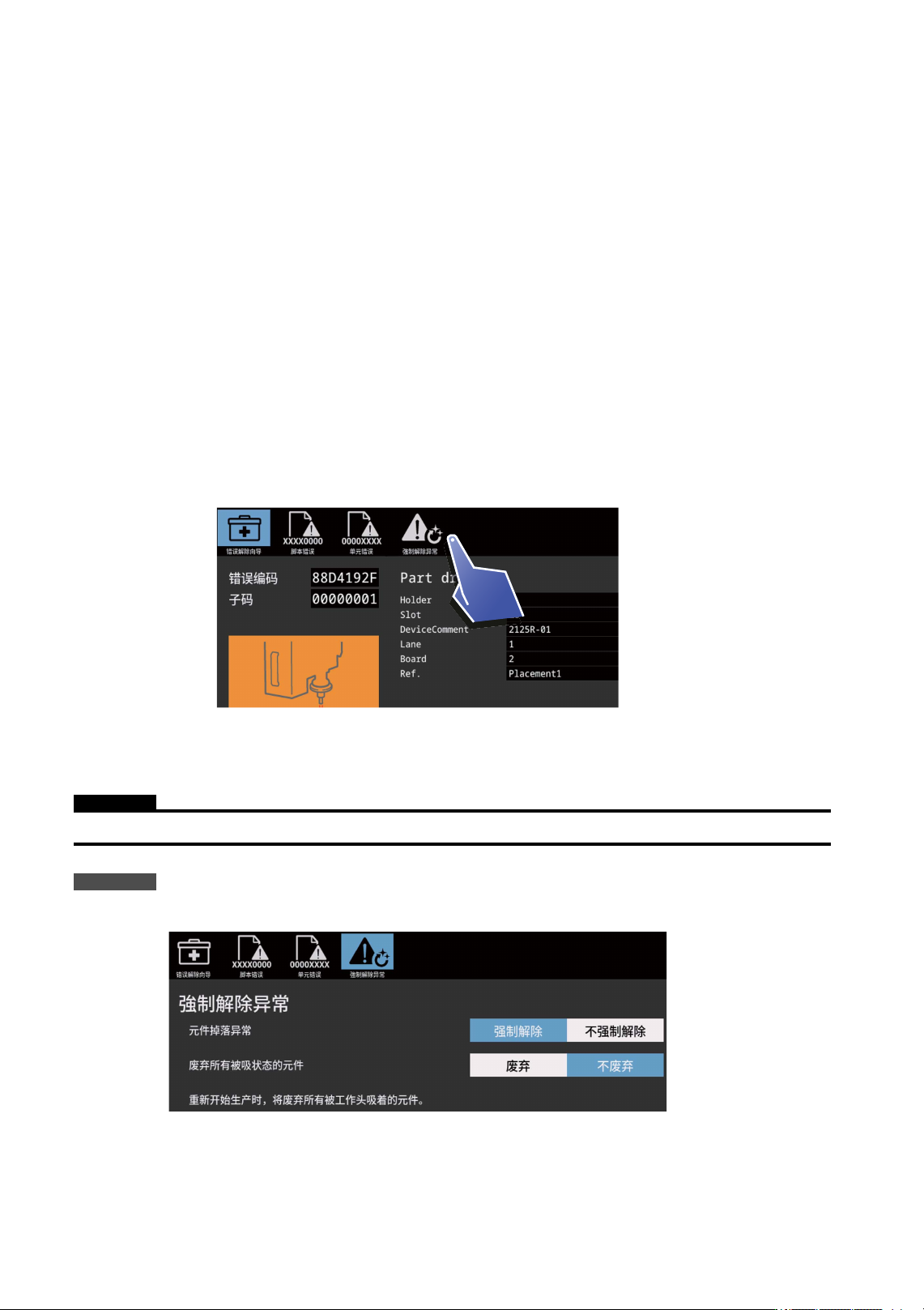

1. 发生元件掉落异常 (192F) 或元件被带回异常 (1930) 时，将显示 [ 强制解除异常 ] 指令。处理异常后，请
选择 [ 强制解除异常 ] 指令。
2. 请将 [ 元件掉落异常 ] 设置为 “ 强制解除 ”。
• 将贴装工作头吸着的所有元件从吸嘴上取下时，请将 [ 废弃所有被吸状态的元件 ] 设置为 “ 废弃 ”。
注意
将 [ 废弃所有被吸状态的元件 ] 设置为 “ 不废弃 ” 时，除了处理异常的吸嘴以外，其他吸嘴会发生元件掉落异常 (192F)。
备注
如果在贴装工作头吸着元件的状态下，将 [ 废弃所有被吸状态的元件 ] 设置为 “ 废弃 ”，则在下一次生产开始时，将废弃所有吸取中的元件。
3. 请按下 [START] 按钮。异常将被解除。
48SYS-0848-S
48SYS-0849-S
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
275
4.9 运用智能加载车时的作业
4.9.1 概要
智能加载车时再模组、缓存站以及基座缓存站之间配置与回收供料器的设备。
生产期间，发生料尽的模组会停止元件的吸取与贴装动作。请提前根据 Nexim 的 [Support product] 内显
示的料尽预告，将盒式供料器搭载到缓存站内。
将生产中使用的元件 ( 盒式供料器 ) 搭载到缓存站后，由智能加载车将供料器配置到 Job 指定的站位上。
智能加载车的动作优先度如下所示。
利用 Nexim 的 [Support product] 进行备料以及补料。Nexim 的 [Support product] 的详细设置方法请
参看 《Nexim 操作手册》以及 《Nexim Kitting Station 操作手册》。
4.9.2 如何提前配置元件 ( 供料器 )
当机器处于以下状态时，智能加载车会将元件 ( 供料器 ) 配置到模组上。
• 显示生产时使用元件的料尽预告
• 必要的元件 ( 盒式供料器 ) 被配置到缓存站或模组内
• 智能加载车开始运转
配置位置的优先度如下所示。
备注
获取 Job 的方法请参考 "3.2 Job 的获取与切换 "。
1 进行生产时的补料动作
Job 所指定的站位上未配置用于生产的元件 ( 盒式供料器 ) 时
2 免停生产的备料操作
提示料尽预告时
3 生产时不使用供料器的回收
机器上配置了生产时不使用的元件 ( 盒式供料器 ) 时
4 智能加载车的避让动作
没有必要作业时
1 目标模组的闲置站位
2 目标模组垂下基座缓存站的闲置站位
3 附近模组的基座缓存站的闲置站位
4. 生产时的作业 SYS-NXTR-015S0
276 NXTR 系统手册
准备元件 ( 供料器 )
生产开始前，如果 Job 指定的元件 ( 盒式供料器 ) 不在缓存站或模组上，Nexim 的 [Support product] 上
会显示使用元件的信息。
请确认界面上显示的信息并准备要搭载的盒式供料器。
进行元件验证
关于元件验证方法请参考 Nexim Kitting Station 操作手册 “5. 元件验证作业 ”。
1. 请在 Nexim 的 [ Support product] 界面内确认元件种类。
2. 请将新元件填装到盒式供料器内。( 具体方法请参看 《盒式供料器》。)
3. 请在 Nexim 的 [Support product] 界面内选择目标站位。
4. 请用手持式扫描器读取盒式供料器的 FIDL。
5. 请用手持式扫描器读取料卷的 DID( 序列号 ) 或元件条码。
48SYS-0188
