SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 201 操作步骤 需要事前将料带填装到 FUJI 智能供料器内。 1. 请将 FUJI 智能供料器底部滑轨放在指定的料槽内。 2. 保持水平状态将 FUJI 智能供料器向前推。 3. 请向上推锁柄。直接将 FUJI 智能供料器推进 MFU 并将前端的插件插入 MFU。 48SYS-0268 48SYS-0269 48SYS-0270 1 2
3. 生产的准备 SYS-NXTR-015S0
200 NXTR 系统手册
3.8 FUJI 智能供料器的装卸
说明箱 MFU 搭载 FUJI 智能供料器的步骤。
3.8.1 如何搭载 FUJI 智能供料器
注意事项
操作时的注意事项如下所示。
• 搭载供料器时请握紧供料器底部，以防 FUJI 智能供料器掉落到地面上。
• 请将 FUJI 智能供料器底部的导轨正确插入料槽。安装方法有误时，FUJI 智能供料器有可能与贴装工
作头干涉而损坏。
48SYS-0266
48SYS-0267
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
201
操作步骤
需要事前将料带填装到 FUJI 智能供料器内。

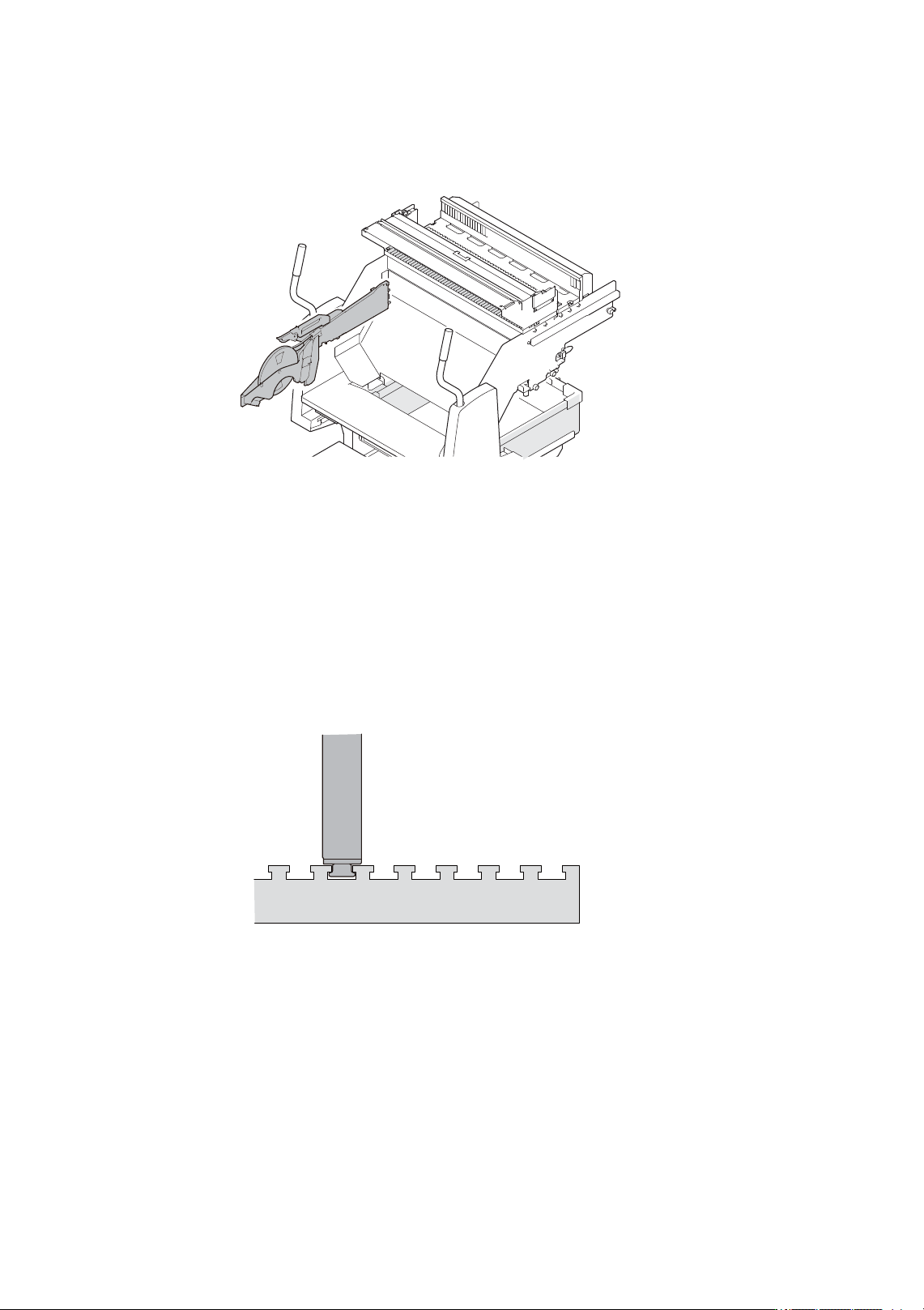

1. 请将 FUJI 智能供料器底部滑轨放在指定的料槽内。
2. 保持水平状态将 FUJI 智能供料器向前推。
3. 请向上推锁柄。直接将 FUJI 智能供料器推进 MFU 并将前端的插件插入 MFU。
48SYS-0268
48SYS-0269
48SYS-0270
1
2
3. 生产的准备 SYS-NXTR-015S0
202 NXTR 系统手册
4. 请向下压锁柄。FUJI 智能供料器被 MFU 夹紧。请确认供料器上面的 “ PWR” 指示灯变亮。
3.8.2 如何取出 FUJI 智能供料器
在机器运转过程中，可以取出显示为红色站位的 FUJI 智能供料器。
注意事项
操作时的注意事项如下所示。
• 请握紧 FUJI 智能供料器的把手取出供料器。
• FUJI 智能供料器被 MFU 夹紧。取出时，如果不解锁并强行拔出供料器，有可能损坏 FUJI 智能供料
器。
48SYS-0271
48SYS-0490a
