4.6.2 如何安装料盘
从料盘单元 -M 取出料盘，装上生产使用的料盘。
注意事项
以下是作业时的注意事项。
• 料盘具备方向性。将料盘插入料盘单元 -M 后，请检查料盘方向是否正确。
• 打开或关闭正面安全门时，请避免对设备造成冲击。否则，可能会导致元件偏离原位或从元件脱盘
的状况。出于安全考虑，正面安全门可能会自动上锁，不能打开。请勿强行开门。
• 请勿使用右前方有缺口的料盘。
拉出料盘
1. 请打开料盘单元 -M 正面安全门。
48SYS-0707
48SYS-0706
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
263
2. 请抬起料盘挡块。
3. 如果要补料的站位中存在料盘，请将其拉出。
进行元件核对
不使用元件核对功能时，可跳过这项操作。
关于元件核对的更多内容请参看 《Nexim Kitting Station 操作手册》的 “ 5. 元件验证作业 ”。
1. 请在 Nexim 或 KIT Handy 的界面上选择要验证的站位。
2. 请利用手持式扫描仪或 KIT Handy 进行以下的作业。
• 请读取料盘的元件条形码 DID( 序列号 )
3. 请指定首个要吸取的元件 ( 参看 “4.6.3 如何指定吸取开始的元件 ”)。
48SYS-0707
48SYS-0708
48SYS-0175
4. 生产时的作业 SYS-NXTR-015S0
264 NXTR 系统手册
插入料盘
1. 请将料盘插入目标站位。
备注
请轻轻地插入料盘，以免给料盘造成冲击。另外，请避免料盘接触到站位内侧的挡块，万一接触时应将料盘稍微前移。

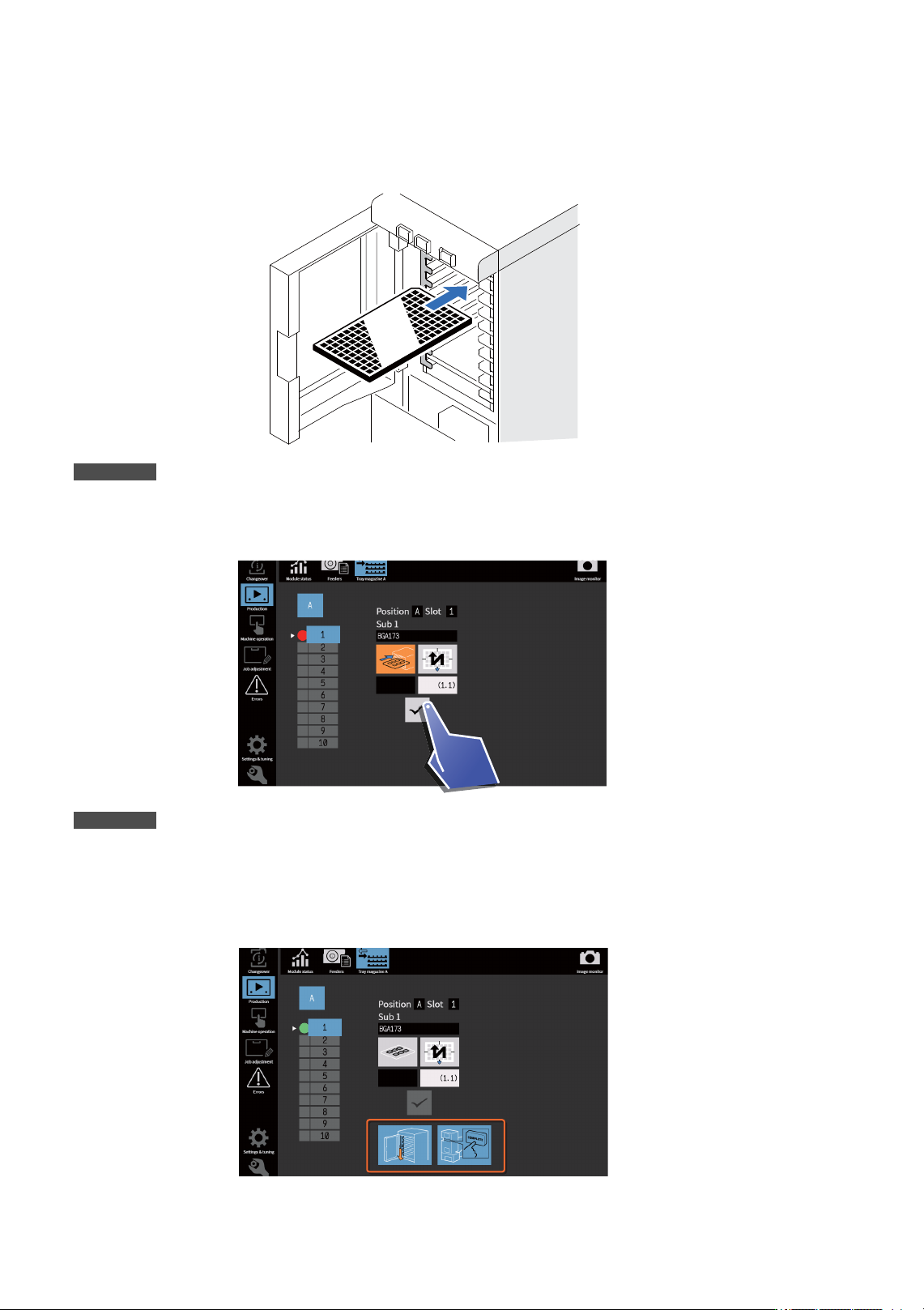

2. 搭载料盘的站位被选择状态下，请点击料盘安装的案件。
备注
运用元件对照功能时，可跳过这项操作。
3. 如果其他站位也发生料盘的安装向导，请重复以上的操作。
4. 完成料盘安装后，会提示您点击 [COMPLETE] 按钮。
48SYS-0709
48SYS-0713
