4. 生产时的作业 SYS-NXTR-015S0
276 NXTR 系统手册
准备元件 ( 供料器 )
生产开始前，如果 Job 指定的元件 ( 盒式供料器 ) 不在缓存站或模组上，Nexim 的 [Support product] 上
会显示使用元件的信息。
请确认界面上显示的信息并准备要搭载的盒式供料器。
进行元件验证
关于元件验证方法请参考 Nexim Kitting Station 操作手册 “5. 元件验证作业 ”。
1. 请在 Nexim 的 [ Support product] 界面内确认元件种类。
2. 请将新元件填装到盒式供料器内。( 具体方法请参看 《盒式供料器》。)
3. 请在 Nexim 的 [Support product] 界面内选择目标站位。

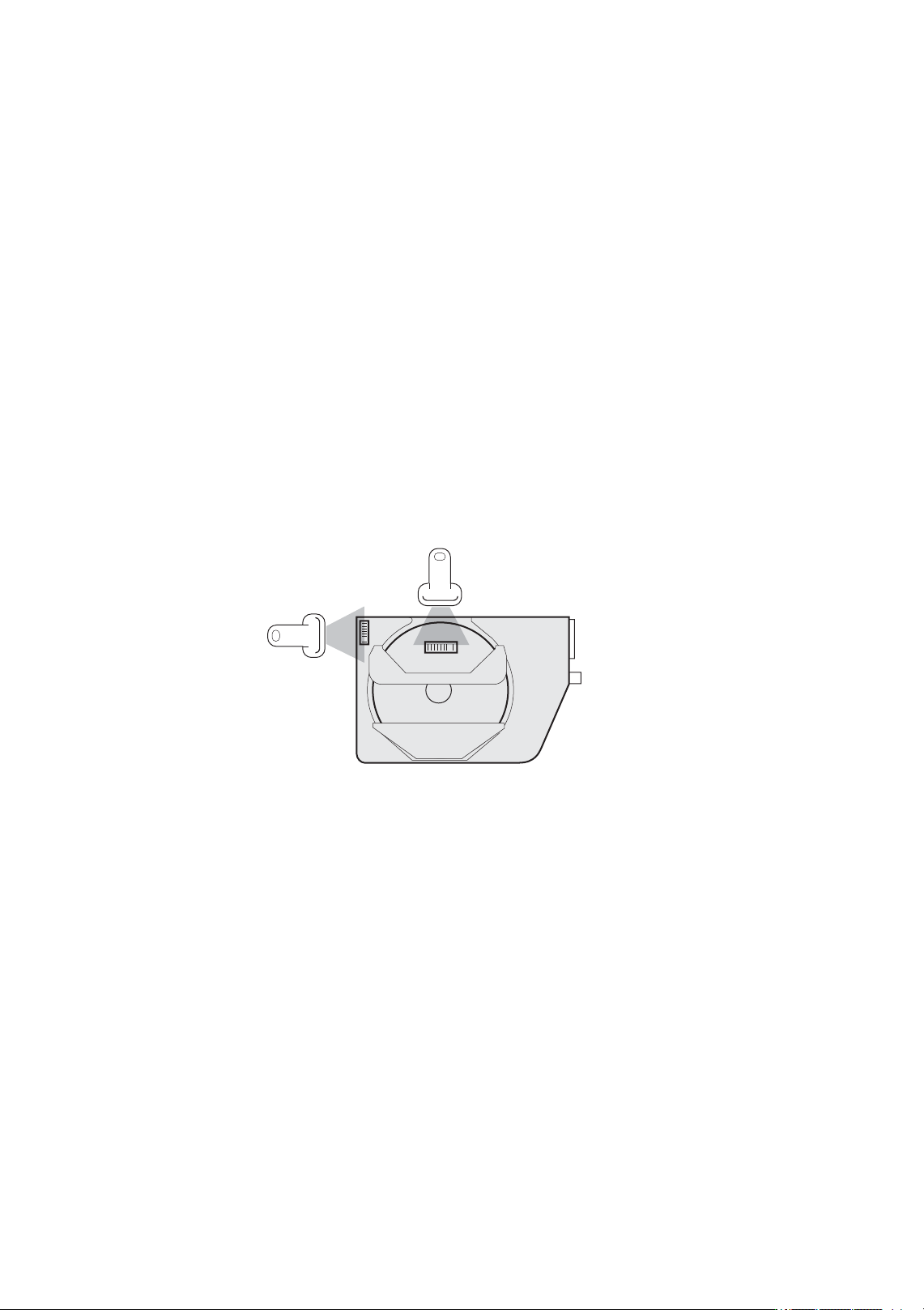

4. 请用手持式扫描器读取盒式供料器的 FIDL。
5. 请用手持式扫描器读取料卷的 DID( 序列号 ) 或元件条码。
48SYS-0188
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
277

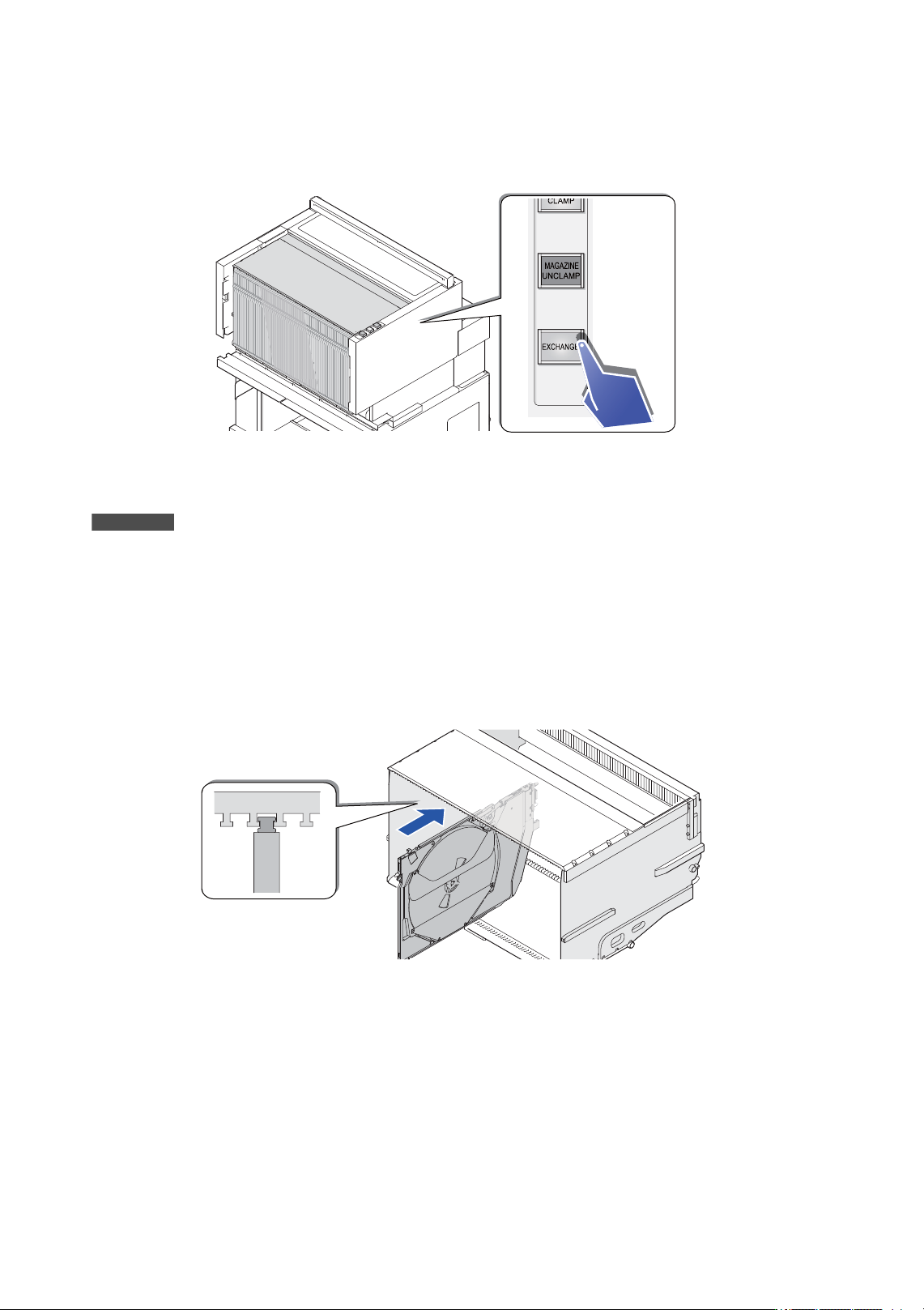

限制智能加载车进入缓存站的前面
1. 请长按缓存站上的 [Exchange] 按扭。直到按钮亮灯。
2. 智能加载车处于缓存站附近时，请先完成前项操作，再撤回到智能加载车的激光扫描区。请将智能加
载车移动到模组附近。
备注
关于智能加载车的激光扫描区的详细情况请参考 "4.9.5 智能加载车的移动以及移动时的注意事项 "。
向缓存站搭载盒式供料器
如果是闲置站位，则可任意搭载。
1. 请将盒式供料器的上部插入目标站位的供料器导轨内。
48SYS-0446
48SYS-0072
4. 生产时的作业 SYS-NXTR-015S0
278 NXTR 系统手册

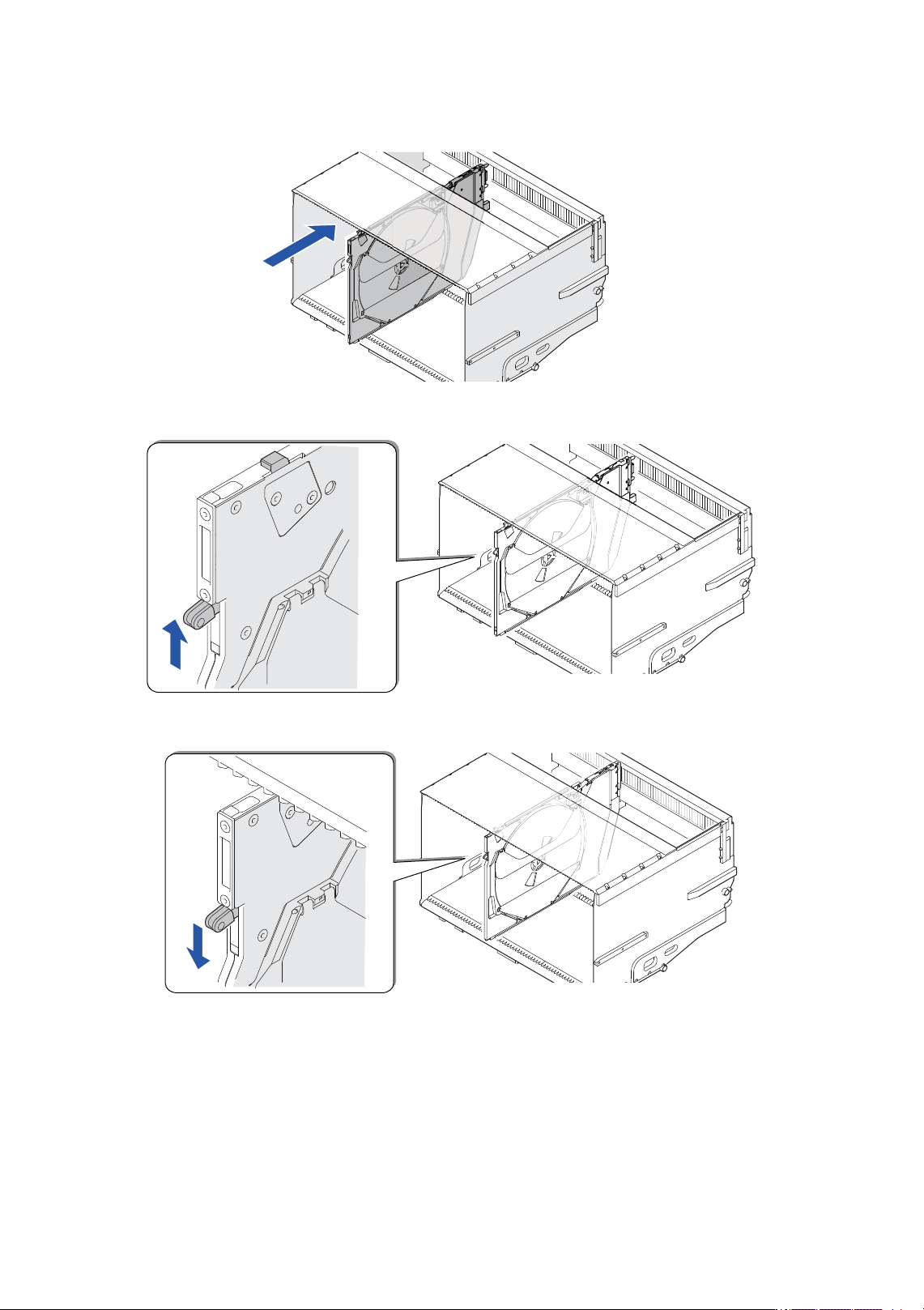

2. 请送进盒式供料器。
3. 请向上推锁柄。保持此状态顺势推入盒式供料器，使前端的连接器与供料器箱连接。
4. 请向下压锁柄。请确认盒式供料器已被固定到供料器箱内。
48SYS-0073
48SYS-0074
48SYS-0075
