SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 247 4.4 补充编带元件 (A 型模组 ) A 型生产线运用时，由智能加载车向模 组搭载供料器。请将新的供料器搭 载到缓存站内。( 请参看 "4.9 运 用智能加载车时的作业 ") 4.4.1 料尽预告 请在 Nexim[ 生产支持 ] 中找到发生料尽预告的站位。 4.4.2 如何搭载盒式供料器 准备编带元件 请根据向导区显示的信息，将 料卷安…
4. 生产时的作业 SYS-NXTR-015S0
246 NXTR 系统手册

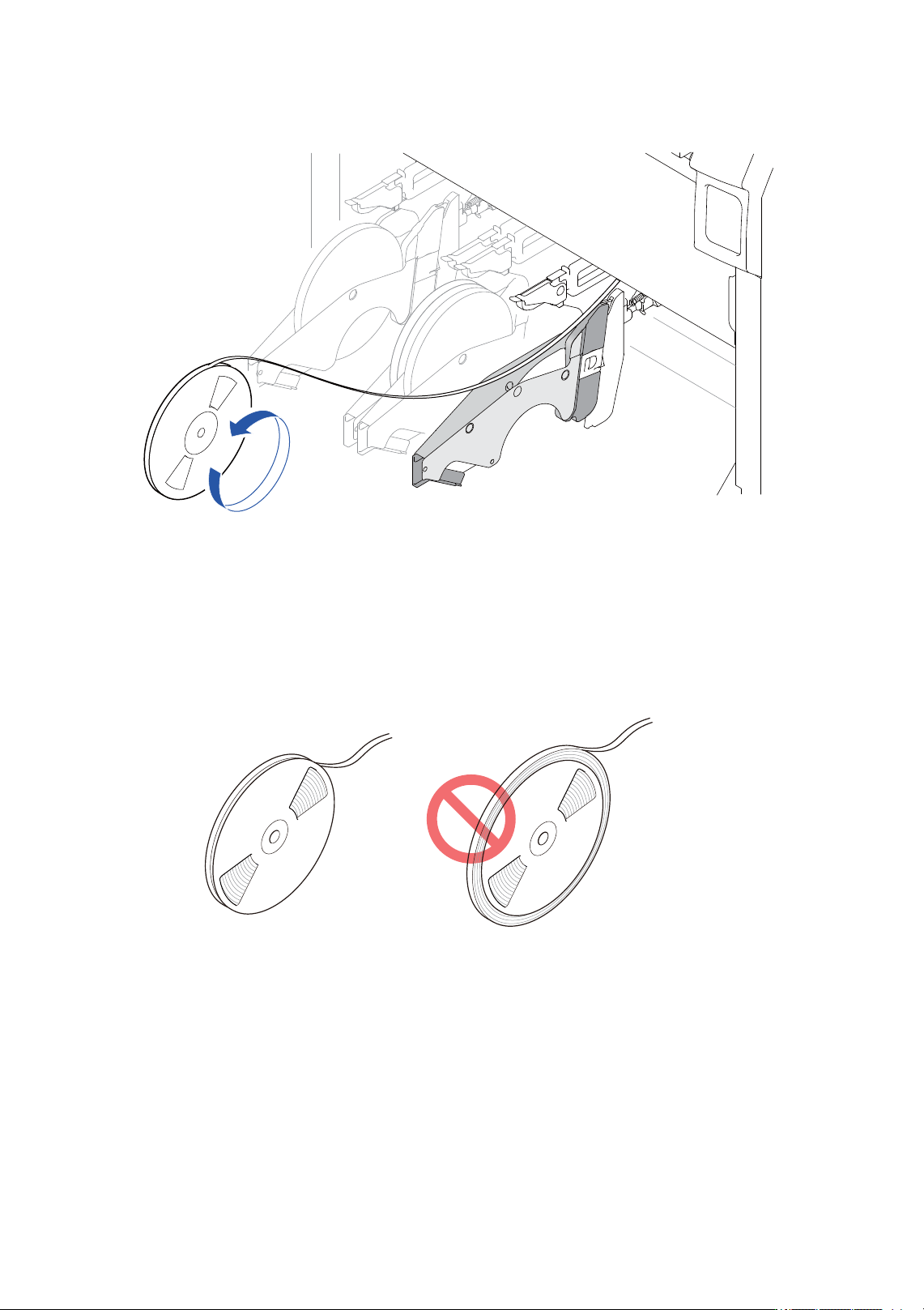

4. 请将料带卷取成料卷并填装到料卷托架内。
5. 使用 Verify 功能时，点击 Kit Handy 上显示的信息后，Nexim 将报告已经结束料带拼接作业。
料带拼接的时机与料带重卷时的注意点
料带拼接是在当前使用的载带内元件很少时进行的作业。如果在元件充足的状况下进行料带拼接，则卷取
载带后，料卷直径或超出料卷规格。
以此状态向料卷托架填装时，除了会导致载带与供料器发生干扰外，也会成为因不规整的料带扭曲等导致
送料不良的原因。
请避免卷取的载带超出料卷直径。
48SYS-0560
48SYS-0562
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
247
4.4 补充编带元件 (A 型模组 )
A 型生产线运用时，由智能加载车向模组搭载供料器。请将新的供料器搭载到缓存站内。( 请参看 "4.9 运
用智能加载车时的作业 ")
4.4.1 料尽预告

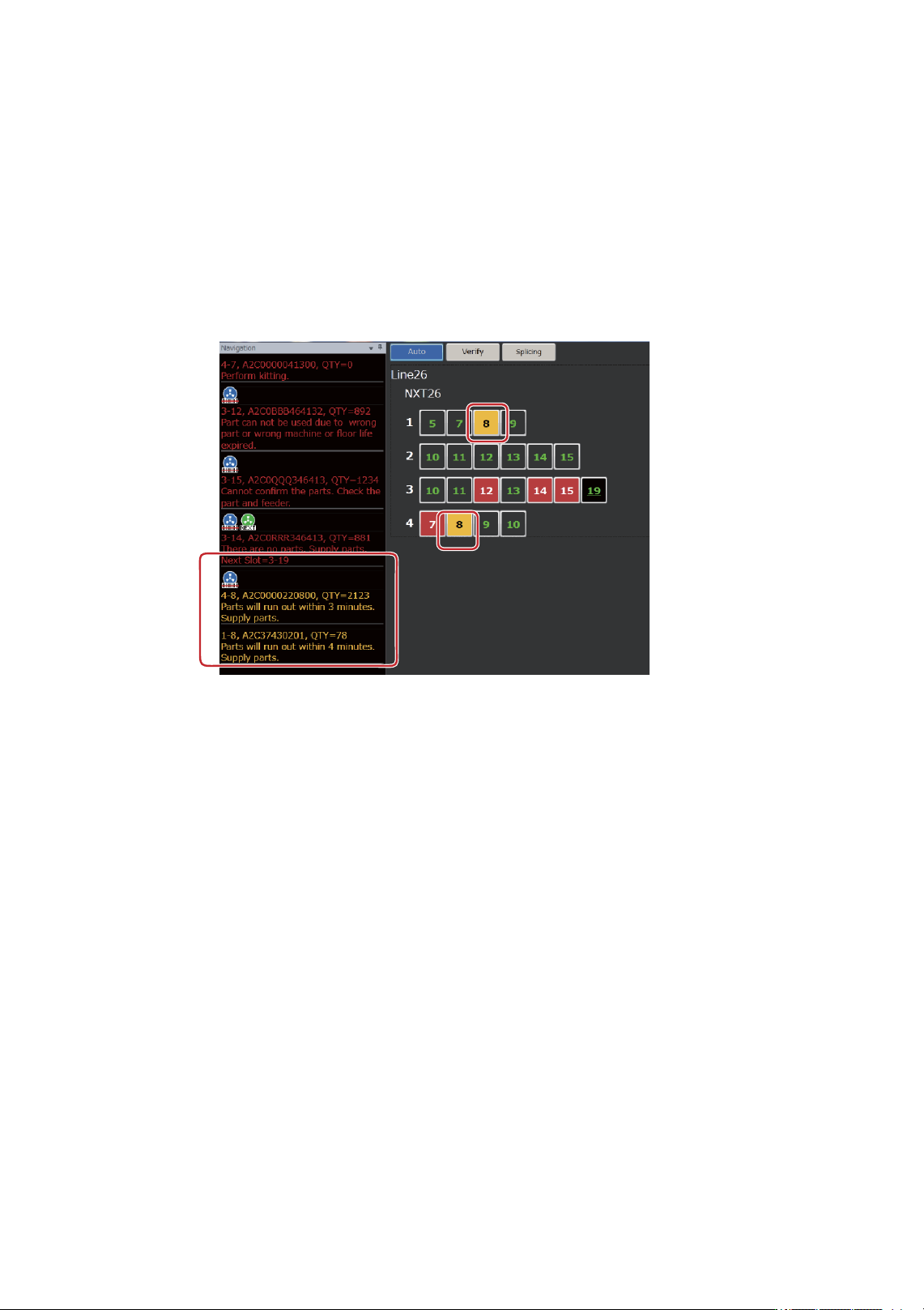

请在 Nexim[ 生产支持 ] 中找到发生料尽预告的站位。
4.4.2 如何搭载盒式供料器
准备编带元件
请根据向导区显示的信息，将料卷安装到发生料尽预告站位的盒式供料器内。
进行元件验证
元件验证的相关内容请参考 Nexim Kitting Station 操作手册的 “5. 元件验证作业 ”。
1. 请在 Nexim 的 [ Support product] 界面内确认元件种类。
2. 请将新元件填装到盒式供料器内。( 具体方法请参看 《盒式供料器》。)
3. 请在 Nexim 的 [Support product] 界面内选择目标站位。
4. 请用手持式扫描器读取盒式供料器的 FIDL。
48SYS-0625-S
4. 生产时的作业 SYS-NXTR-015S0
248 NXTR 系统手册
5. 请用手持式扫描器读取料卷的 DID( 序列号 ) 或元件条码。
禁止智能加载车移动到缓存站前方
限制智能加载车移动，以免妨碍作业。

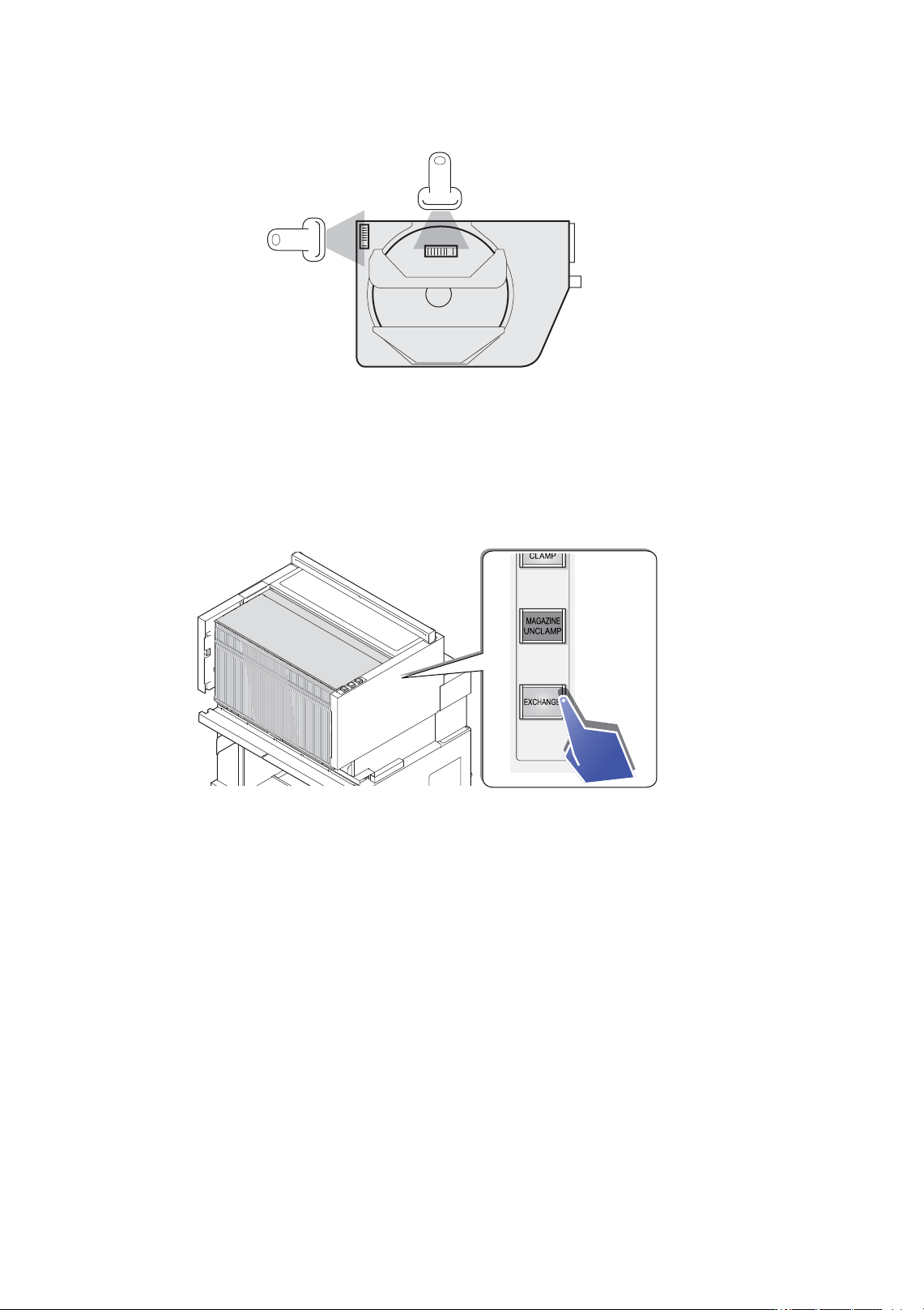

1. 请长按缓存站上的 [Exchange] 按扭。直到按钮亮灯。
2. 智能加载车处于缓存站附近时，请先完成前项操作，再撤回到智能加载车的激光扫描区。请将智能加
载车移动到模组附近。
48SYS-0188
48SYS-0446
