SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
159
3.4.2 如何取出吸嘴
注意事项
关于作业注意事项，请参考如下。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤
1. 请点击 [START] 按键。装在工作头上的吸嘴将返回到吸嘴置放台。
• 工作头上未搭载吸嘴时，不需要此操作。
2. 请点击 [START] 按钮。模组被松开。
• 搭载料盘单元的模组上显示取出料盘单元的向导。请点击 [START] 按键取出料盘单元，然后松开模
组。
48SYS-0484a
48SYS-0161c
48SYS-0163
3. 生产的准备 SYS-NXTR-015S0
160 NXTR 系统手册
3. 请握紧锁柄并平缓地将模组向外拉出。
4. 显示吸嘴的配置向导。
5. 请按住夹持器的按钮并将吸嘴置放台抬起一半。在此状态下取出吸嘴置放台。
6. 请滑动表面的活动夹板，取出吸嘴。
备注
• 滑动活动夹板后，将专用插销 (2MHEMJ0013**) 插入夹板的插孔内，可保持夹板被拉开的状态。
• 需要在湿度不超过 30% 的环境下保管取出的吸嘴。
48SYS-0025
48SYS-0285b
48SYS-0035a
1
2
48SYS-0036b
2MHEMJ0013**
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
161

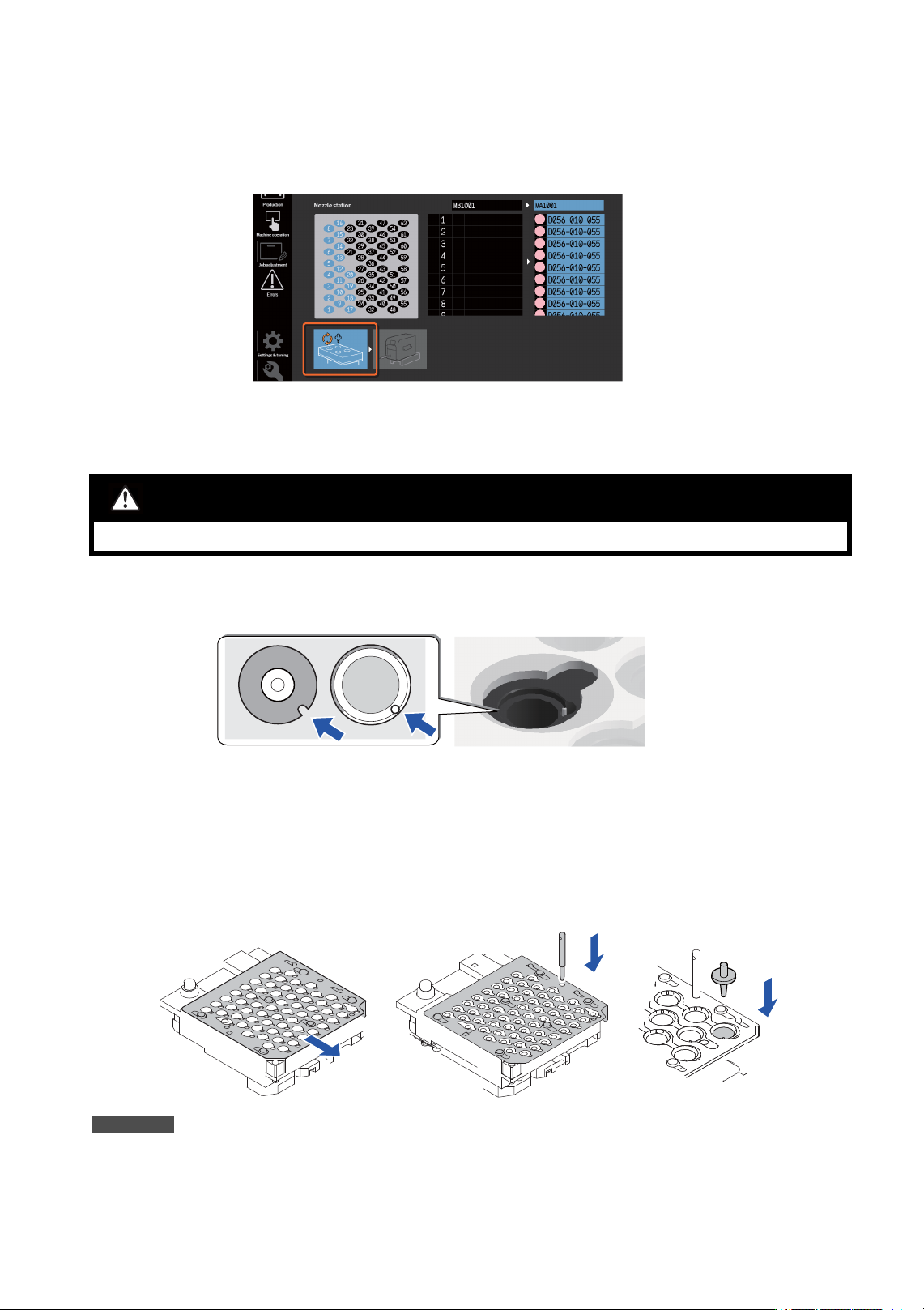

3.4.3 如何安装吸嘴
取出吸嘴后，操作界面上显示出吸嘴的配置向导。请从这里开始操作。
注意事项
操作时的注意事项如下所示。
• 在摆放吸嘴时，请将吸嘴的缺口对准吸嘴置放台的定位销。如果定位销没有对准缺口位置，则有可
能导致吸嘴切换错误。
操作步骤
1. 请准备要搭载到机器上的吸嘴置放台。
2. 请滑动表面的活动夹板，摆放必要的吸嘴。
备注
滑动活动夹板后，将专用插销 (2MHEMJ0013**) 插入夹板的插孔内，可保持夹板被拉开的状态。
注意
• 将吸嘴置放台搭载到机器上时，请勿夹到手指。
48SYS-0285b
48SYS-0037
48SYS-0038b
2MHEMJ0013**
