3. 生产的准备 SYS-NXTR-015S0

144 NXTR 系统手册

3.1 换线列表内的项目

可以从换线菜单进行 Job 的获取和变更、机器的安装。

机器的安装与 Job 的设置有差异时，需要对应的菜单的背景显示橙色。

指令名功能

变更 Job 可以从 LCU 进行 Job 的获取或切换。

系统单元表示元件相机或 LCR 单元的更换向导。

供料单元表示供料器箱和 MFU、料盘单元等供应单元的更换向导。

搬运轨道表示支撑销的更换和搬运轨道宽度的变更向导。

工作头表示工作头的更换向导。

吸嘴表示吸嘴的更换向导。

元件单元表示供料器和料盘的安装向导。

48SYS-0758

48SYS-0759

SYS-NXTR-015S0 3. 生产的准备

NXTR 系统手册

145

3.2 Job 的获取与切换

Job 是生产电路板时所需要的信息数据。运转时，请通过 Nexim( 综合生产系统 ) 获取 Job。

3.2.1 如何获取 Job

当模组内没有 Job 或保存的 Job 与当前生产不符时，需要获取有效 Job。

获取 Job 时，需要重新从 Nexim （综合生产系统）向 LCU 上传 Job。

备注

有关从 Nexim 传送 Job 的具体方法请参考《Nexim 操作手册》的 “7. 运用 ”。

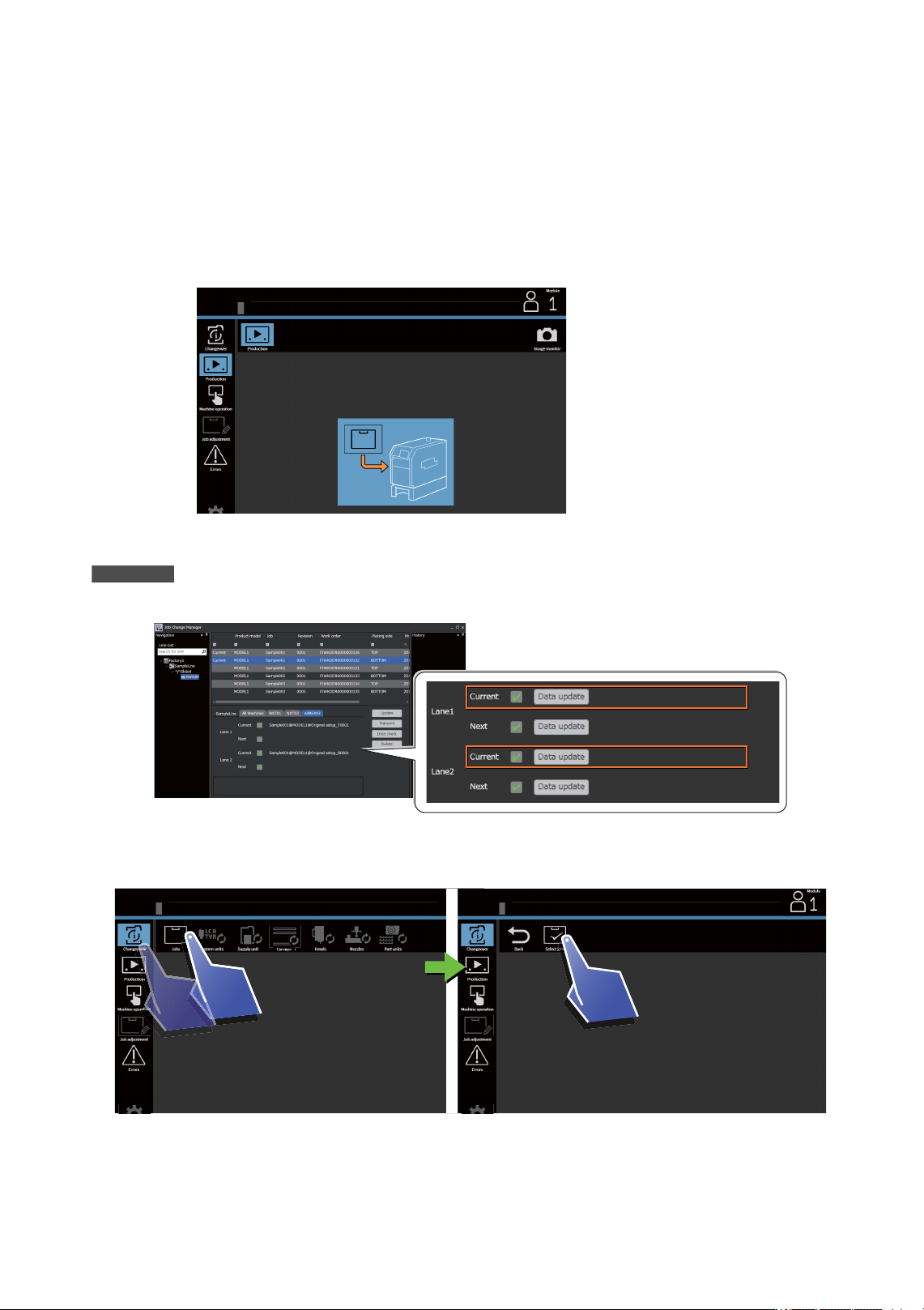

1. 请选择 [ 换线 ]-[Job]-[ 选择 Job]。

48SYS-0435b

48SYS-0020a

Hc20_Test_1 T ME123

48SYS-0436c

3. 生产的准备 SYS-NXTR-015S0

146 NXTR 系统手册

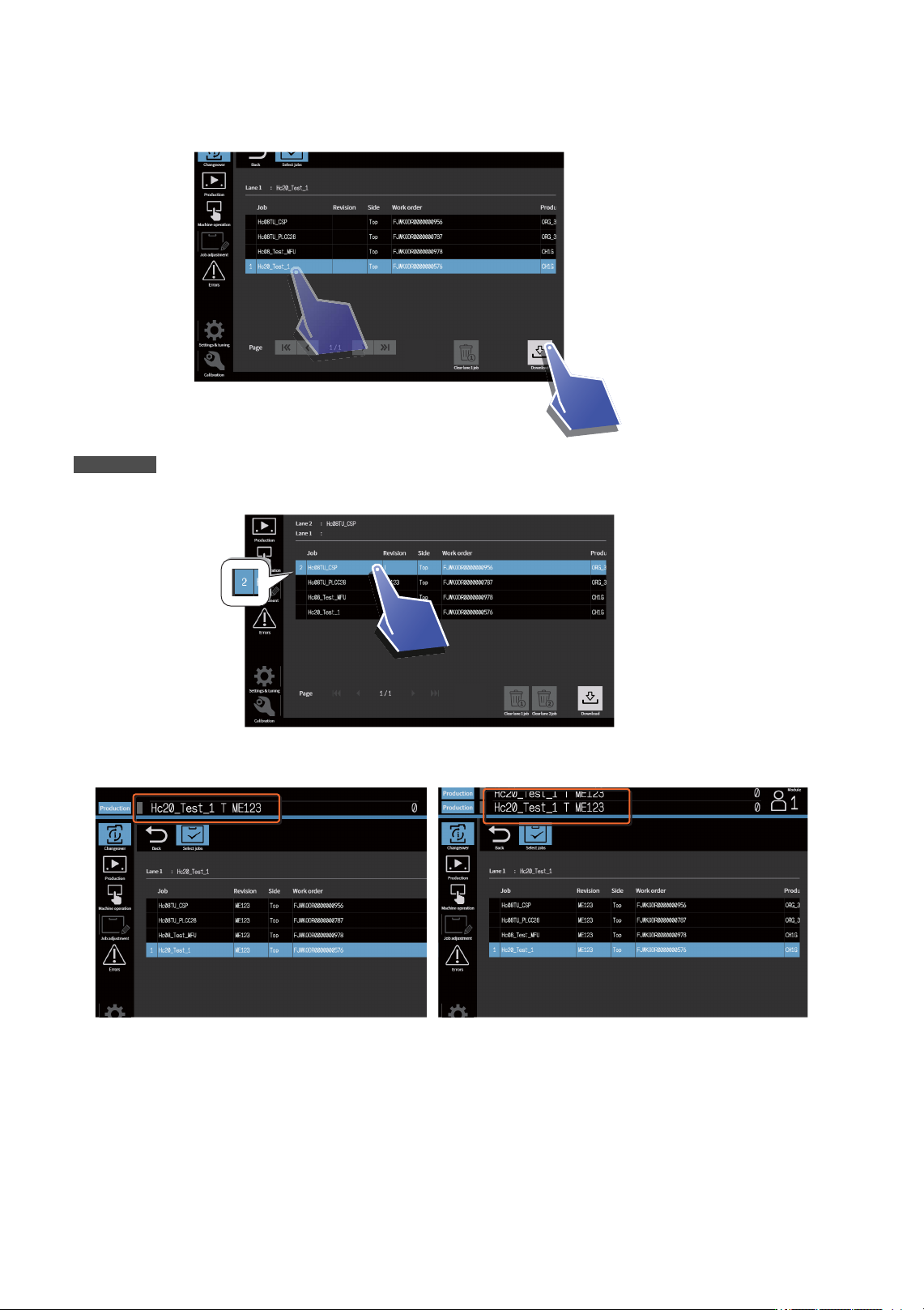

2. 请选择生产时使用的 Job，然后点击 [ 下载 ]。

备注

在双轨规格的机器上进行双通道生产时，只要重新点击 Job 或选择其他 Job，便可作为通道 2 使用的 Job 下载。

3. 获取 Job 后，操作界面上将显示 Job 名。

48SYS-0281c

0123456

48SYS-0482b

0123456
