SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 297 4. 请踩住脚踏板将供料器箱搭载到缓存站上。 5. 请按 [MAGAZINE CLAM P] 按钮。 6. 请握住两侧手柄向外拉出 FMC。 48SYS-0121a 48SYS-0122a 48SYS-0087a 1 2
4. 生产时的作业 SYS-NXTR-015S0
296 NXTR 系统手册
4.11.2 如何向缓存站安装供料器箱
将 FMC 连接到缓存站上，然后搭载供料器箱。
注意事项
操作时的注意事项如下所示。
操作步骤
1. 请限制智能加载车的移动，以免妨碍操作。取出供料器箱后继续操作时，不需要该操作。
a. 请长按缓存站上的 [Exchange] 按扭。直到按钮亮灯。智能加载车将无法靠近缓存站。
b. 智能加载车处于缓存站附近时，请先完成前项操作，再撤回到智能加载车的激光扫描区。请将智能
加载车移动到模组附近。
2. 请面向缓存站配置 FMC。
3. 请平缓向前推 FMC，将导轨插入缓存站的开口位置。将 FMC 连接到缓存站上后，导轨将被夹紧。
注意
• 向缓存站安装 FMC 时，请勿将手伸入 FMC 与缓存站之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0120a
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
297
4. 请踩住脚踏板将供料器箱搭载到缓存站上。
5. 请按 [MAGAZINE CLAMP] 按钮。
6. 请握住两侧手柄向外拉出 FMC。
48SYS-0121a
48SYS-0122a
48SYS-0087a
1
2
4. 生产时的作业 SYS-NXTR-015S0
298 NXTR 系统手册
4.12 跟踪数据的获取与保存
如果运转时发生异常，跟踪数据将被保存于 LCU 内。请获取跟踪数据并有效用于故障排除。
此外，如果保存数据的总数超过 500GB，则从最旧数据开始依次删除。

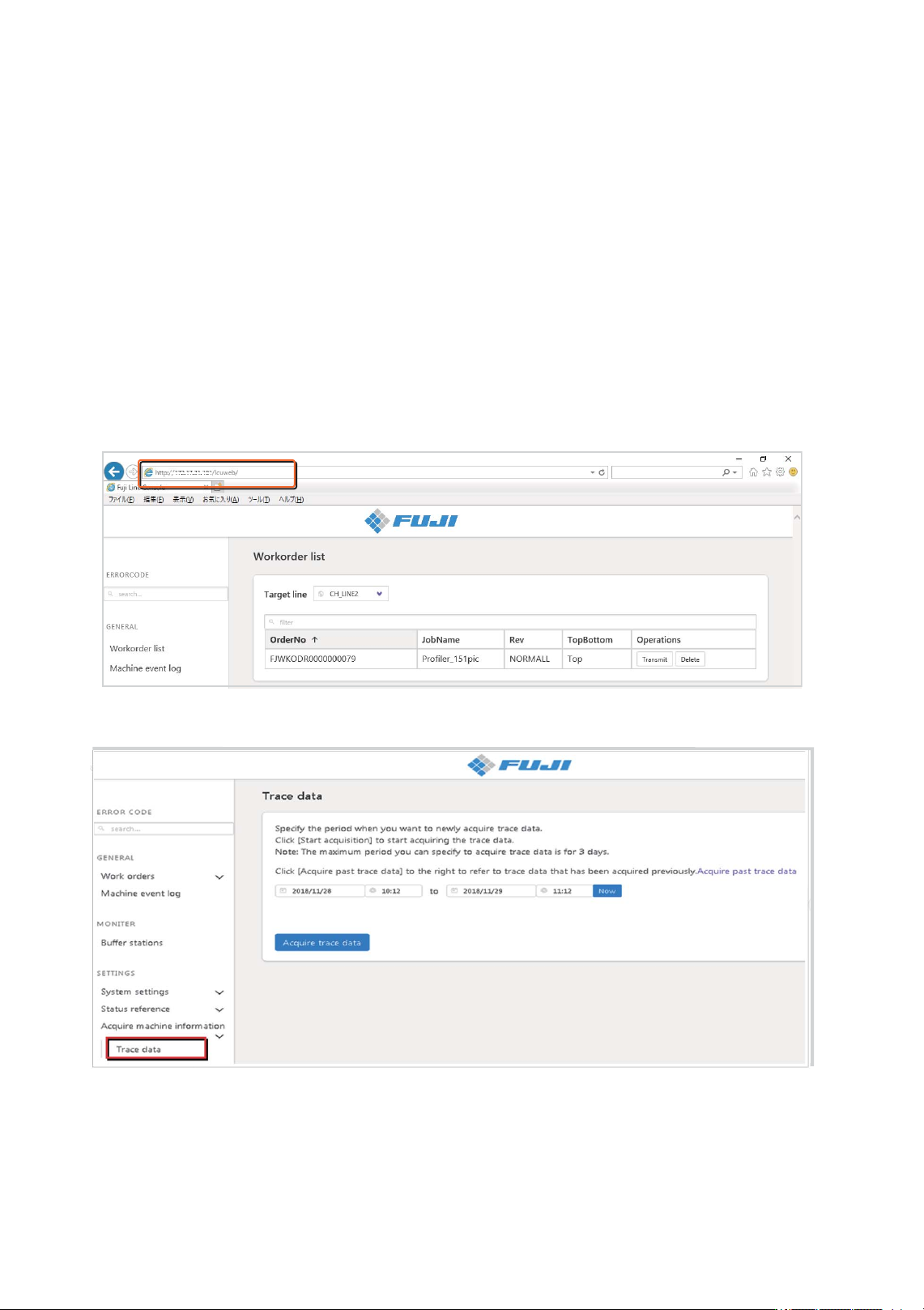

4.12.1 如何获取跟踪数据
请访问 Line Console 获取可跟踪性数据。作为使用的网页浏览器，推荐 Google Chrome 或 Microsoft
Edge。
1. 请启动浏览器并在地址栏中输入以下地址。
• LCU 的计算机名 ( 或 IP 地址 )/lcuweb/
2. 请从 [SETTINGS] 的菜单选择 [Acquire machine information]-[Trace data]。
48SET-0267-E
48SYS-0423-E
