SYS-NXTR-015S0 6. 机器操作的各种指令 NXTR 系统手册 343 如何确认吸取位置 1. 请激活刻度按键，在影像上显示刻度。刻度中心是吸取位置 。 • 点击刻度按键可以进行显示刻 度与隐藏刻度的切换。 2. 请确认供料器的送料步距。点击显示的数字可变更步距。 注意 该步骤只对盒式供料器有效。 如果是智能供料器，则请用 DIP 开关来变更步距。 3. 请移动到吸取元件的位置上。请分别点击以下按键。 • [Forward …
6. 机器操作的各种指令 SYS-NXTR-015S0
342 NXTR 系统手册
如何拍摄吸取位置
1. 请选择静止图像或实时图像。
2. 定位相机拍摄吸取位置。如果完成校正，将在包含补正的位置上显示吸取位置。
3. 调整影像使其更清晰。请分别点击以下按键。
• [亮度]：分为5个等级。
• [ 光源 ]：俯射、侧射以及俯射＋侧射。
• [ 颜色 ]：红色、蓝色以红色 + 蓝色。
48SYS-0511b
48SYS-0513a
48SYS-0516
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
343
如何确认吸取位置
1. 请激活刻度按键，在影像上显示刻度。刻度中心是吸取位置。
• 点击刻度按键可以进行显示刻度与隐藏刻度的切换。
2. 请确认供料器的送料步距。点击显示的数字可变更步距。
注意
该步骤只对盒式供料器有效。如果是智能供料器，则请用 DIP 开关来变更步距。
3. 请移动到吸取元件的位置上。请分别点击以下按键。
• [Forward 送料 ]：载带向前移动 1 个设定的送料步距。
• [Return to origin 原点复原 ]：将送料孔的停止位置与元件传感器重合。
• [Reverse 撤回 ]：载带向后退回 1 个设定的送料步距。
4. 请确认元件的吸取位置。
48SYS-0514a
48SYS-0515
6. 机器操作的各种指令 SYS-NXTR-015S0
344 NXTR 系统手册

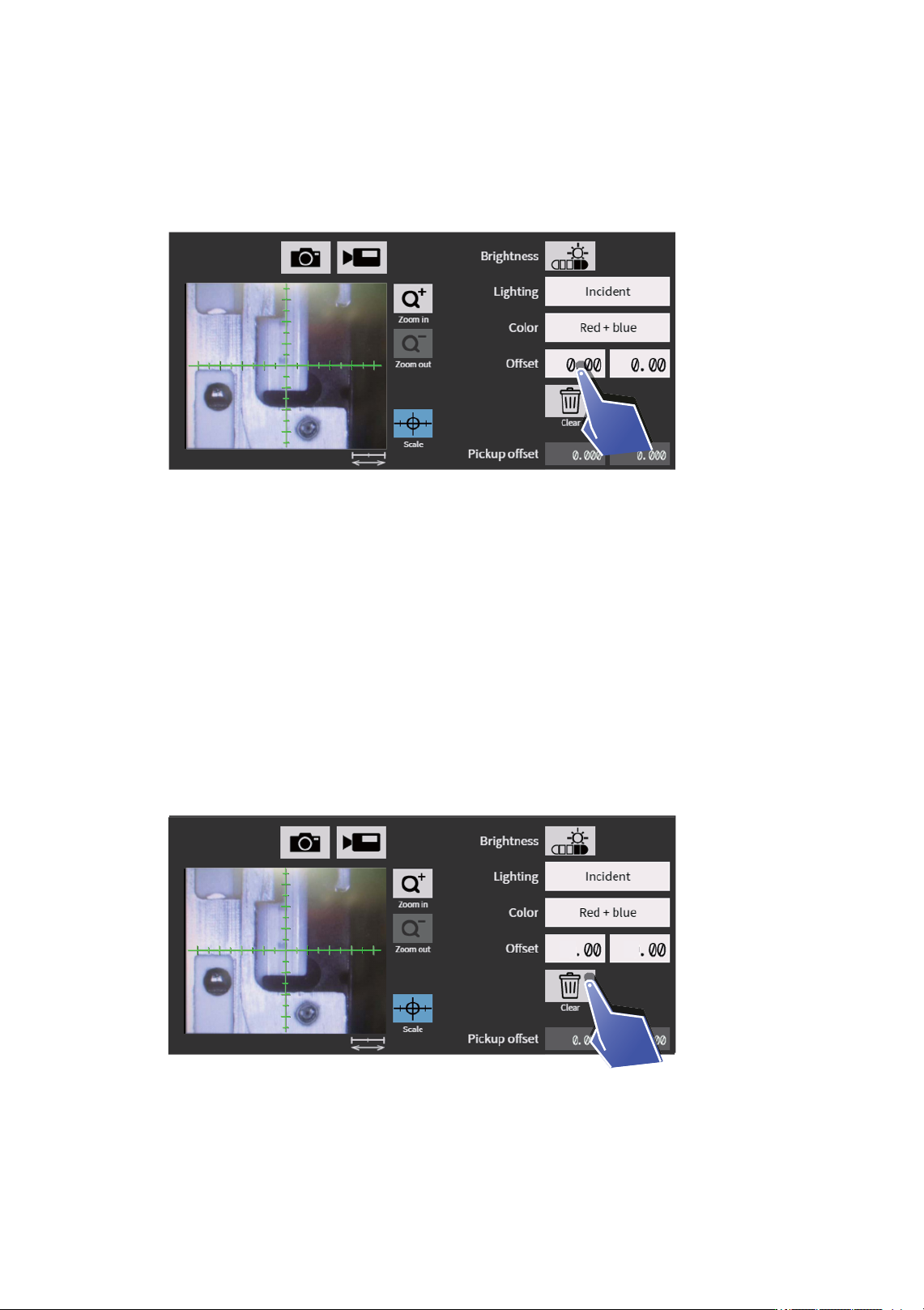

如何设置 pickup offset
1. 拍摄吸取位置，确认刻度中心和凹槽中心之间的偏移量。刻度的中心便是吸取位置。
2. 请设置 pickup offset。点击显示的数字 (X 方向、Y 方向 )，便可变更偏移量。
3. 请拍摄吸取位置。料腔中心会显示在完成校正的位置。
如何清除 pickup offset
机器上设置的 pickup offset 重新启动机器时也不会被清除。在以下情况下会被清除。
• 当插入带有不同元件注释的供料器时
• 当有拼接料带切换到不同的元件注释的元件时
• 通过界面操作清除 pickup offset 时
以下说明通过界面操作清除 pickup offset。
1. 请在吸取位置操作界面上点击 [Clear] 按键。
2. pickup offset 变为 “0.00”。
48SYS-0780
48SYS-0781
