13. 问题解答 SYS-NXTR-015S0 504 NXTR 系统手册 13.2.4 CFast 卡的更换与机器应用软件的安装置 本章节主要说明 CFast 卡的更换步 骤和更换后的机器应用软件的安装步骤。CF ast 卡使用在其他 CPU 箱中 使用过的旧卡。 将新 CFast 卡安装到 CPU 箱时，请完成以下作业。 • 通过 cfRepair 写入 C Fast 卡 ( 参考 " 13.3 CFast 卡、SD 卡损…
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
503

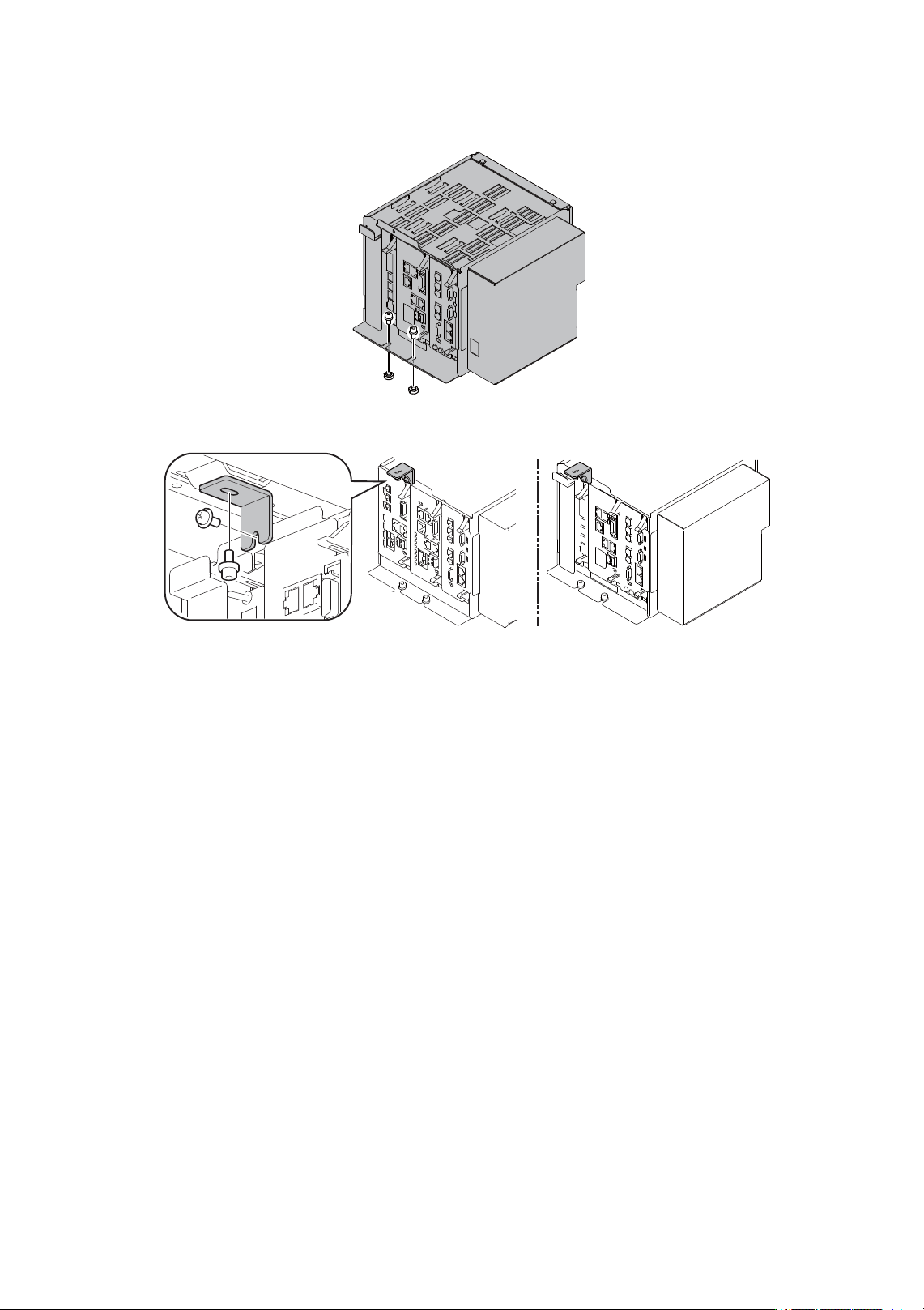

9. 请向模组内安装新 CPU 箱。( 螺栓的紧固扭矩 : 7.84 Nm)
10. 请安装 CPU 箱的固定架。( 螺丝的紧固扭矩 : 1.65Nm、螺栓的紧固扭矩 : 3.92Nm)
11. 请用 “EmergencyInstaller”安装机器应用软件。 ( 参考"13.2.4 CFast 卡的更换与机器应用软件的安
装置 ")
12. 请将机器恢复原样。
a. 请安装模组下部的盖罩。( 螺丝的紧固扭矩：1.65Nm)
b. 请将模组装回基座。
至此完成 CPU 箱的更换作业。此后请按照以下的操作清除机器的 SRAM。
• 请同时按下操作屏上的 [READY ON] 键与 [GROUP] 键，并打开主开关。
48MEC-0643
48SYS-0471a
13. 问题解答 SYS-NXTR-015S0
504 NXTR 系统手册
13.2.4 CFast 卡的更换与机器应用软件的安装置
本章节主要说明 CFast 卡的更换步骤和更换后的机器应用软件的安装步骤。CFast 卡使用在其他 CPU 箱中
使用过的旧卡。
将新 CFast 卡安装到 CPU 箱时，请完成以下作业。
• 通过 cfRepair 写入 CFast 卡 ( 参考 "13.3 CFast 卡、SD 卡损坏时 ")

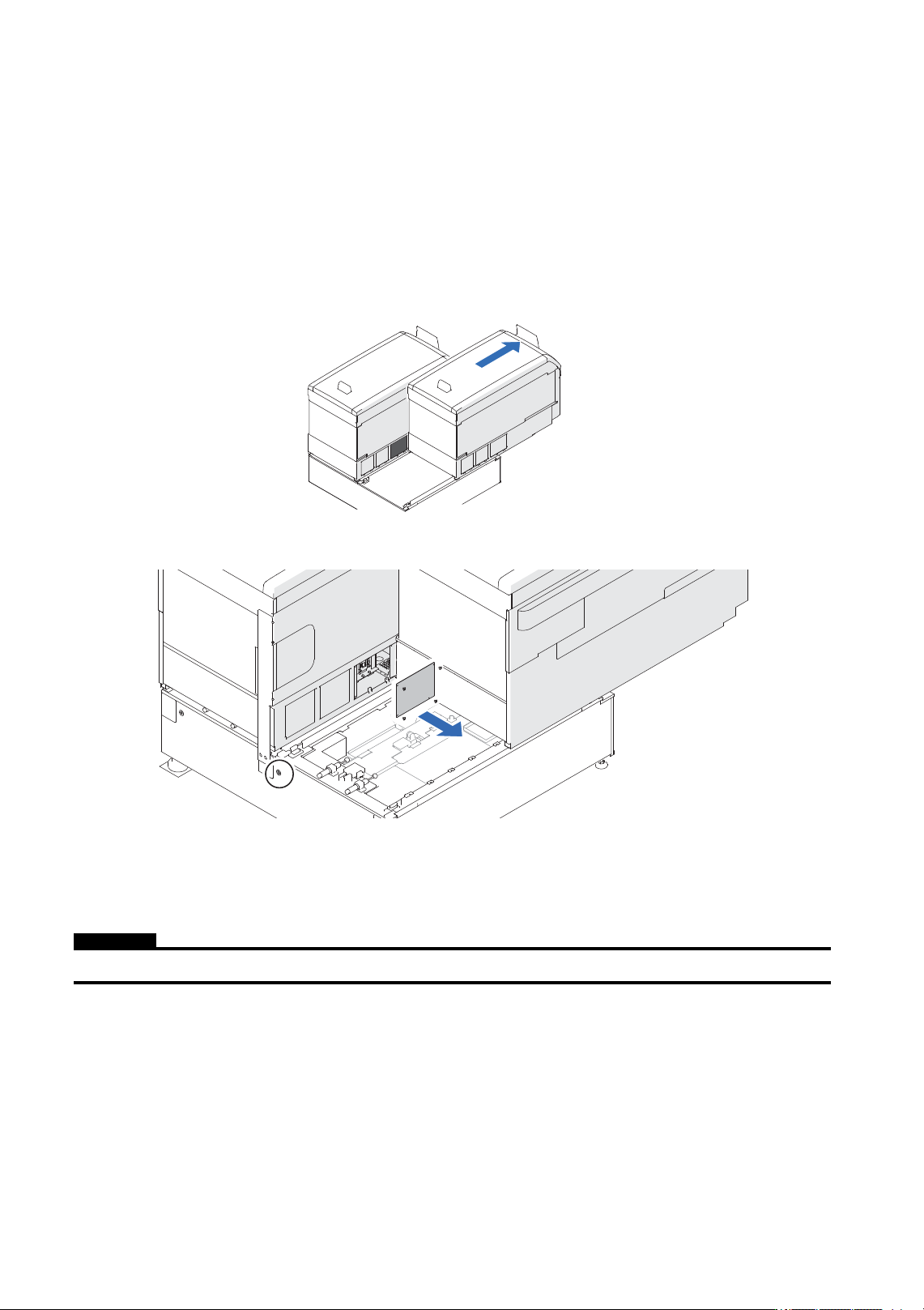

1. 请拉出旁边的模组。如果模组上装有侧板，请先拆掉侧板。
2. 请取出 CPU 箱的保护罩。
3. 请将防静电腕带的连接端子连接到基座背面的零线端口 (EARTH BONDING POINT)，然后将腕带系
在手腕上。
4. 请拔掉连接在 CPU 箱上所有的插件。
注意
捏住插件插拔连接电缆，请勿拉扯电缆。
48SYS-0468
48SYS-0470
SYS-NXTR-015S0 13. 问题解答
NXTR 系统手册
505

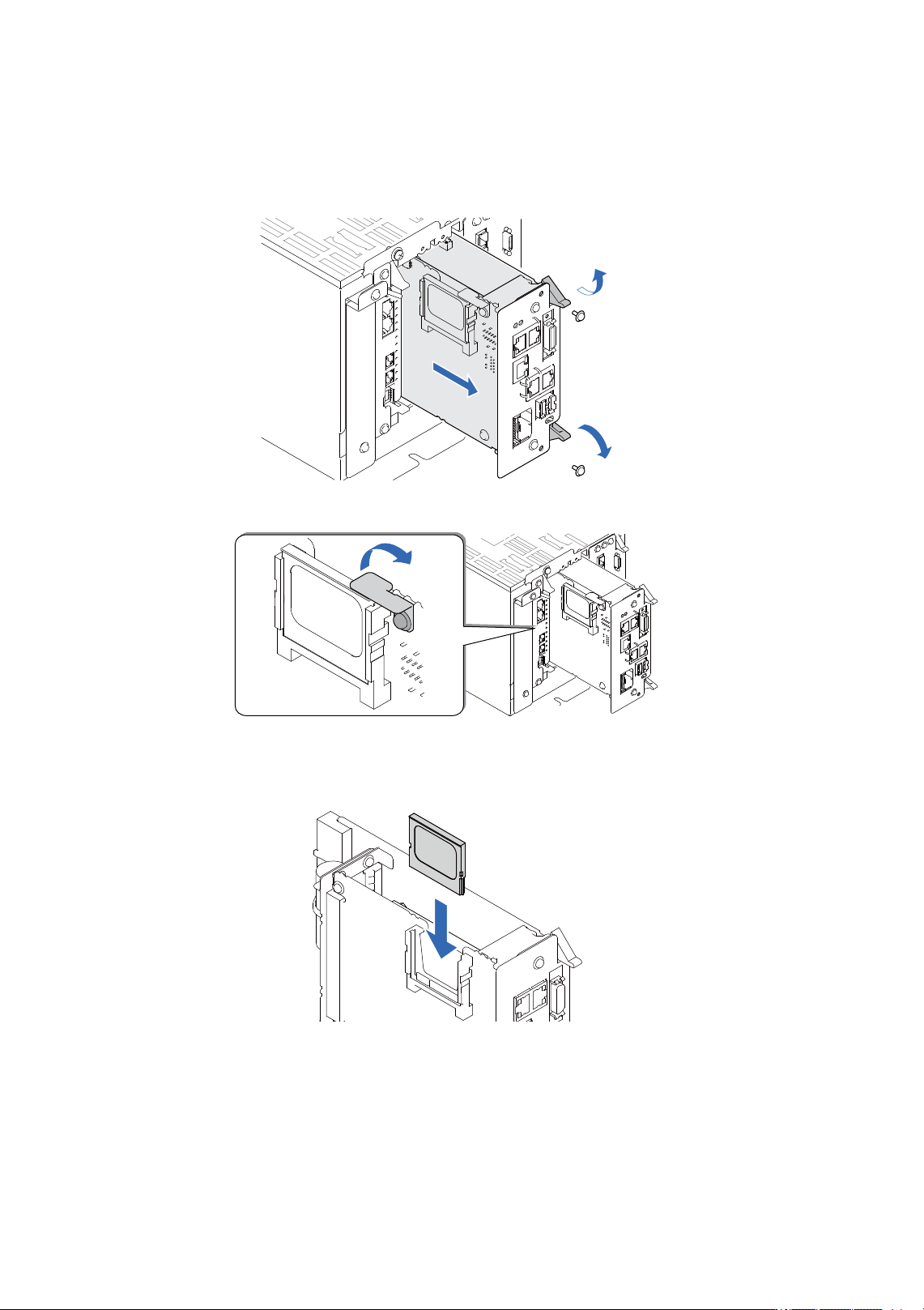

5. 从 CPU 箱取出 CFast 卡。
a. 请卸下 2 颗用于固定主 CPU 板的螺丝。
b. 请扳开锁柄，拉出主 CPU 板。
c. 请拧松螺丝，旋转固定锁片并取出 CFast 卡。
6. 请在 CPU 箱内安装 CFast 卡。
a. 请将新 CFast 卡插入 CPU 箱。
48SYS-0462a
48SYS-0463
48MEC-0568
