3. 生产的准备 SYS-NXTR-015S0 220 NXTR 系统手册 作业步骤 1. 请拆除螺丝并取出销座。 2. 请取出支撑板。 • 请勿将磁卡、 手表、 精密仪器等靠近模组的线性马达附近 (65mm 以内 )。 磁场作用可能会导致以上产 品出现故障。 注意 48SYS-0672 48SYS-0673
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
219
3.10.5 如何更换支撑板 (V 版搬运轨道 )
当出现取出支撑板的作业提示后，请更换支撑板。
通道 1 上搭载的支撑板共有如下 3 种。请根据电路板尺寸挑选一款合适的支撑板。由于通道 2 适用的支撑
板只有 1 种，因此无需更换。
请将通道 2 的支撑板与通道 1 的支撑板位置对齐后再移动。
注意事项
以下是作业时的注意事项。
通道 1 适用的支撑板型号 通道 1 适用的电路板尺寸 (mm)
靠前生产用 165 48 ～ 165
靠前生产用 200 48 ～ 200
标准 48 ～ 280
危险
• 体内装有心脏起搏器的人员请勿接近线性马达 ( 作业时与线性马达的距离不得少于 500mm)。
注意
• 请勿将拆除的支撑板或工具等靠近模组的线性马达附近。支撑板有可能被磁力吸引而损坏，或者导
致操作员受伤。
48SYS-0663
48SYS-0671
3. 生产的准备 SYS-NXTR-015S0
220 NXTR 系统手册
作业步骤
1. 请拆除螺丝并取出销座。
2. 请取出支撑板。
• 请勿将磁卡、手表、精密仪器等靠近模组的线性马达附近 (65mm 以内 )。磁场作用可能会导致以上产
品出现故障。
注意
48SYS-0672
48SYS-0673
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
221

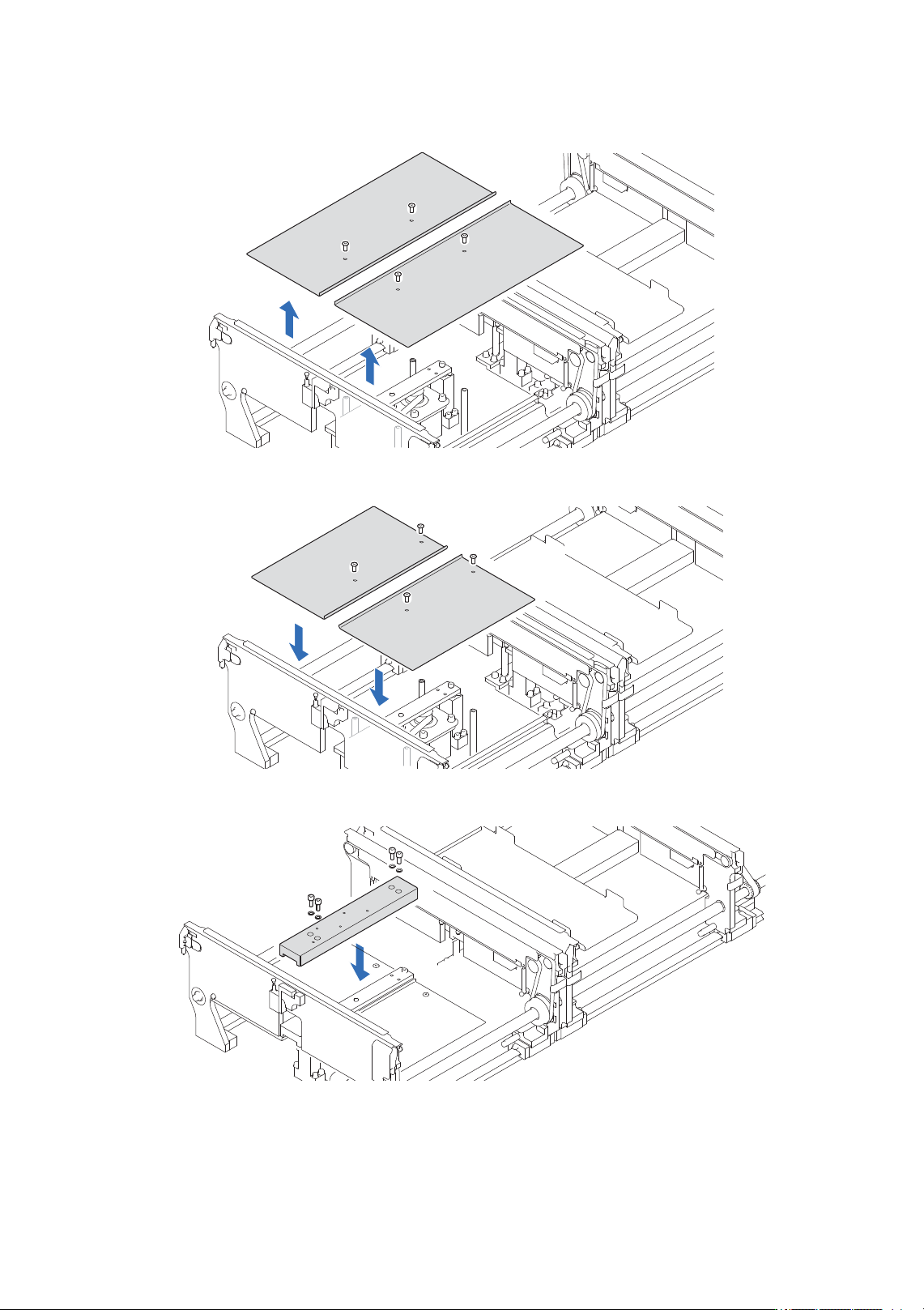

3. 请取出 Z 轴盖板。
4. 请根据生产的电路板尺寸安装 Z 轴盖板。( 紧固扭矩：0.88Nm)
5. 请安装支撑板。( 紧固扭矩：1.96 Nm)
48SYS-0674
48SYS-0675
48SYS-0677
