SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 197 3. 请向上推锁柄。保持此状态顺势推入盒式供料器，使 前端的连接器与供料器箱连接。 4. 请向下压锁柄。请确认盒式供料器已被固定到供料器 箱内。 48SYS-0074 48SYS-0075
3. 生产的准备 SYS-NXTR-015S0
196 NXTR 系统手册

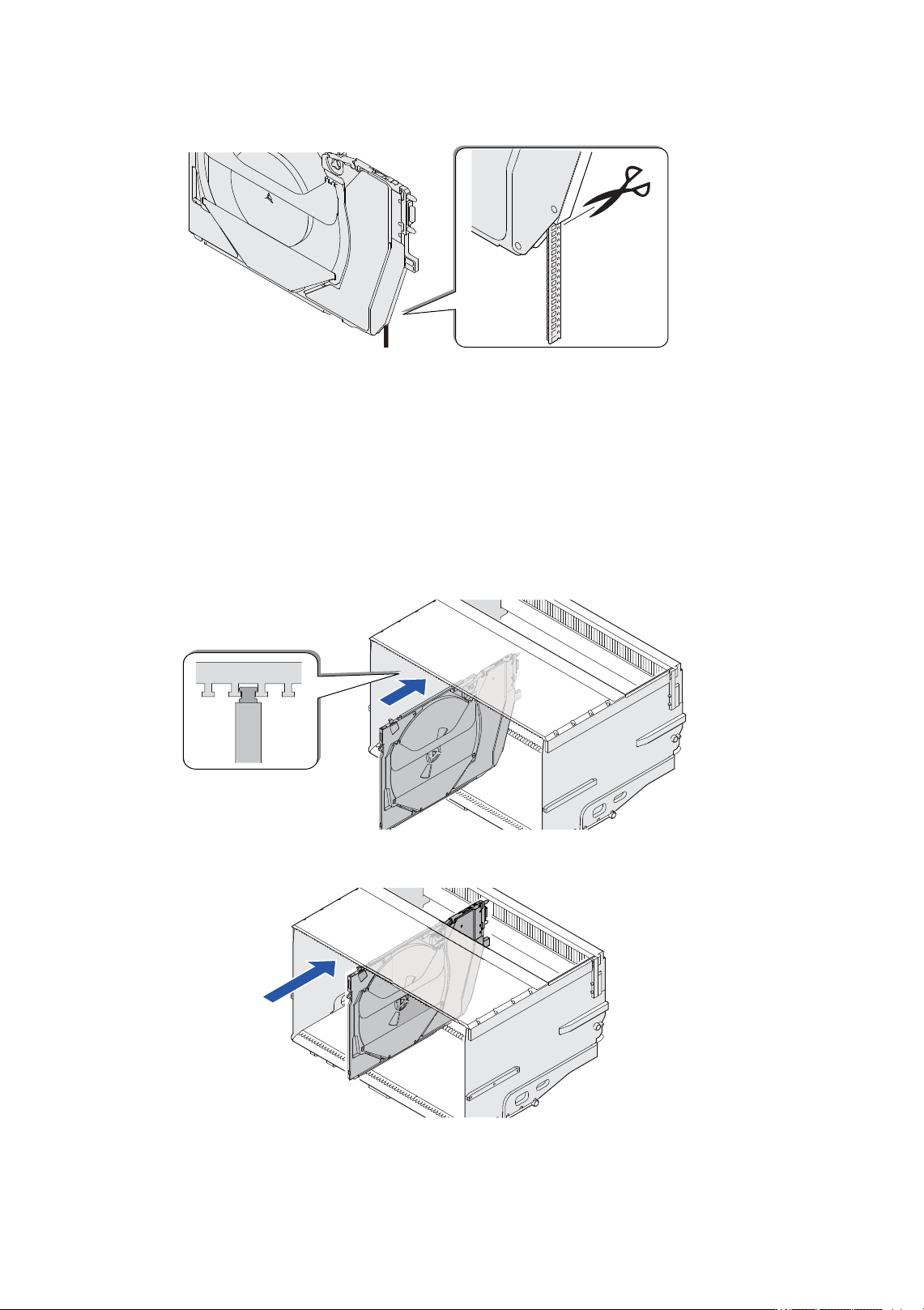

• 如果载带从盒式供料器伸出来，需要先用剪刀剪断伸出来的载带，再将供料器搭载到供料器箱内。
• 搭载盒式供料器时，请保证供料器被供料器箱内正确夹住。在供料器搭载异常 ( 机器识别不到盒式
供料器 ) 时，机器运转后盒式供料器有可能跟智能加载车碰撞而损坏。
操作步骤
请提前将载带填装到盒式供料器内。载带的填装方法请参看 《NXTR 盒式供料器使用说明书》的 “3. 安装
”。
1. 请将盒式供料器上侧的导轨插入指定站位。
2. 向前推盒式供料器。
48SYS-0445
48SYS-0072
48SYS-0073
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
197
3. 请向上推锁柄。保持此状态顺势推入盒式供料器，使前端的连接器与供料器箱连接。
4. 请向下压锁柄。请确认盒式供料器已被固定到供料器箱内。
48SYS-0074
48SYS-0075
3. 生产的准备 SYS-NXTR-015S0
198 NXTR 系统手册
3.7.3 如何取出盒式供料器
注意事项
操作时的注意事项如下所示。
• 取出供料器时请握紧供料器底部，以防盒式供料器掉落到地面上。
• 盒式供料器被固定在供料器箱内。在未解锁的状态下强行向外拔盒式供料器可能会导致盒式供料器
损坏。
操作步骤
1. 请向上推锁柄。盒式供料器被松开。
2. 请握紧盒式供料器的底部将其取出。
48SYS-0076
48SYS-0077
