3. 生产的准备 SYS-NXTR-015S0 176 NXTR 系统手册 3.5.4 如何取出供料器箱 将 FMC 连接到机器上，然后取出供 料器箱。 注意事项 操作时的注意事项如下所示。 • 在启用运转准备确认功能的机 器上，当显示 [START] 按钮按下提 示时，[READY ON] 按钮会闪烁。 请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于 运转准备确认…
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
175
操作步骤

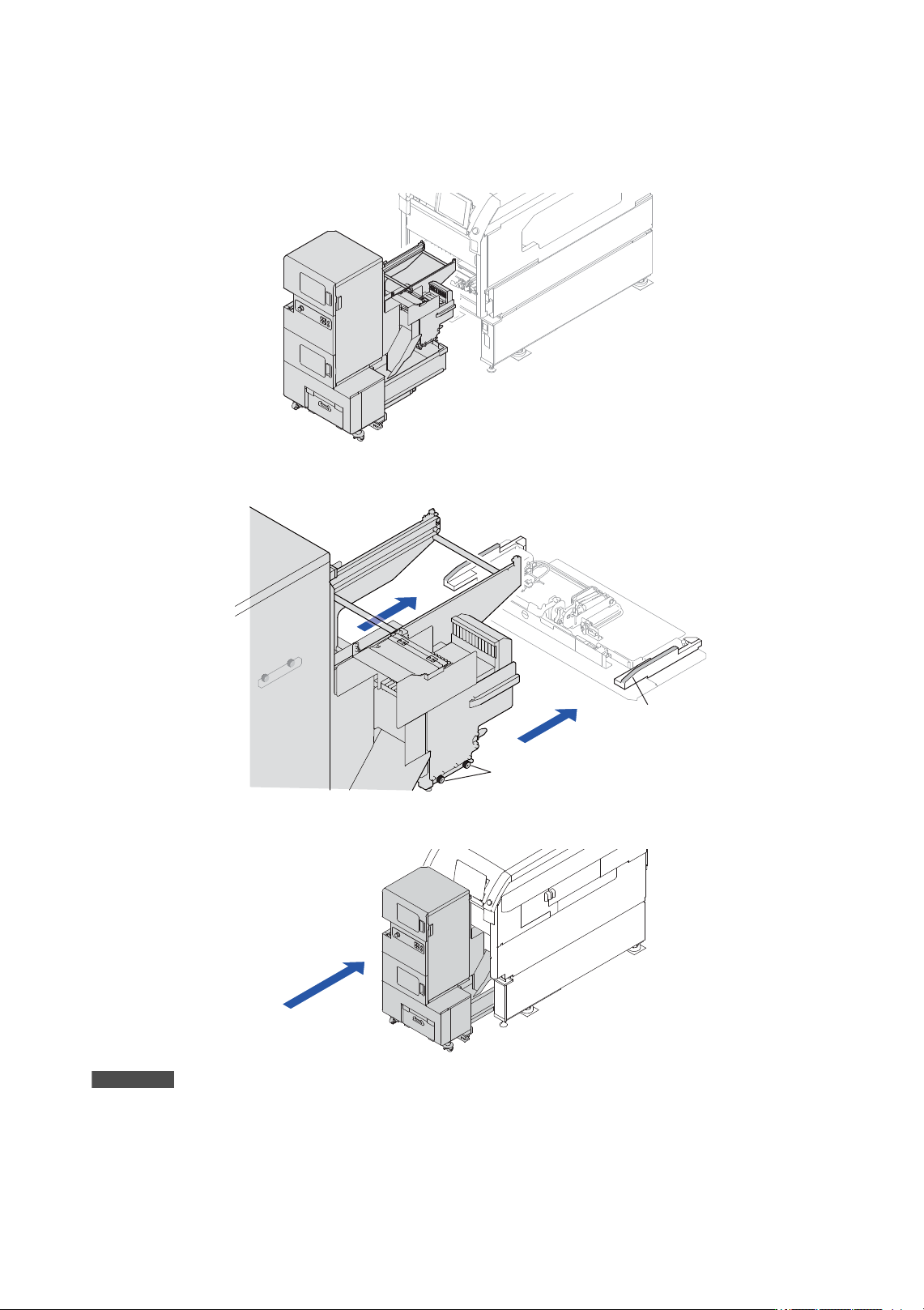

1. 请面向机器配置料盘单元。
2. 请左右两侧的滚轮 (2) 搭载到导轨的斜面 (1) 上，然后插入料盘单元。
3. 请将料盘单元插入机器内部，插入时请注意左右平衡。
备注
请插牢料盘单元并确认左右的落座传感器已感应。
48SYS-0147
48SYS-0148
1
2
48SYS-0149
3. 生产的准备 SYS-NXTR-015S0
176 NXTR 系统手册
3.5.4 如何取出供料器箱
将 FMC 连接到机器上，然后取出供料器箱。
注意事项
操作时的注意事项如下所示。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤
1. 显示供料单元的更换向导时，请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
2. 请面向机器配置 FMC。
注意
• 在向机器连接 FMC 时，请确保 FMC 与机器之间没有人。否则可能发生身体卷进机器而受伤的危险。
• 在向机器连接 FMC 时，请勿将手伸入 FMC 与机器之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0168c
48SYS-0289
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
177
3. 请平缓向前推 FMC，将导轨插入基座的开口位置。FMC 与基座连接后，导轨被夹紧。
4. 请点击 [START] 按键。供料器箱被松开。
5. 请将手柄拉到面前，向 FMC 搭载供料器箱。
48SYS-0100
48SYS-0167c
48SYS-0102
