SYS-NXTR-015S0 3. 生产的准备 NXTR 系统手册 213 3. 请握住手柄，将模组平缓地拉出。 • 下一步如果需要更换支撑板，则会显 示取出支撑板的向导。请更换成 Job 上指定的支撑板。 4. 显示出支撑销的配置向导界面。请在支撑板上配置支撑销 。 • 使用支撑销配置的治具会提高 操作的便捷性。 5. 如果存在其他换线作业，则请在插入模组前一并实施。 48SYS-0025 48SYS-0656 48SYS-0658a…
3. 生产的准备 SYS-NXTR-015S0
212 NXTR 系统手册
3.10.2 如何配置支撑销
如果是搭载 V 版搬运轨道的模组，则不需要这里说明的作业。
注意事项
关于作业注意事项，请参考如下。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
操作步骤
1. 请按 [START] 按钮。搬运轨道将扩展到宽度上限。
2. 请按 [START] 按钮。模组被松开。
• 搭载料盘单元的模组会显示出料盘单元的卸载向导。请按下 [START] 按钮卸载料盘单元后，再松开
模组。
48SYS-0657a
48SYS-0654
48SYS-0655
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
213
3. 请握住手柄，将模组平缓地拉出。
• 下一步如果需要更换支撑板，则会显示取出支撑板的向导。请更换成 Job 上指定的支撑板。
4. 显示出支撑销的配置向导界面。请在支撑板上配置支撑销。
• 使用支撑销配置的治具会提高操作的便捷性。
5. 如果存在其他换线作业，则请在插入模组前一并实施。
48SYS-0025
48SYS-0656
48SYS-0658a
48SYS-0686
4
3. 生产的准备 SYS-NXTR-015S0
214 NXTR 系统手册

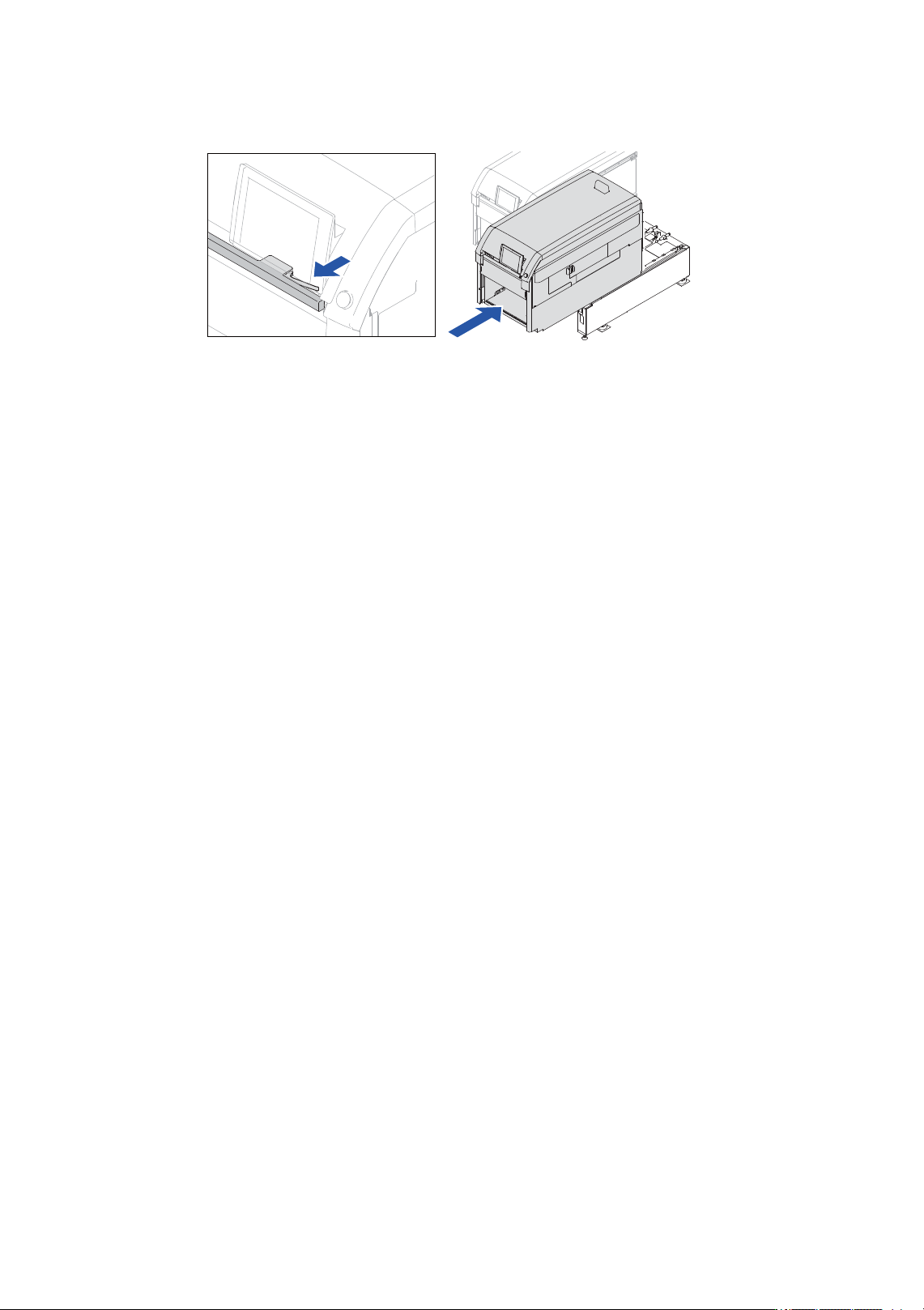

6. 请握住手柄，将模组平缓的插入基座。
48SYS-0026
