6. 机器操作的各种指令 SYS-NXTR-015S0 372 NXTR 系统手册 3. 显示模组拉出的向导。请点击 [START] 按键。 4. 请平缓地拉出模组。 • 在模组上搭载 MFU 的状态下，可以进行模组拉出作业。 5. 显示出吸嘴的安装提示。 6. 请拆除吸嘴置放台。( 参考 “2.10.2 如何取出吸嘴置放台 ”) 48SYS-0491c 48SYS-0492a 48SYS-0035 1 2

SYS-NXTR-015S0 6. 机器操作的各种指令

NXTR 系统手册

371

8. 显示模组插入向导。

9. 请平稳地插入模组。

MFU 运用时

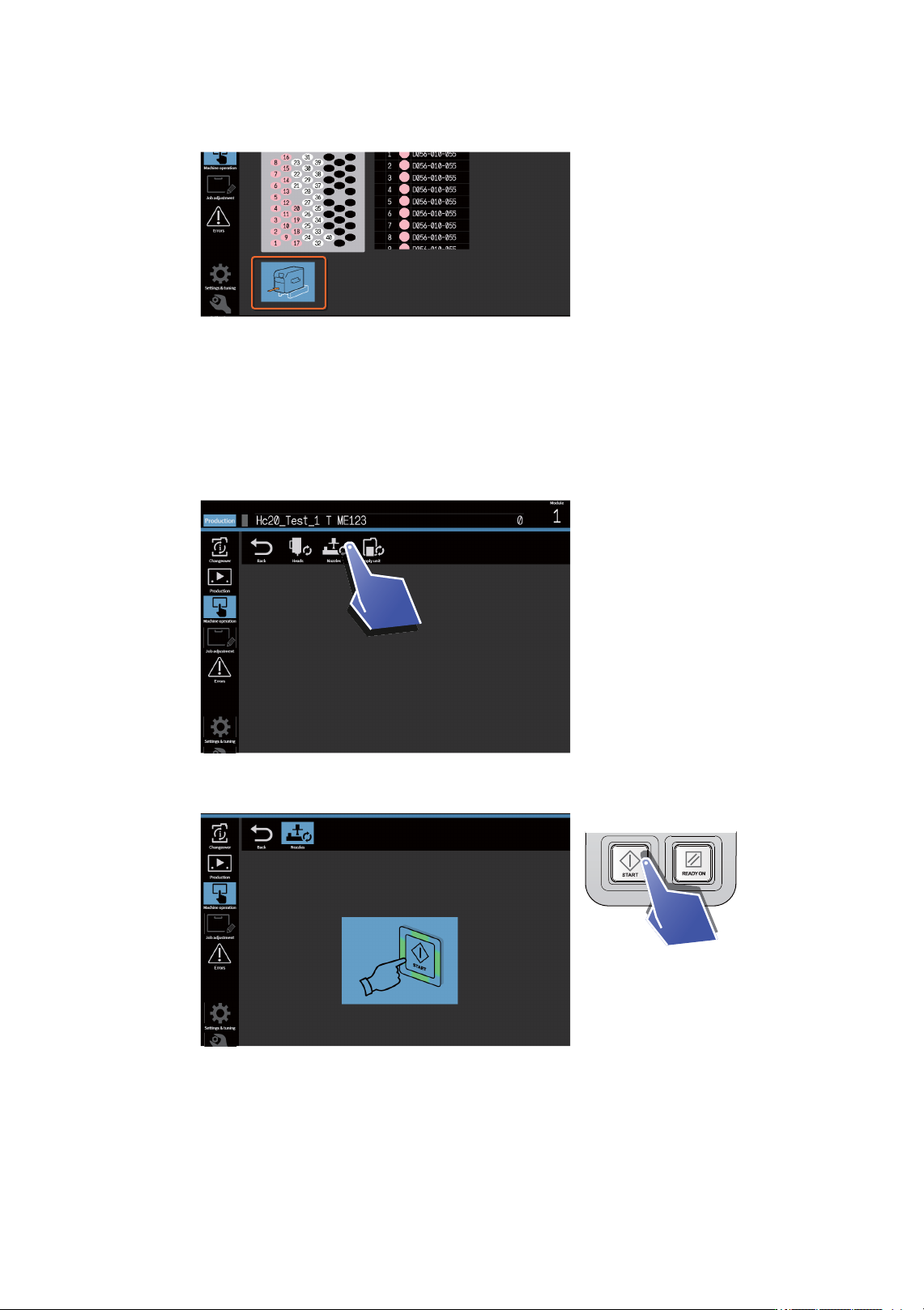

1. 请点击 [ 吸嘴 ]。

2. 请点击 [START] 按键。装在工作头上的吸嘴将返回到吸嘴置放台。

48SYS-0249c

48SYS-0232c

48SYS-0233c

6. 机器操作的各种指令 SYS-NXTR-015S0

372 NXTR 系统手册

3. 显示模组拉出的向导。请点击 [START] 按键。

4. 请平缓地拉出模组。

• 在模组上搭载 MFU 的状态下，可以进行模组拉出作业。

5. 显示出吸嘴的安装提示。

6. 请拆除吸嘴置放台。( 参考 “2.10.2 如何取出吸嘴置放台 ”)

48SYS-0491c

48SYS-0492a

48SYS-0035

SYS-NXTR-015S0 6. 机器操作的各种指令

NXTR 系统手册

373

7. 请安装吸嘴置放台。( 参考 “2.10.3 如何安装吸嘴置放台 ”)

8. 显示出模组插入提示。

9. 请平稳地插入模组。

48SYS-0039

48SYS-0493a
