系统手册-NXTR-S.pdf - 第461页
SYS-NXTR-015S0 8. 功能设置、调整的各 指令 NXTR 系统手册 437 8.8.3 单元信息 1. 请 点击 [ 单元信息 ]。 2. 显示单元信息界面。 3. 选择单元后，界面切换为各单元的信息。 备注 未显示单元信息时，请在完成校正后重新执行 [ 单元信息 ]。 48SYS-0350b 48SYS-0351b 48SYS-0352b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
436 NXTR 系统手册
5. 重启后，请确认已经通过单元信息指令变更了模组的 IP 地址。显示的 IP 地址的第 4 组值是输入数字的
10 倍。
• 模组地址栏内输入 1： IP 地址 (xxx.xxx.x.10)
• 模组地址栏内输入 2： IP 地址 (xxx.xxx.x.20)
48SYS-0531a
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
437

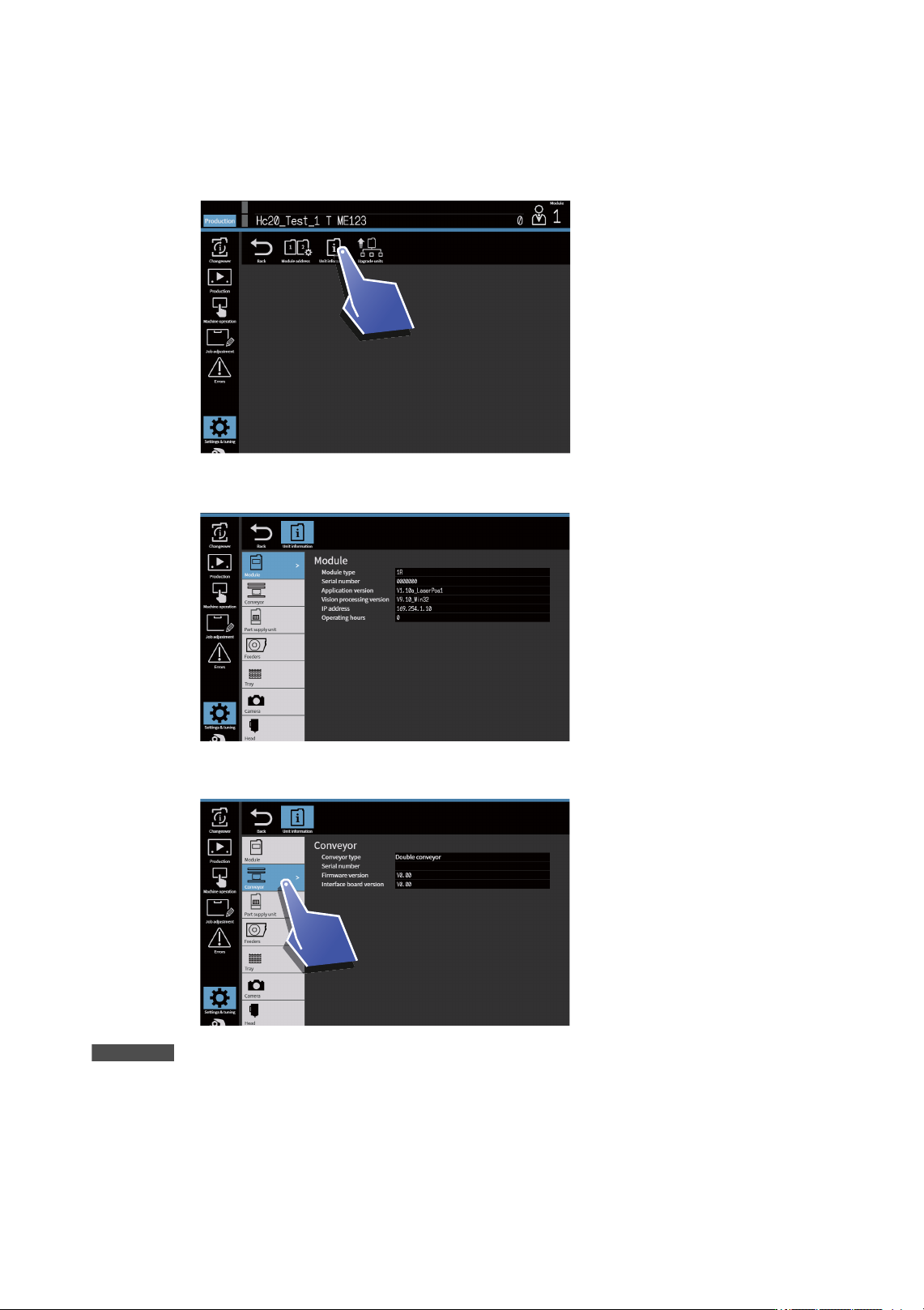

8.8.3 单元信息
1. 请点击 [ 单元信息 ]。
2. 显示单元信息界面。
3. 选择单元后，界面切换为各单元的信息。
备注
未显示单元信息时，请在完成校正后重新执行 [ 单元信息 ]。
48SYS-0350b
48SYS-0351b
48SYS-0352b
8. 功能设置、调整的各指令 SYS-NXTR-015S0
438 NXTR 系统手册
信息一览
单元名 信息
模组 模组类型、序列号
应用软件版本、VP 版本
IP 地址
模组运转时间
搬运轨道 搬运轨道类型、序列号
固件版本
I/F 板版本
供料单元 （供料器箱） 固件版本、序列号
4 个站位上的倾斜测定数据 “um”
NXT 供料器 (MFU-52) 固件版本、序列号
4 个站位上的倾斜测定数据 “um”
供料器 搭载供料器的位号、ID 号
送料步距、固件版本
料盘单元 单元 ID 编号、单元名、序列号
固件版本
选项功能
元件相机
以及定位相机
相机类型、序列号
固件版本
工作头 工作头 ID 编号、工作头名、序列号
固件版本
吸嘴置放台 吸嘴置放台类型、序列号
吸嘴 存储格编号、二维码
三维共面性检测仪 单元 ID 编号、单元名
三维共面性检检测仪的序列号
投影仪序列号
三维共面性检测仪版本
投影仪固件版本
投影仪 FPGA 版本
荷载确认 Z 轴下降时的压力
