7.3.2 跳过设置后的操作界面
子板跳过
设置为子板跳过模组，生产时操作界面内显示代表子板跳过的图标。
站位跳过
设为站位跳过的模组，生产时操作界面内显示代表站位跳过的图标。
显示为绿色、黄色、红色 3 种颜色的站位上搭载的是被指定为跳过的供料器。
另外，指定为跳过的料盘所对应的站位显示为白色。
48SYS-0500a
48SYS-0501a
48SYS-0502
SYS-NXTR-015S0 7. 调整 Job 的各指令
NXTR 系统手册
393
吸嘴杆跳过

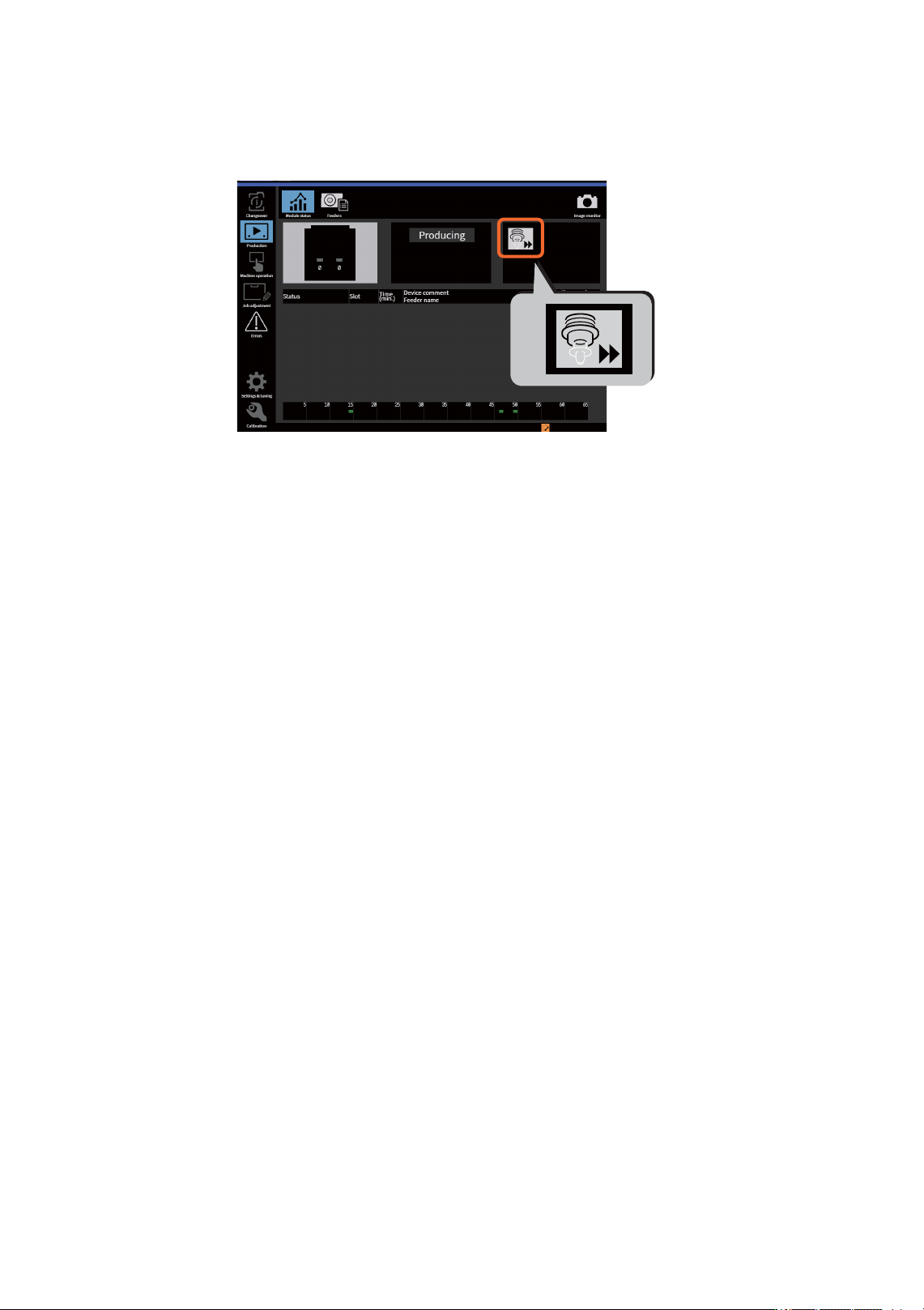

在设置了吸嘴杆跳过的模组上，在生产中的操作画面内显示出吸嘴杆跳过的象形图。
48SYS-0763
7. 调整 Job 的各指令 SYS-NXTR-015S0
394 NXTR 系统手册
7.4 [Job 编辑 ] 指令
用于编辑 Job 的元件数据的指令。可在操作界面上编辑元件的吸取、影像处理、贴装以及定位点相关的数
据。
7.4.1 概要

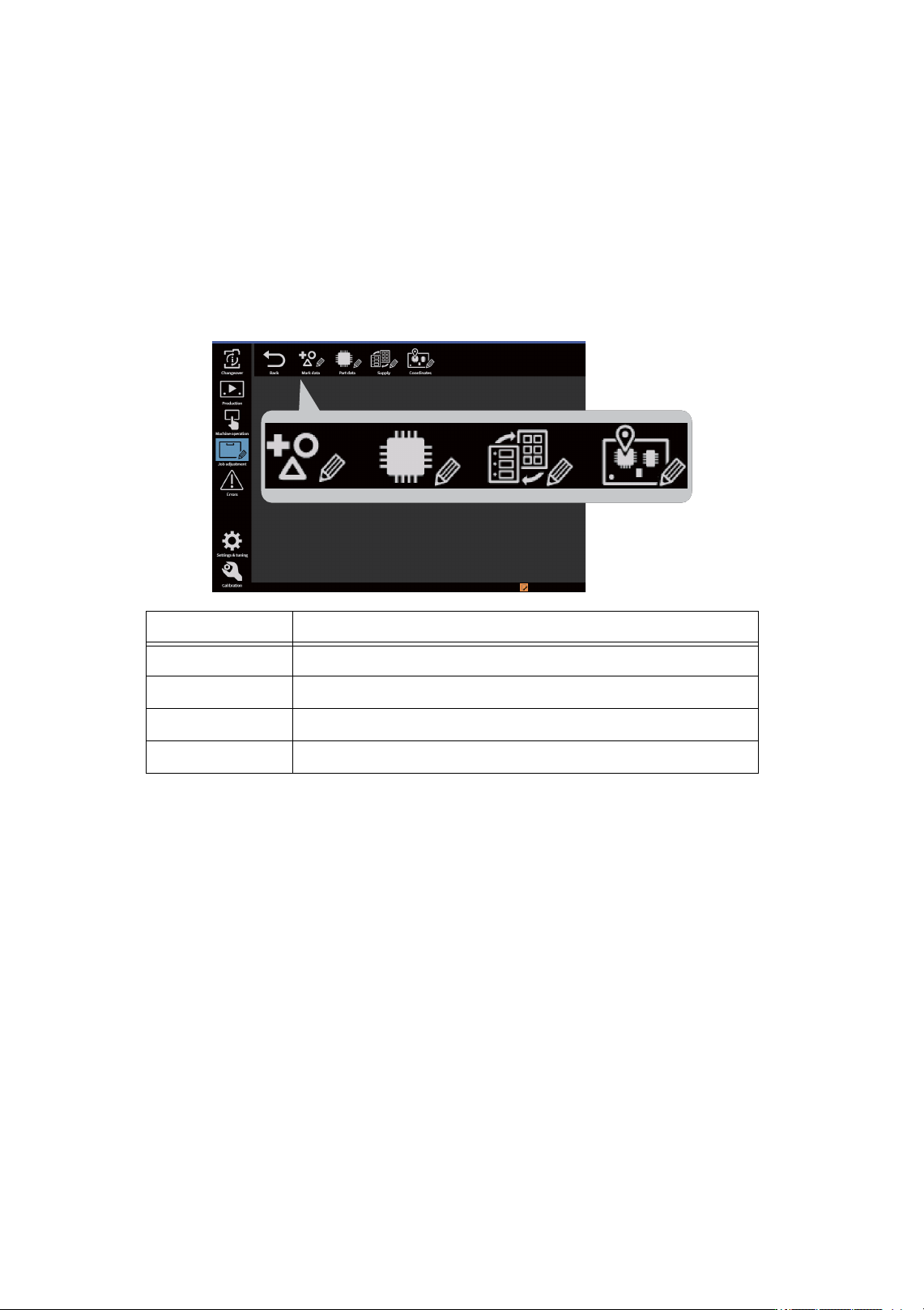

选择 [ 编辑 ] 后，显示出如下的子指令。
保存编辑的 Job 后，Job 将反映到正在操作的模组内。此外，通过导入 Nexim( 综合生产系统 )，保存的
Job 也能反映到其他模组或机器内。
有关各操作指令的执行以及操作方法请参考 《NXTR 操作应用手册》的 “11.Job 的机上编辑功能。。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
指令名称 功能
定位点数据 编辑定位点数据。
元件数据 编辑元件数据。
供应形态 编辑元件的供应形态。
贴装坐标 编辑贴状元件时的相关数据。
48SYS-0449d
