系统手册-NXTR-S.pdf - 第222页
3. 生产的准备 SYS-NXTR-015S0 198 NXTR 系统手册 3.7.3 如何取出盒式供料器 注意事项 操作时的注意事项如下所示。 • 取出供料器时请握紧供料器底 部，以防盒式供料器掉落到地面上。 • 盒式供料器被固定在供料器箱 内。在未解锁的状态下强行向外拔 盒式供料器可能会导致盒式供料器 损坏。 操作步骤 1. 请向上推锁柄。盒式供料器被松开。 2. 请握紧盒式供料器的底部将其取出。 48SYS-0076 48SYS-…
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
197

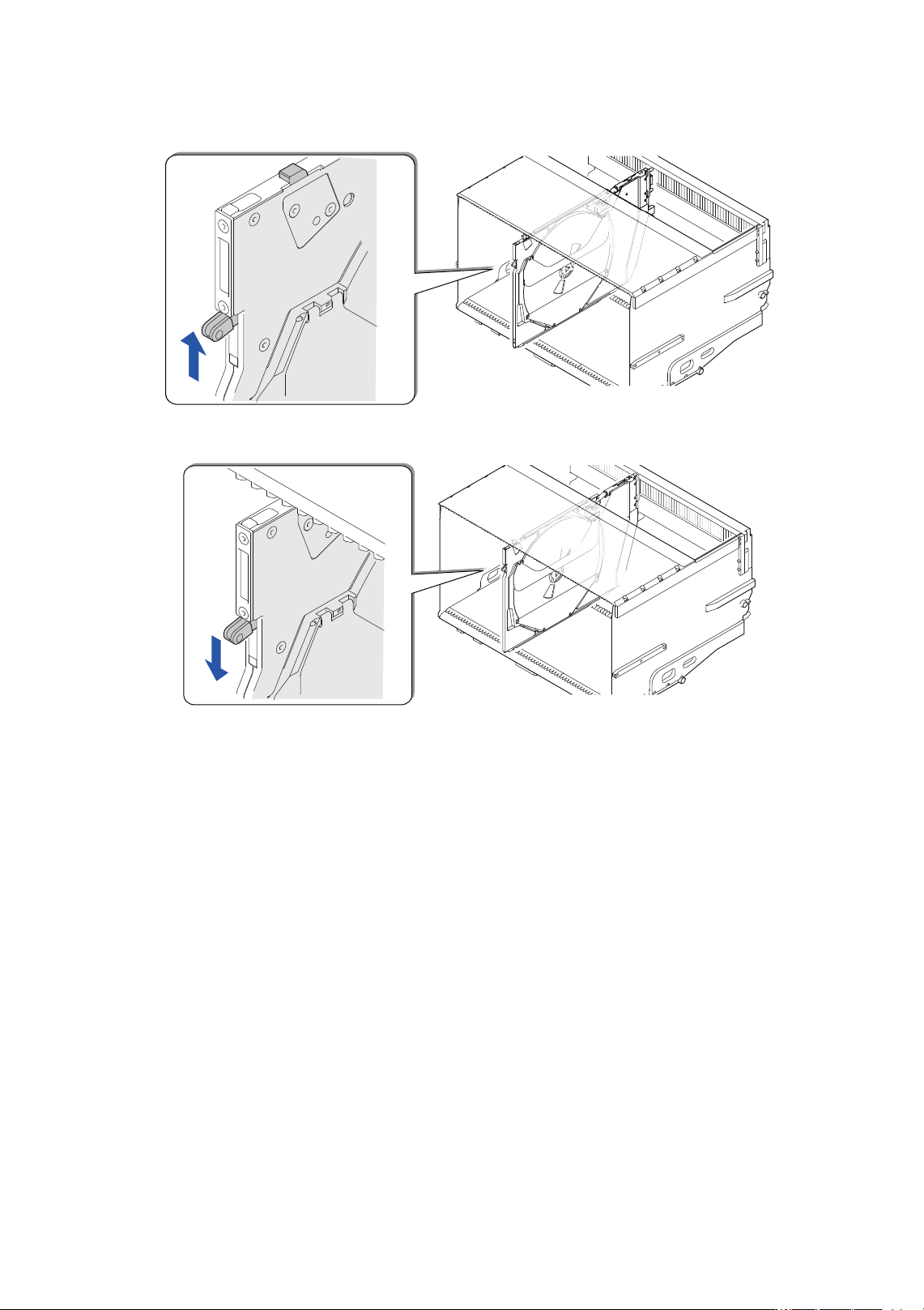

3. 请向上推锁柄。保持此状态顺势推入盒式供料器，使前端的连接器与供料器箱连接。
4. 请向下压锁柄。请确认盒式供料器已被固定到供料器箱内。
48SYS-0074
48SYS-0075
3. 生产的准备 SYS-NXTR-015S0
198 NXTR 系统手册
3.7.3 如何取出盒式供料器
注意事项
操作时的注意事项如下所示。
• 取出供料器时请握紧供料器底部，以防盒式供料器掉落到地面上。
• 盒式供料器被固定在供料器箱内。在未解锁的状态下强行向外拔盒式供料器可能会导致盒式供料器
损坏。
操作步骤

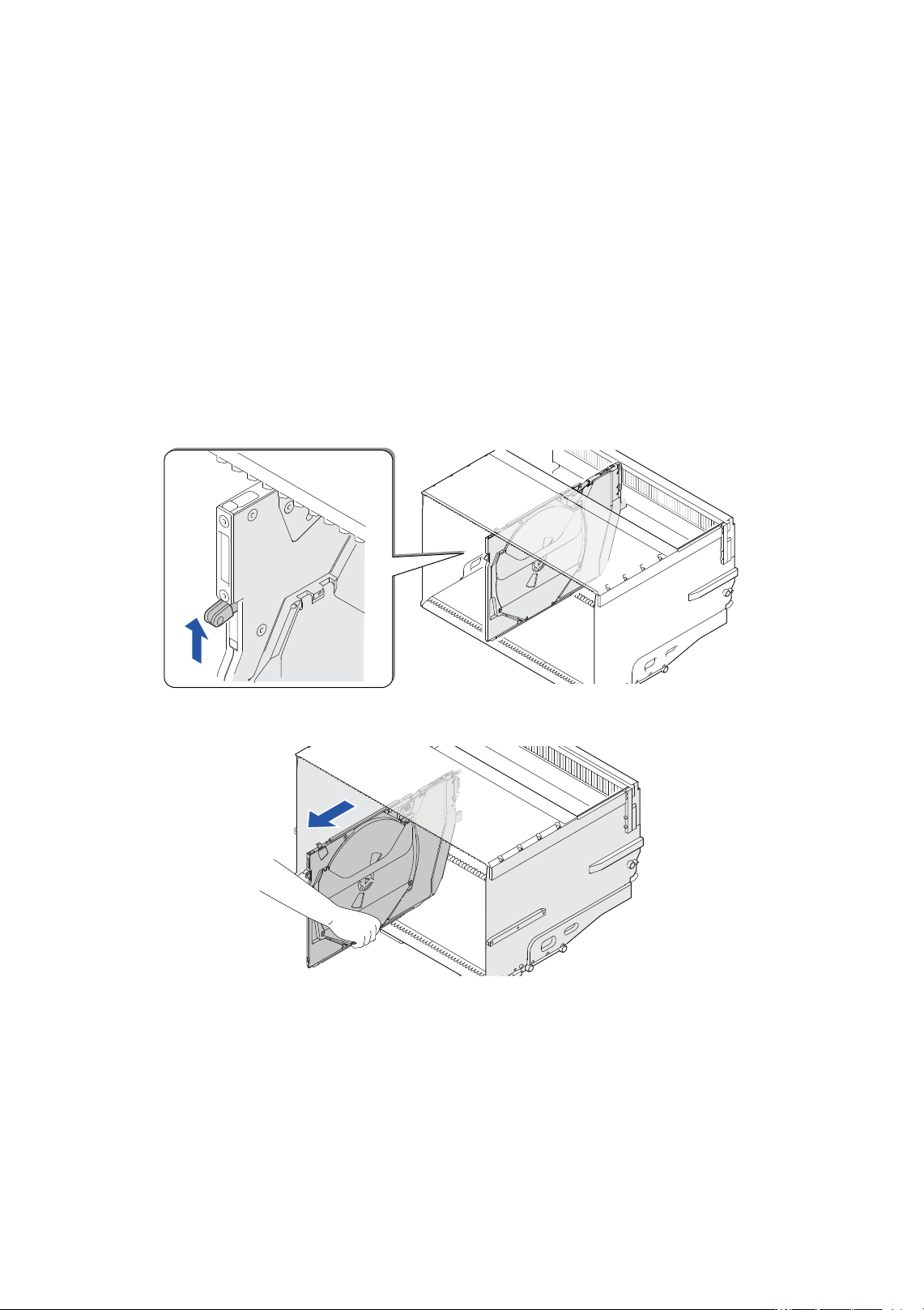

1. 请向上推锁柄。盒式供料器被松开。
2. 请握紧盒式供料器的底部将其取出。
48SYS-0076
48SYS-0077
SYS-NXTR-015S0 3. 生产的准备
NXTR 系统手册
199

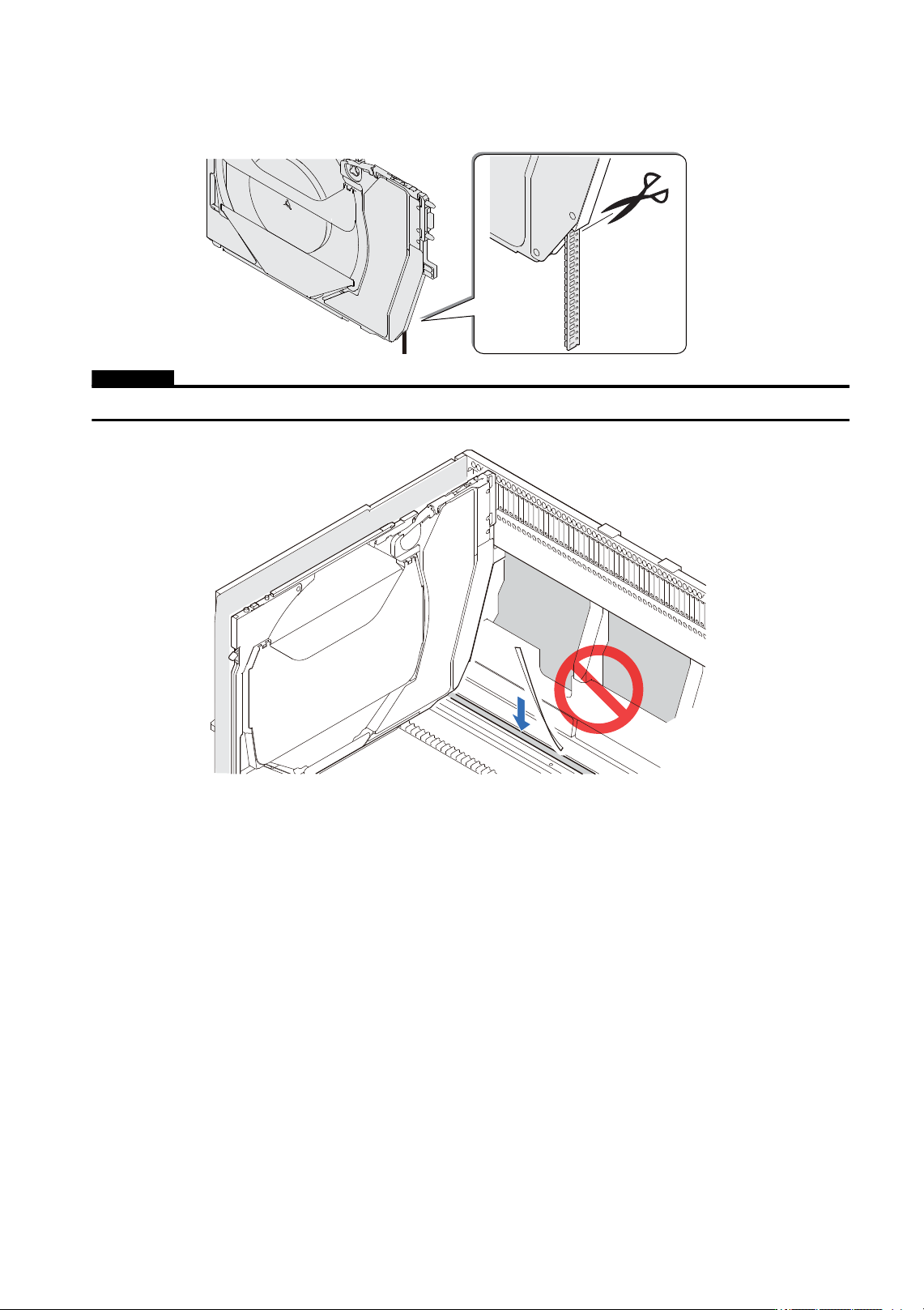

3. 请用剪刀剪断从盒式供料器伸出的载带并当作废品处理。
注意
请勿将剪断的载带放进废料带输送槽内。载带有可能被堆积在废料带输送槽内，挂在废料带搬运轨上而无法搬运。
48SYS-0445
48SYS-0486
