系统手册-NXTR-S.pdf - 第397页

SYS-NXTR-015S0 6. 机器操作的各种指令 NXTR 系统手册 373 7. 请安装吸嘴置放台。( 参考 “2.10.3 如何安装吸嘴置放台 ”) 8. 显示出模组插入提示。 9. 请平稳地插入模组。 1 2 48SYS-0039 48SYS-0493a

100%1 / 583
6. 机器操作的各种指令 SYS-NXTR-015S0
372 NXTR 系统手册

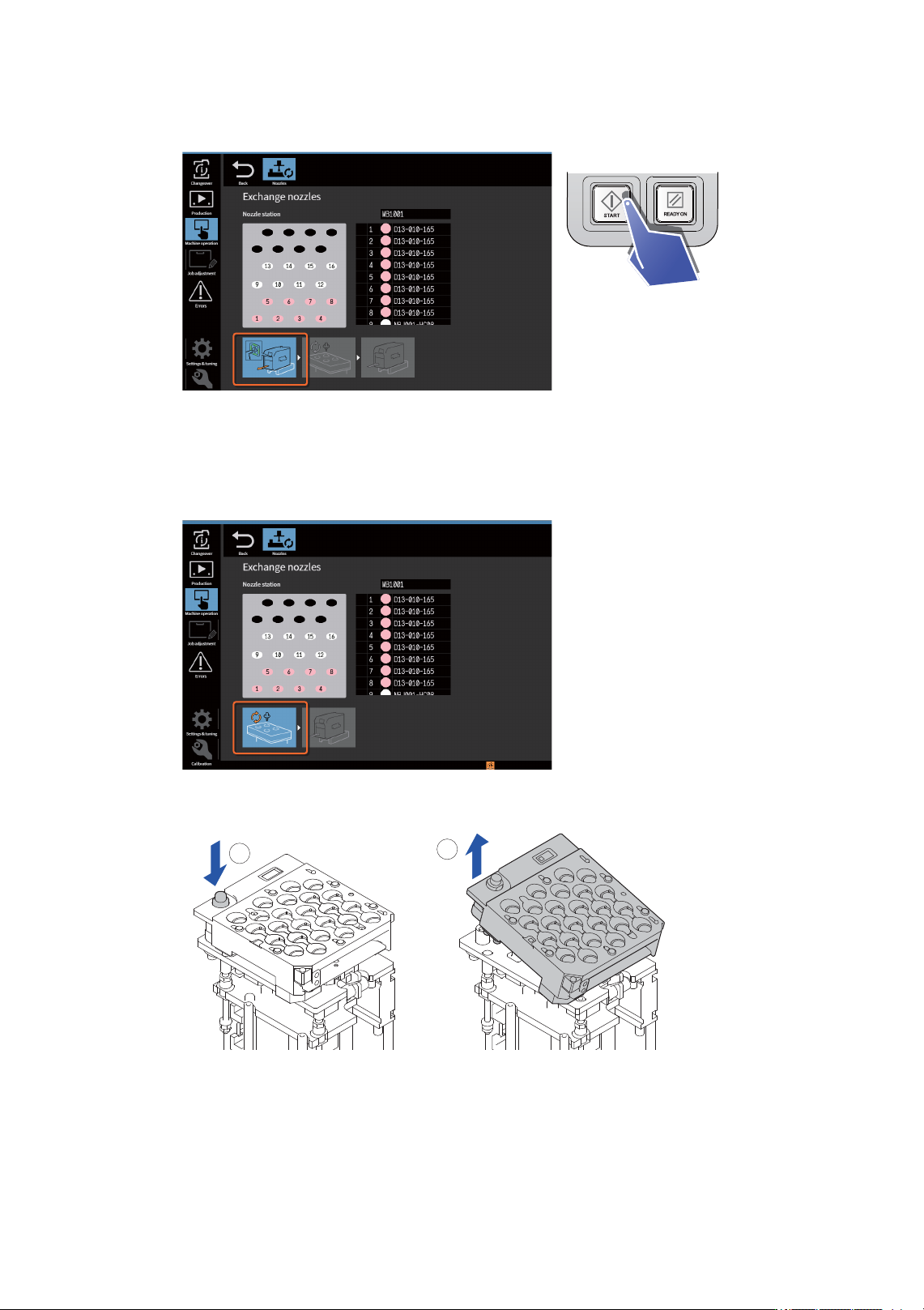

3. 显示模组拉出的向导。请点击 [START] 按键。
4. 请平缓地拉出模组。
• 在模组上搭载 MFU 的状态下，可以进行模组拉出作业。
5. 显示出吸嘴的安装提示。
6. 请拆除吸嘴置放台。( 参考 “2.10.2 如何取出吸嘴置放台 ”)
48SYS-0491c
48SYS-0492a
48SYS-0035
1
2
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
373

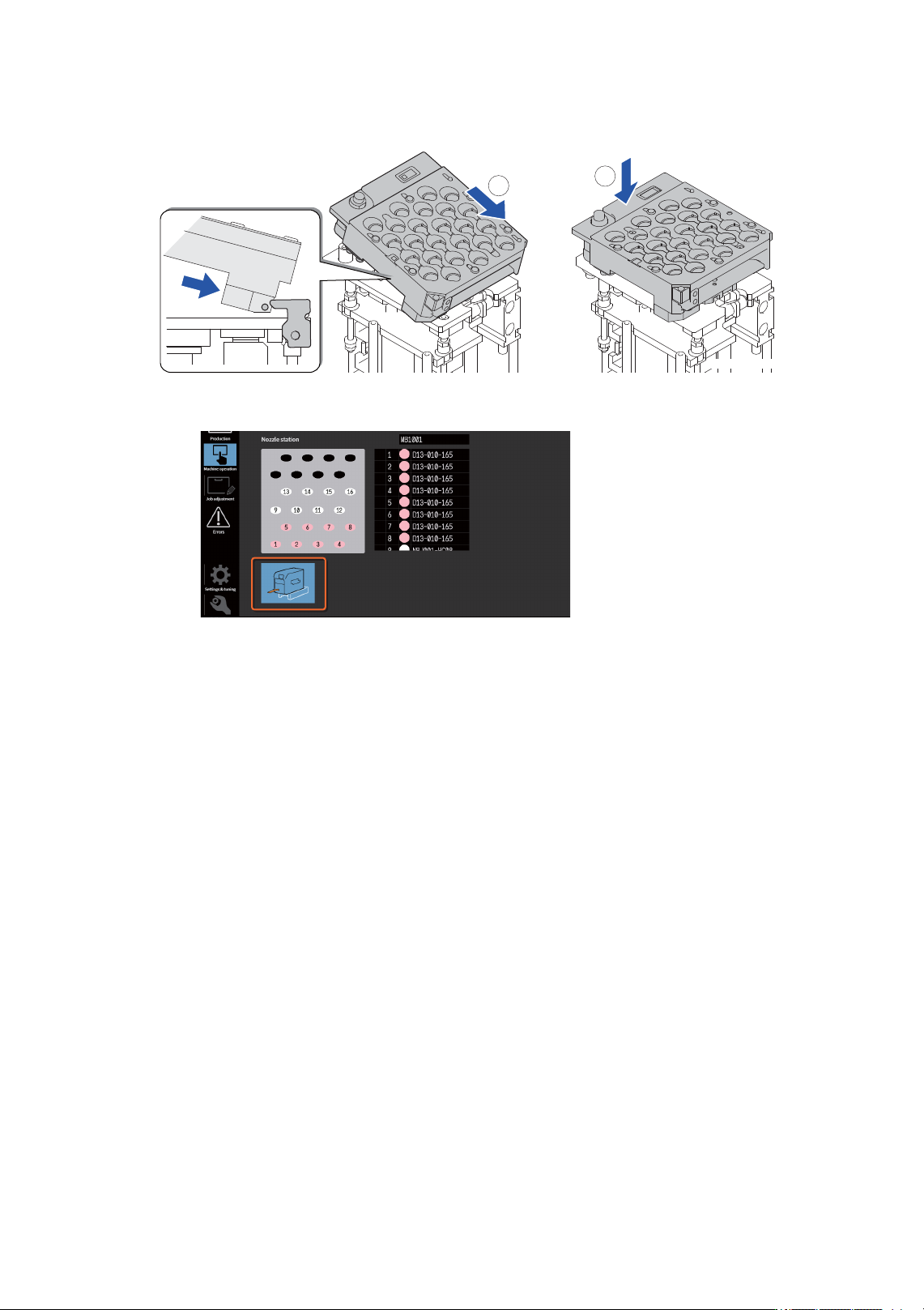

7. 请安装吸嘴置放台。( 参考 “2.10.3 如何安装吸嘴置放台 ”)
8. 显示出模组插入提示。
9. 请平稳地插入模组。
1
2
48SYS-0039
48SYS-0493a
6. 机器操作的各种指令 SYS-NXTR-015S0
374 NXTR 系统手册

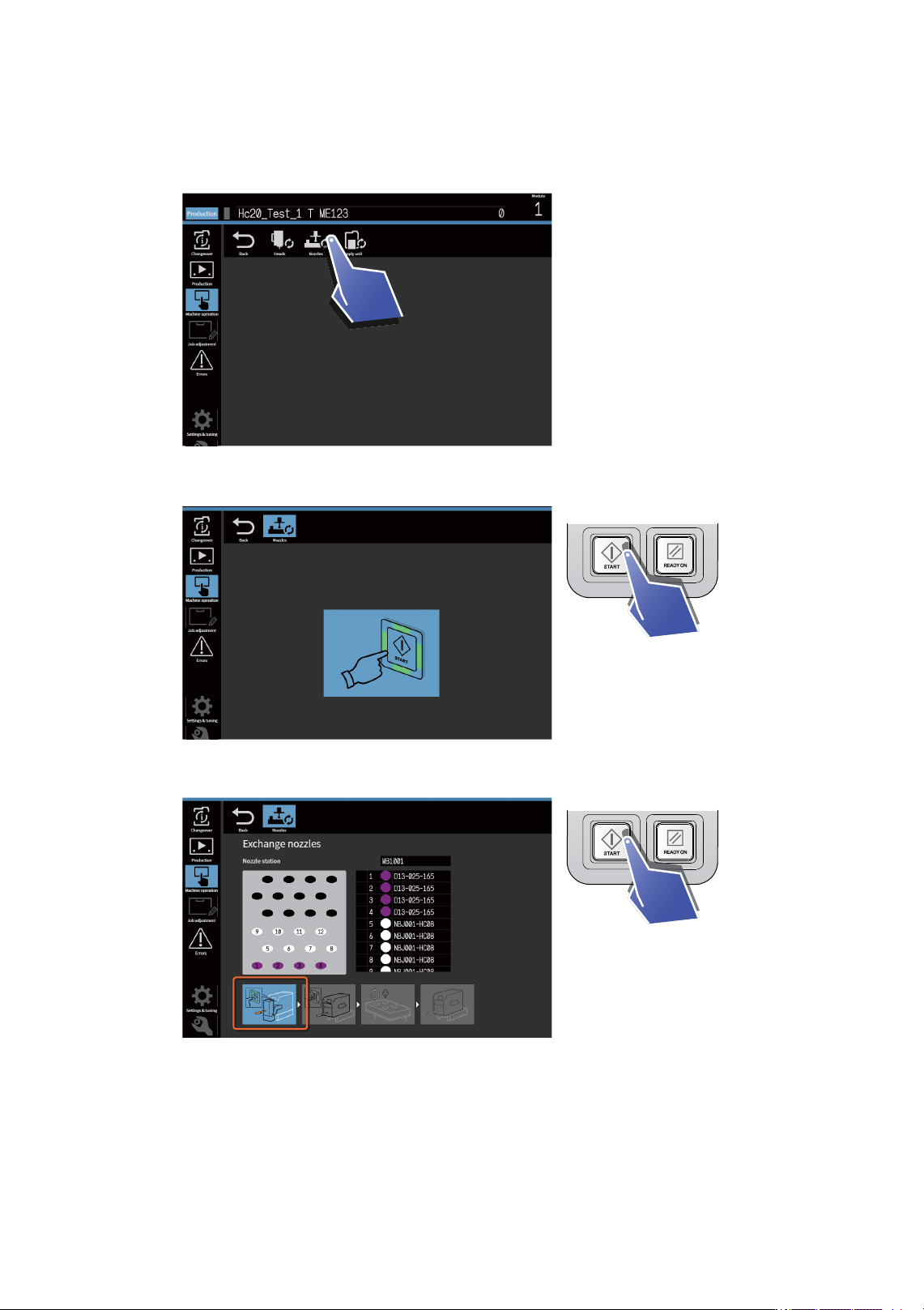

用料盘供料时
1. 请点击 [ 吸嘴 ]。
2. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。
3. 显示料盘单元的取出向导。请点击 [START] 按钮。
4. 请去出料盘单元。
48SYS-0232c
48SYS-0236c
48SYS-0237c
