SYS-NXTR-015S0 8. 功能设置、调整的各 指令 NXTR 系统手册 421 影像保存设置 设置在机器内拍摄的影像的保存对 象。请为定位相机或元件相 机拍摄的每个 定位点和每个元件的影像，以及 IPS 相机拍摄的每个影像选择保存对象。 • 定位点：选择 [ 所有影像 ]、[ 仅错误影像 ] 或 [ 不保存 ] • 元件：选择 [ 所有影像 ]、[ 仅错误影像 ] 或 [ 不保存 ] • IPS：选择 [ 所有影像 ]、[ 仅…
8. 功能设置、调整的各指令 SYS-NXTR-015S0
420 NXTR 系统手册
8.7.3 生产动作
介绍选择 [ 生产动作 ] 分类时的相关设置。
备注
请上下滚动界面来显示每个设置项目。
吸取重试设定 反复对未能正常吸取的元件执行吸取动作。该功能生效时，请进行以下设
置。
• 重试次数 [ 次 ]: 设置重试次数
吸取位置补正设定 以提高吸取率为目标进行吸取位置补正。该功能生效时，请进行以下设置。
• 读取送料孔 (NXT 宽幅供料器 ): 设为 [ 使用 ]
贴装动作设置 根据 Job 设置的电路板翘曲量设置贴装时的 Z 轴升降时间。此功能生效时，
请进行以下设置。
• 调整贴装高度 : [ 使用 ( 高速 )] 与 [ 使用 ( 低速 )] 中任意选择 1 项
48SYS-0344b-S
48SYS-0756-S
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
421
影像保存设置 设置在机器内拍摄的影像的保存对象。请为定位相机或元件相机拍摄的每个
定位点和每个元件的影像，以及 IPS 相机拍摄的每个影像选择保存对象。
• 定位点：选择 [ 所有影像 ]、[ 仅错误影像 ] 或 [ 不保存 ]
• 元件：选择 [ 所有影像 ]、[ 仅错误影像 ] 或 [ 不保存 ]
• IPS：选择 [ 所有影像 ]、[ 仅错误影像 ] 或 [ 不保存 ]
备注
由于 IPS 的初始设置是 [ 仅错误影像 ]，因此要确认所有影像时需要更改设置。其他的初始设置是 [
所有影像 ]。
注意
除非需要正常的影像，否则请勿将 IPS 的设置设为 [ 所有影像 ]。调查贴装精度差或电路板不
良等情况时需要用到正常的影像。
8. 功能设置、调整的各指令 SYS-NXTR-015S0
422 NXTR 系统手册

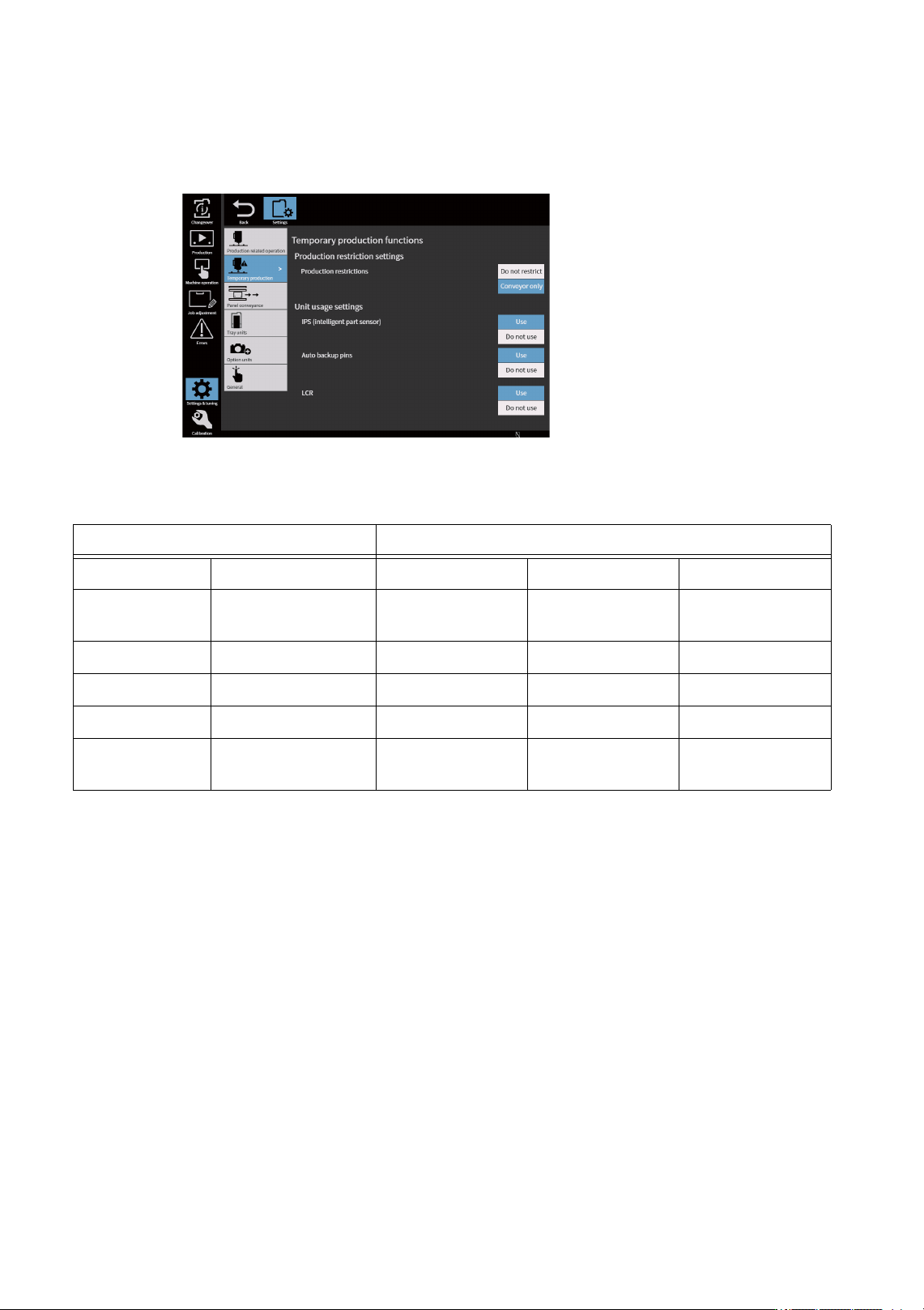

8.7.4 历史生产运用
介绍选择 [ 临时生产运用 ] 分类时的相关设置。
故障部位的确定
首先，请确定故障部位。根据故障部位的不同，可能会出现无法使用搬运轨道搬运的情况。
可以使用 不可使用
伺服放大器 伺服马达 CPU 板 伺服电路板 影像处理电路板
XY 机械手 机械手电缆 DIO 搬运 IF 远程 IO 电
路板
马达控制远程 IO
电路板
废料带处理单元 吸嘴更换器 操作面板 料站单元 安全门
吸嘴置放台 定位相机 搬运轨道 模组控制箱 气压相关
元件相机 以太网 EtherCAT 智能加载车
废料带回收搬运轨
道
