8. 功能设置、调整的各指令 SYS-NXTR-015S0 404 NXTR 系统手册 搬运轨道测定 指令名称 功能 传感器 调整电路板通过传感器的灵敏 度。 校正 执行搬运轨道的校正。 48SYS-0319a
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
403
8.5 [ 搬运轨道 ] 指令
执行电路板夹紧与松开操作、搬运轨道宽度调节、搬运轨道校正等的指令。
8.5.1 概要

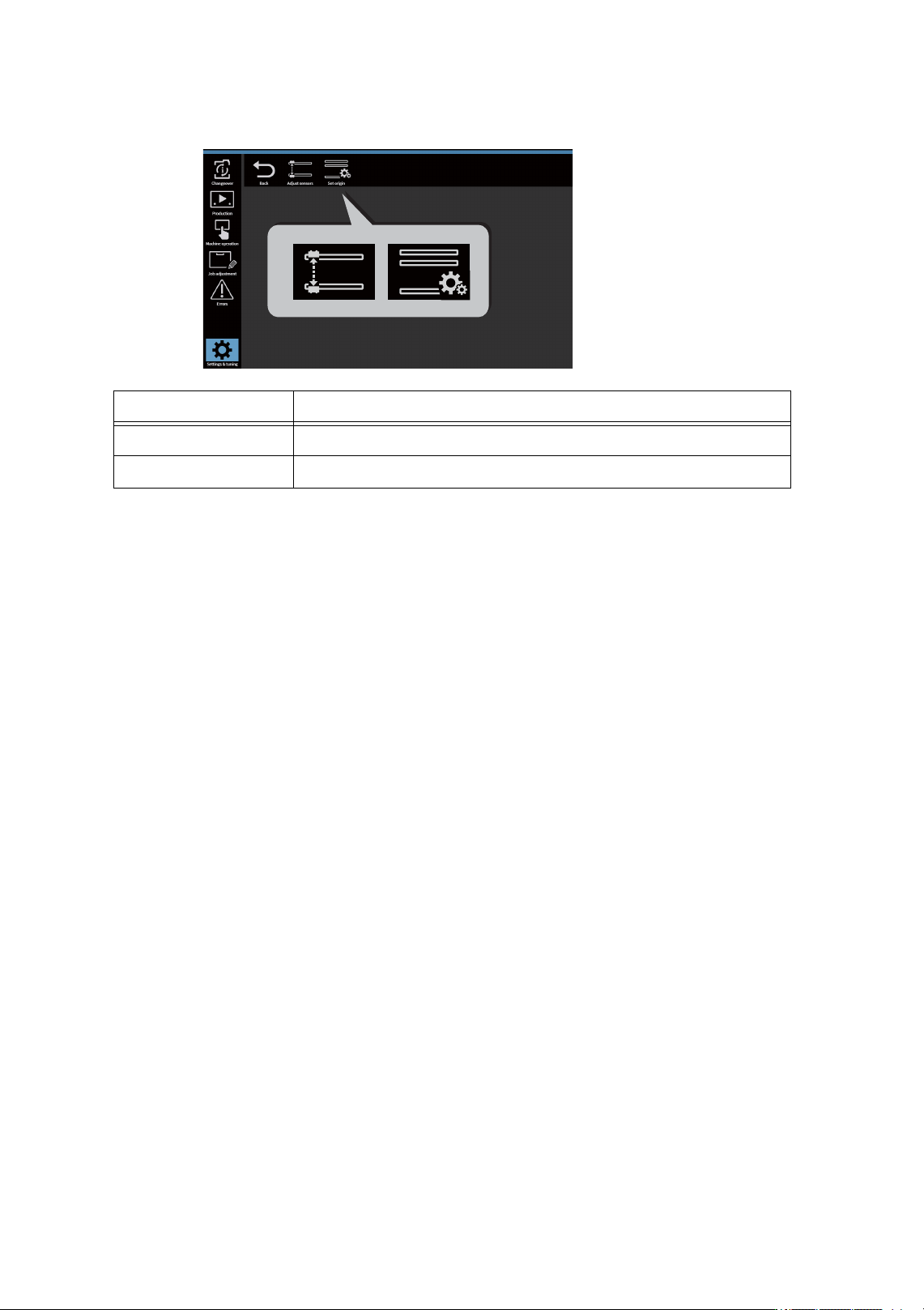

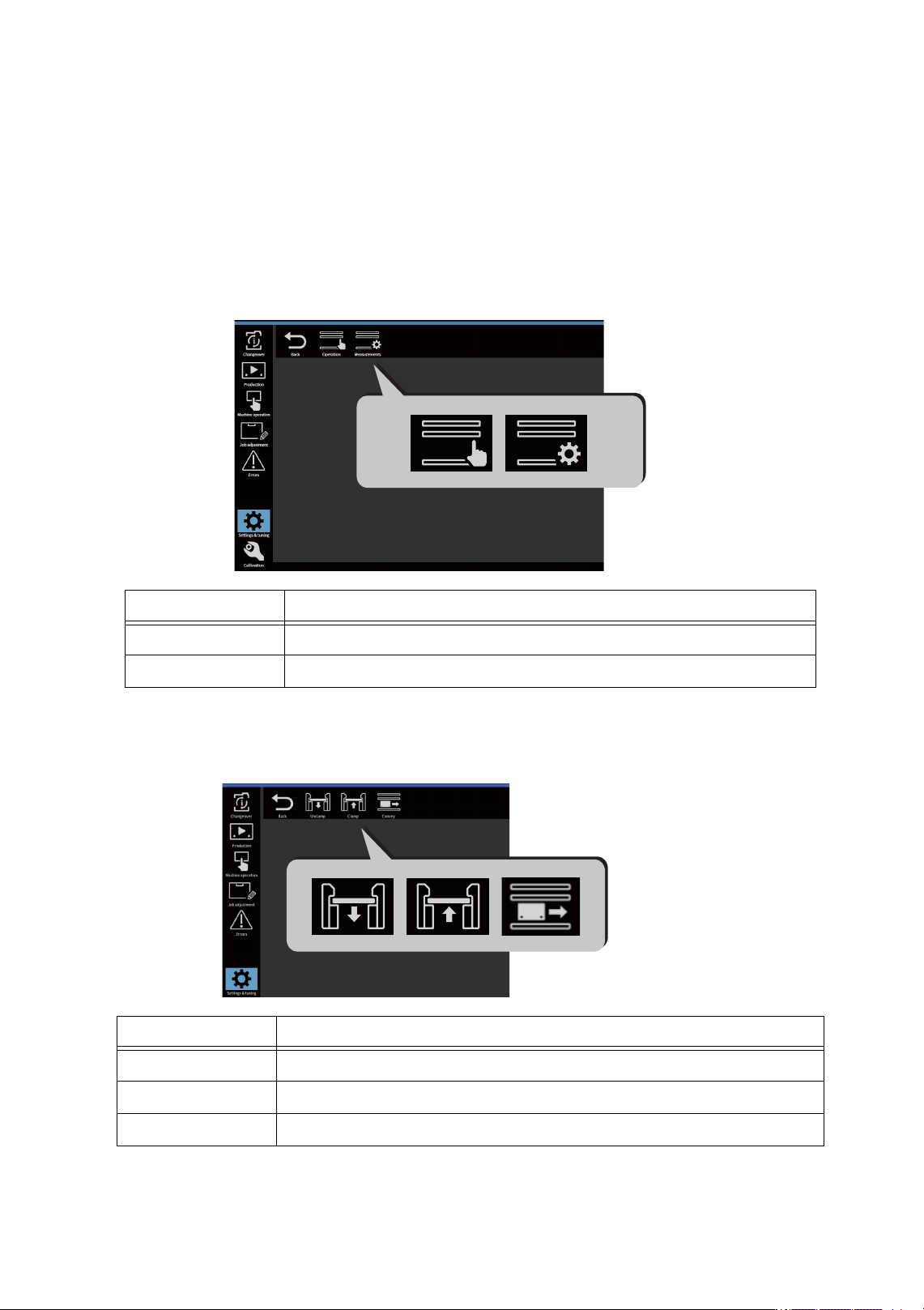

请通过搬运轨道操作与搬运轨道测定的 2 个菜单进入各指令。
搬运轨道操作
指令名称 功能
搬运轨道操作 对传入搬运轨道的电路板进行夹紧、松开、搬运操作。
搬运轨道测定 进行电路板通过传感器的灵敏度调整与搬运轨道校正。
指令名称 功能
松开 确认电路板的松开动作。
夹紧 确认电路板的夹紧动作。
搬运 让电路板移动指定的距离。
48SYS-0317b
48SYS-0400c
8. 功能设置、调整的各指令 SYS-NXTR-015S0
404 NXTR 系统手册
搬运轨道测定
指令名称 功能
传感器 调整电路板通过传感器的灵敏度。
校正 执行搬运轨道的校正。
48SYS-0319a
SYS-NXTR-015S0 8. 功能设置、调整的各指令
NXTR 系统手册
405
8.5.2 松开
请在确认搬运轨道上电路板的松开动作时执行此指令。

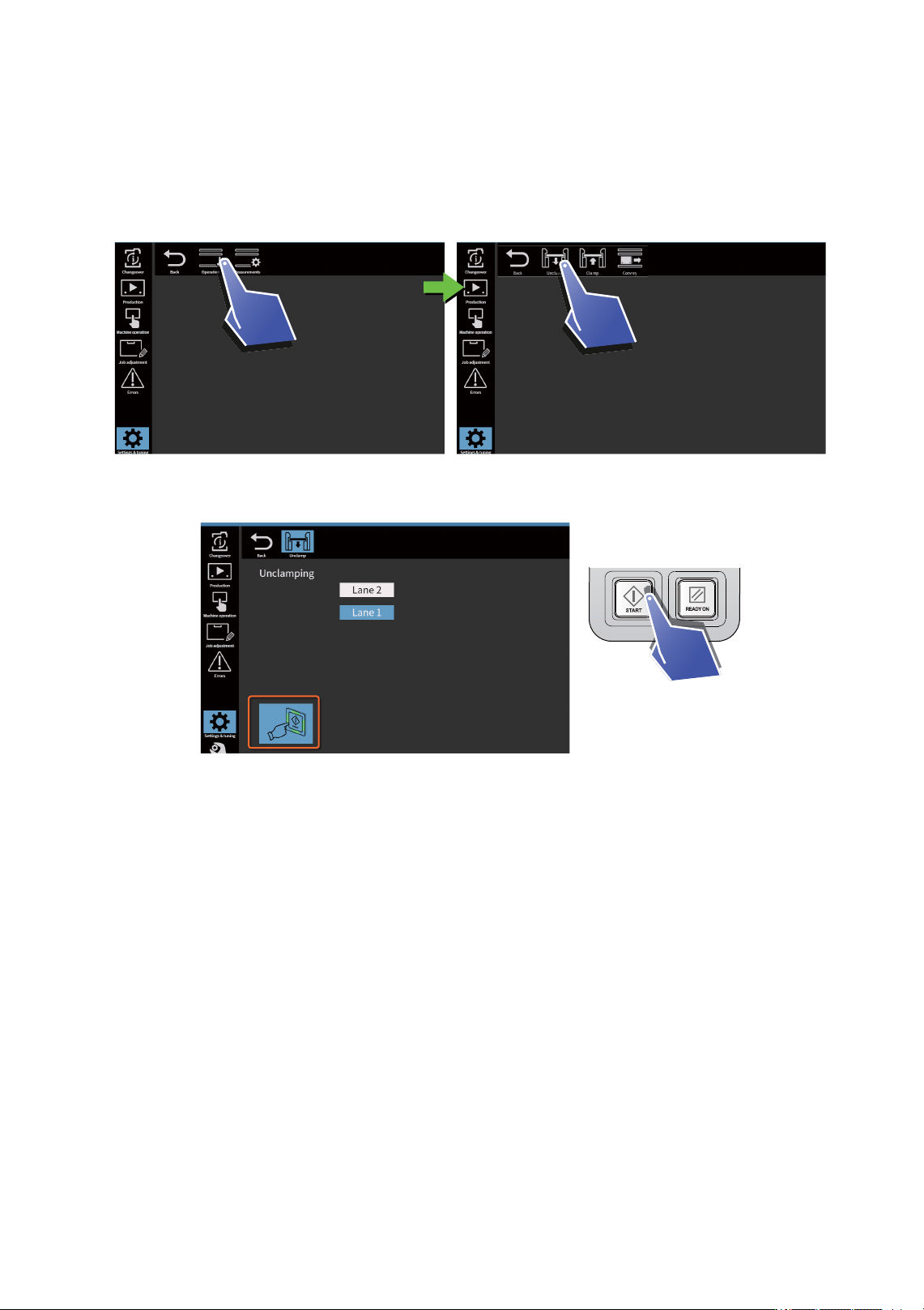

1. 请点击 [ 搬运轨道操作 ]-[ 松开 ]。
2. 请点击 [START] 按钮。
3. 请确认搬运轨道上的电路板已被松开。
48SYS-0401d
48SYS-0402b
