SYS-NXTR-015S0 1. 安全指南 NXTR 系统手册 41 1.5.5 其他 48SET -0393b *1 *1 ㆙࿌ ࢺࣞࣘࢽࢵࢺ -M ᤄධᚋࠊ௨ୗࡢ☜ㄆࢆ⾜ࡗ࡚ ࡃࡔࡉ࠸ࠋṇࡋࡃᤄධࡉࢀ࡞࠸ࢺࣞࣘࢽࢵࢺ 0ࡀⴠୗࡍࡿᜍࢀࡀ࠶ࡾࡲࡍࠋ Perform the following checks after inserted the tray unit-M. If the tray unit-M is not …
1. 安全指南 SYS-NXTR-015S0
40 NXTR 系统手册
1.5.4 A 型生产线的适用单元
48SET-0014f
*2
*1
*1
*1
*1
WS
CS
ＢＯＸ ＳＥＴ
ＢＵＺＺＥＲ
ＤＯＯＲ
ＰＡＵＳＥ
*1
High voltage！ Handling warning！
Turn off the power to the buffer
station before removing covers．
ࡨ۞%⺷朅
ܜஔ嘮ߡФӹ
寶⥽ڷү㧜旇俯朅࢛澞
高電圧！取り扱い注意
カバーを外す際はバッファー
ステーションの電源を落として
から行って 下さい
ࡨ۞%
ܜஔߡФӹ
ڷүލڐ࢛澞
SYS-NXTR-015S0 1. 安全指南
NXTR 系统手册
41

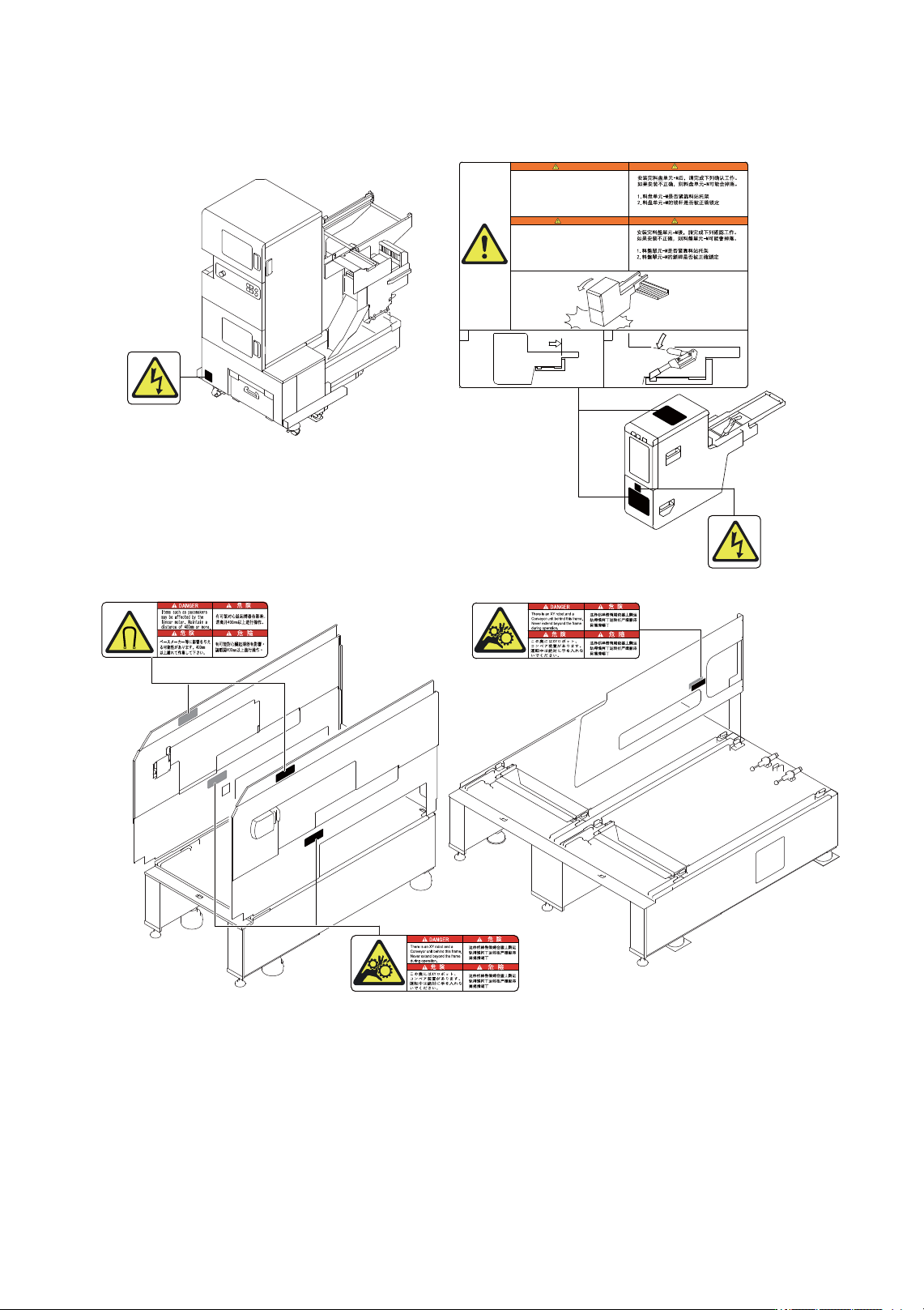

1.5.5 其他
48SET-0393b
*1
*1
㆙࿌
ࢺࣞࣘࢽࢵࢺ-Mᤄධᚋࠊ௨ୗࡢ☜ㄆࢆ⾜ࡗ࡚
ࡃࡔࡉ࠸ࠋṇࡋࡃᤄධࡉࢀ࡞࠸ࢺࣞࣘࢽࢵࢺ
0ࡀⴠୗࡍࡿᜍࢀࡀ࠶ࡾࡲࡍࠋ
Perform the following checks after inserted
the tray unit-M. If the tray unit-M is not
inserting correctly, it may fall off the machine.
㆙࿌
㆙࿌
:$51,1*
1. Check that the feederpallet and
the tray unit-M are aligned.
2. Check that the tray unit-M clamp
lever is locked correctly.
ࢹࣂࢫࣃࣞࢵࢺࢺࣞࣘࢽࢵࢺ-Mࡀ
ࠉᐦ╔ࡋ࡚࠸ࡿࡇ
ࢺࣞࣘࢽࢵࢺ-Mࢡࣛࣥࣉࣞࣂ࣮ࡀ
ࠉṇࡋࡃࣟࢵࢡࡉࢀ࡚࠸ࡿࡇ
1. 安全指南 SYS-NXTR-015S0
42 NXTR 系统手册
1.5.6 安全标识的含义
标识 含义
警告：当心夹伤
请勿将手指伸入相邻的模组之间。
义务行为、指示：保护眼睛
・由于照明设备的光线较强，所以请勿直视机器。必须直视的情况下，请使用太阳
镜等保护眼睛的用品。
注意、警告：当心触电
*1：当心高压电、触电。请先切断电源再实施维修保养。
*2：一次电压的范围是 AC200V ～ 230V±10V 50/60Hz。
危险警告：当心切手
・内部装有废料带自动剪切机构。请谨慎执行维修保养作业。
警告：请勿踩踏
禁止坐在或踩踏基座与单元。。
注意、警告：当心被卷入
严禁将手伸入！运转中的机器十分危险。
注意、警告：当心高温表面
线性马达主体以及轴部处于高温状态。请当心灼伤。
危险：当心强磁场
磁场可能影响心脏起搏器等的正常工作。佩戴类似产品的操作员请在 500 mm 以外
进行操作。
危险警告：禁止拆分
请勿拆分线性马达轴。磁铁有可能弹出而导致受伤。
义务行为、指示：保护眼睛
请佩戴护目镜等保护眼睛的用品进行作业。否则有灰尘等异物进入眼睛的危险。
禁止：严禁接触
请勿触摸线性标尺。
