SYS-NXTR-015S0 2. 基本操作 NXTR 系统手册 121 6. 请将手柄拉到面前，向 FMC 搭载供料器箱。 7. 请握住两侧手柄向外拉出 FMC。 8. 请锁住脚轮，以防 MFC 突然移动。 9. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。 48SYS-0102 48SYS-0103 1 2 48SYS-0141c
2. 基本操作 SYS-NXTR-015S0
120 NXTR 系统手册
操作步骤
1. 机器正在运转时，请先停止机器运转。

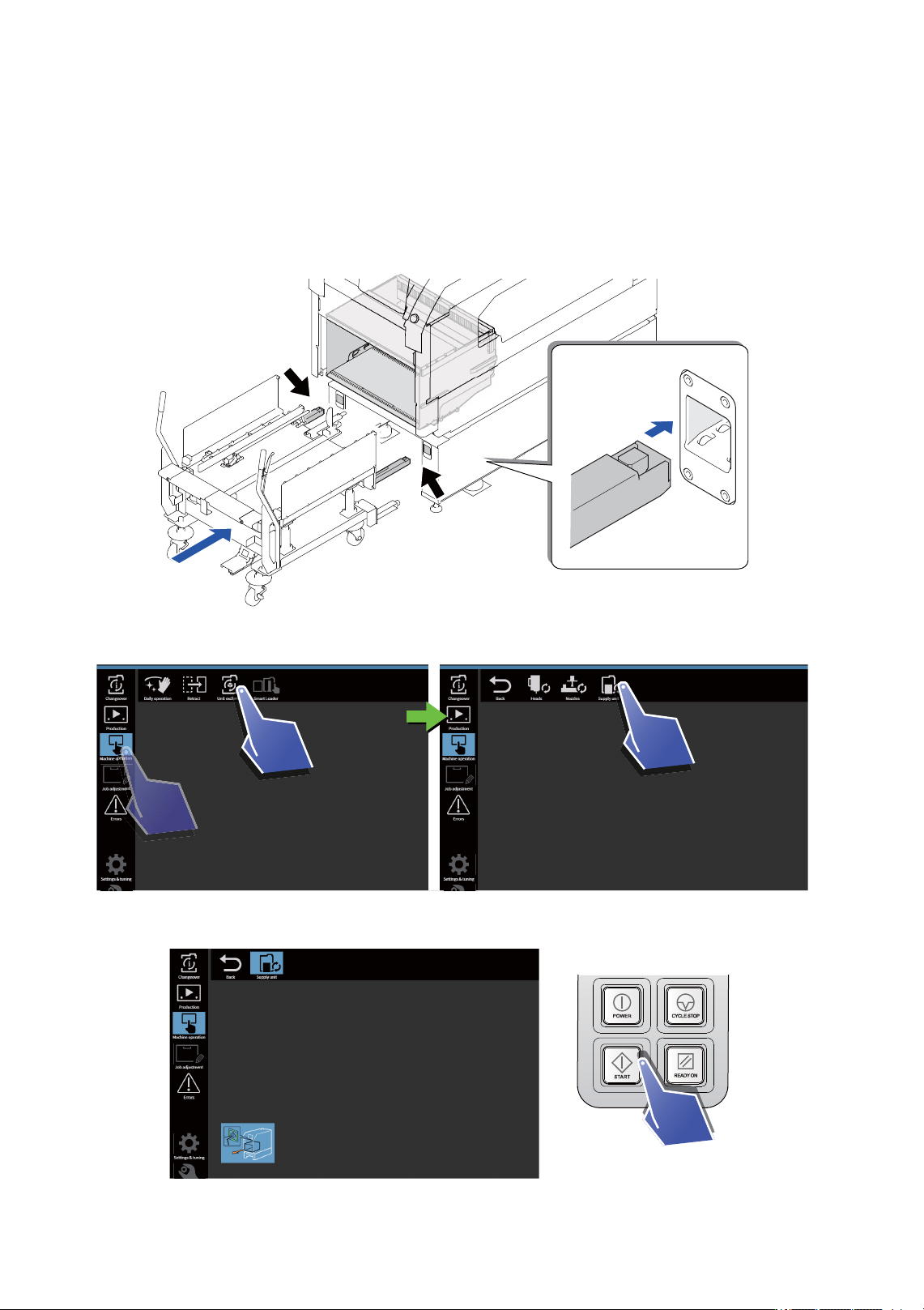

2. 请面向机器配置 FMC。
3. 请平缓向前推 FMC，将导轨插入基座的开口位置。FMC 与基座连接后，导轨被夹紧。
4. 请选择 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ]。
5. 请点击 [START] 按钮。供料器箱被松开。
48SYS-0100
48SYS-0279b
48SYS-0101c
SYS-NXTR-015S0 2. 基本操作
NXTR 系统手册
121

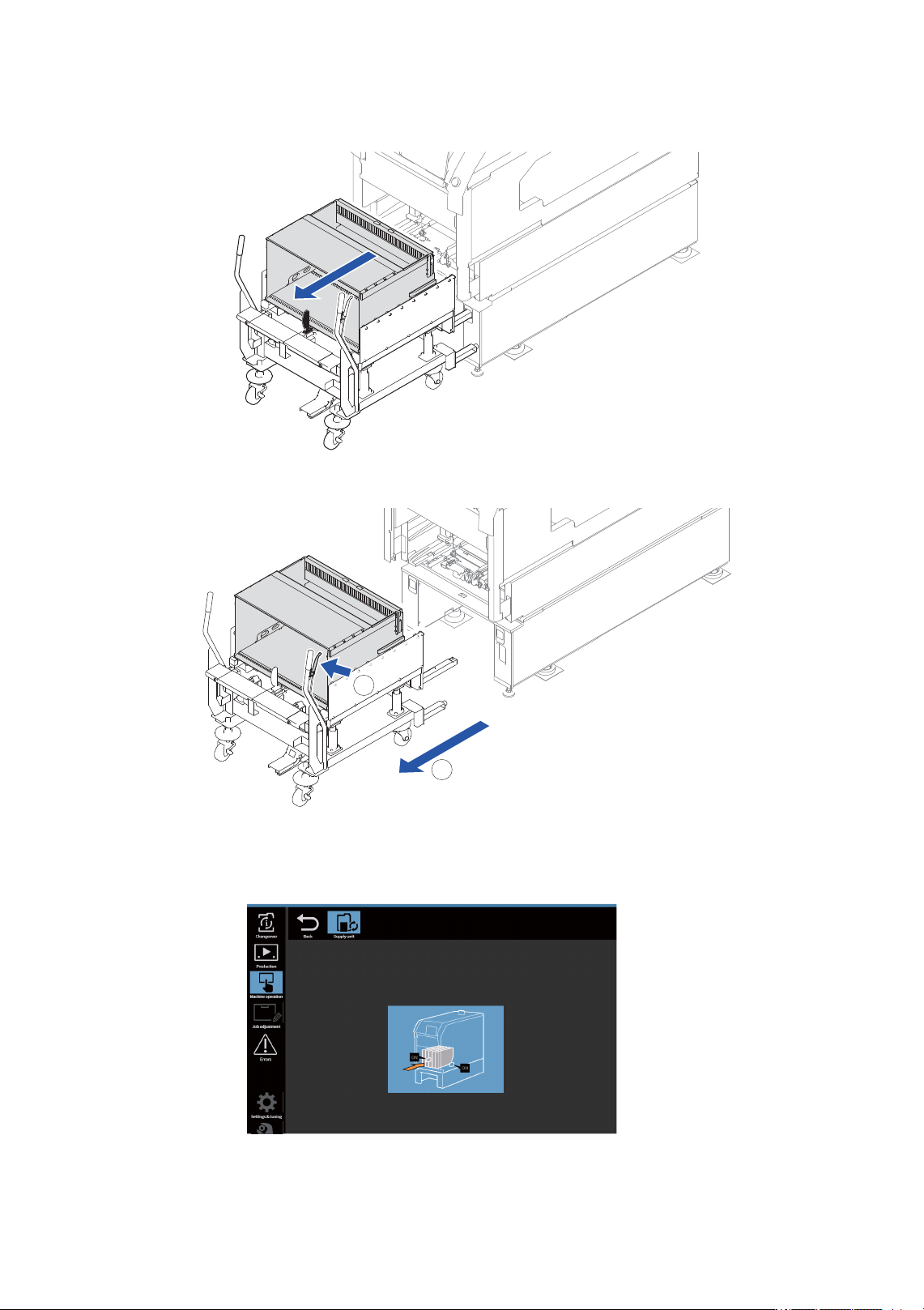

6. 请将手柄拉到面前，向 FMC 搭载供料器箱。
7. 请握住两侧手柄向外拉出 FMC。
8. 请锁住脚轮，以防 MFC 突然移动。
9. 操作界面上显示出请搭载 Job 所指定的供料单元的向导。
48SYS-0102
48SYS-0103
1
2
48SYS-0141c
2. 基本操作 SYS-NXTR-015S0
122 NXTR 系统手册
2.11.2 如何向机器安装供料器箱
将 FMC 连接到基座上，然后安装供料器箱。
注意事项
操作时的注意事项如下所示。
操作步骤
1. 在选择了 [ 机器操作 ]-[ 更换 ]-[ 供料单元 ] 的界面内显示出搭载供料器箱的指示。
2. 请面向机器配置 FMC。
3. 请平缓向前推 FMC，将导轨插入基座的开口位置。FMC 与基座连接后，导轨被夹紧。

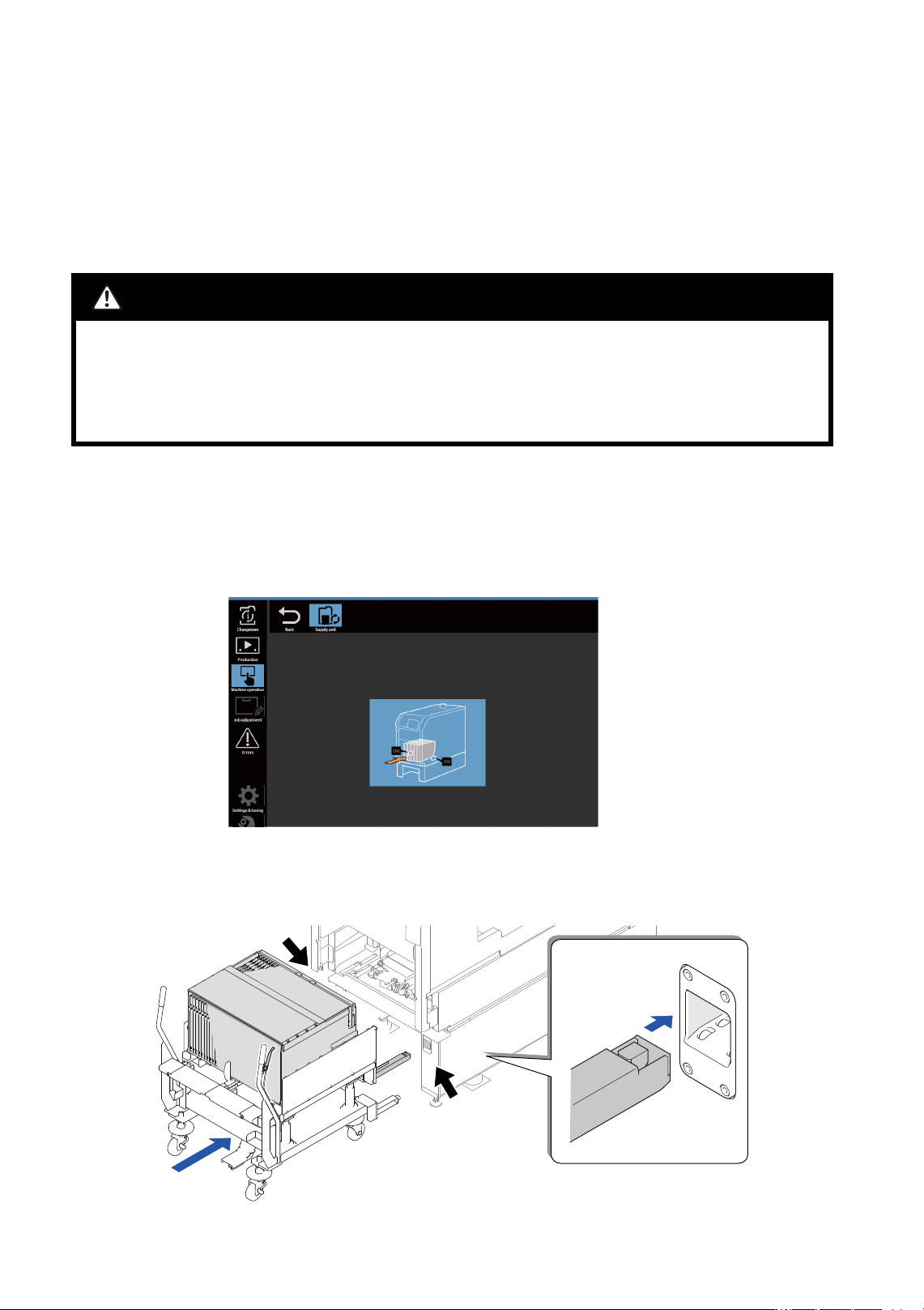

注意
• 在向机器连接 FMC 时，请确保 FMC 与机器之间没有人。否则可能发生身体卷进机器而受伤的危险。
• 在向机器连接 FMC 时，请勿将手伸入 FMC 与机器之间。否则有夹伤手的危险。
• 请不要站在 FMC 上。否则有可能摔倒受伤。
• 在移动供料器箱时，请勿将手伸入供料器箱与 FMC 中间。否则有夹伤手的危险。
48SYS-0141c
48SYS-0104
