系统手册-NXTR-S.pdf - 第512页
12. 辅助软件 SYS-NXTR-015S0 488 NXTR 系统手册 12.7.2 通过 [ 跟踪数据 ] 来收取 1. 请点击在线监视器界面上的 [ 跟踪数据 ] 链接图标。显示跟踪数 据界面。 界面上显示的项目以及各自的 含义如下所示。 No. 项目名 功能 概要 1 过去收 取的跟踪数据 一览 显示到目前为止收取的生产线 的跟踪数据，或辅助软件的跟踪数据 的履 历。 2 下载链 接 只要点击此键，就可以重新下载过去收取的跟 …
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
487
获取跟踪数据 < 结束 > 界面
收取完跟踪数据之后，会显示获取跟踪数据 < 结束 > 界面。
如因异常而无法收取跟踪数据，则会显示错误编码。
获取跟踪数据 < 下载 > 界面
在获取跟踪数据 < 结束 > 界面上可以重新下载过去收取的 3 次跟踪数据。
注意
通过 [ 在线监视器 ]-[ 跟踪数据 ] 的 [ 生产线的跟踪数据 ] 收取的跟踪数据不会显示获取跟踪数据 < 下载 > 界面上。
No
.
项目名 功能概要
1 关闭 用于返回跟踪数据收取界面。
2 下载链接 用于下载收取的跟踪数据。
3 错误编码的详细内容的链
接
错误编码的详细内容会通过弹窗显示。
No
.
项目名 功能概要
1 关闭 用于返回跟踪数据收取界面。
2 下载链接 用于下载过去收取的跟踪数据。
48SYS-0820-S
1
2
80006A04
3
48SYS-0823-S
2
1
12. 辅助软件 SYS-NXTR-015S0
488 NXTR 系统手册
12.7.2 通过 [ 跟踪数据 ] 来收取
1. 请点击在线监视器界面上的 [ 跟踪数据 ] 链接图标。显示跟踪数据界面。
界面上显示的项目以及各自的含义如下所示。
No. 项目名 功能概要
1 过去收取的跟踪数据
一览
显示到目前为止收取的生产线的跟踪数据，或辅助软件的跟踪数据的履
历。
2 下载链接 只要点击此键，就可以重新下载过去收取的跟踪数据。
3 全部删除 只要点击此键，就可以删除过去收取的跟踪数据一览中的所有跟踪数
据，包括生产线的跟踪数据和辅助软件的跟踪数据。
4 收取生产线的跟踪数
据
显示从生产线收取跟踪数据时的设置。
5 限时收取 只要勾选该项目，就可以按指定期间来收取跟踪数据，最多可以指定三
天时间。
备注
如果指定的时间超过三天，则点击 “ 获取跟踪数据 ” 图标时会显示错误对话框。
6 收取当前的跟踪数据 只要勾选该项目，就可以收取机器内的跟踪数据和保存在 LCU 中的最近
10 分钟的跟踪数据。
注意
搭载的供料器数量较多时，保存跟踪数据需要花费一些时间。
7 收取对象机器一览 只要勾选该项目，就可以选择收取跟踪数据的机器。
8 收取跟踪数据 ( 生产
线)
只要点击此键，就开始收取生产线的跟踪数据。
9 收取辅助软件的跟踪
数据
收取辅助软件的跟踪数据。
10 收取跟踪数据 ( 辅助
软件 )
只要点击此键，就开始收取辅助软件的跟踪数据。
1
4
5
7
8
9
2
6
48SYS-0810-S
10
3
SYS-NXTR-015S0 12. 辅助软件
NXTR 系统手册
489
注意
• 通过 [ 机器设置 ] 收取的跟踪数据不会显示在 [ 过去收取的跟踪数据一览 ] 中。
• 通过 [ 获取生产线的跟踪数据 ] 收取的跟踪数据不会显示在 [ 机器设定 ] 的获取跟踪数据 < 下载 > 界面上。

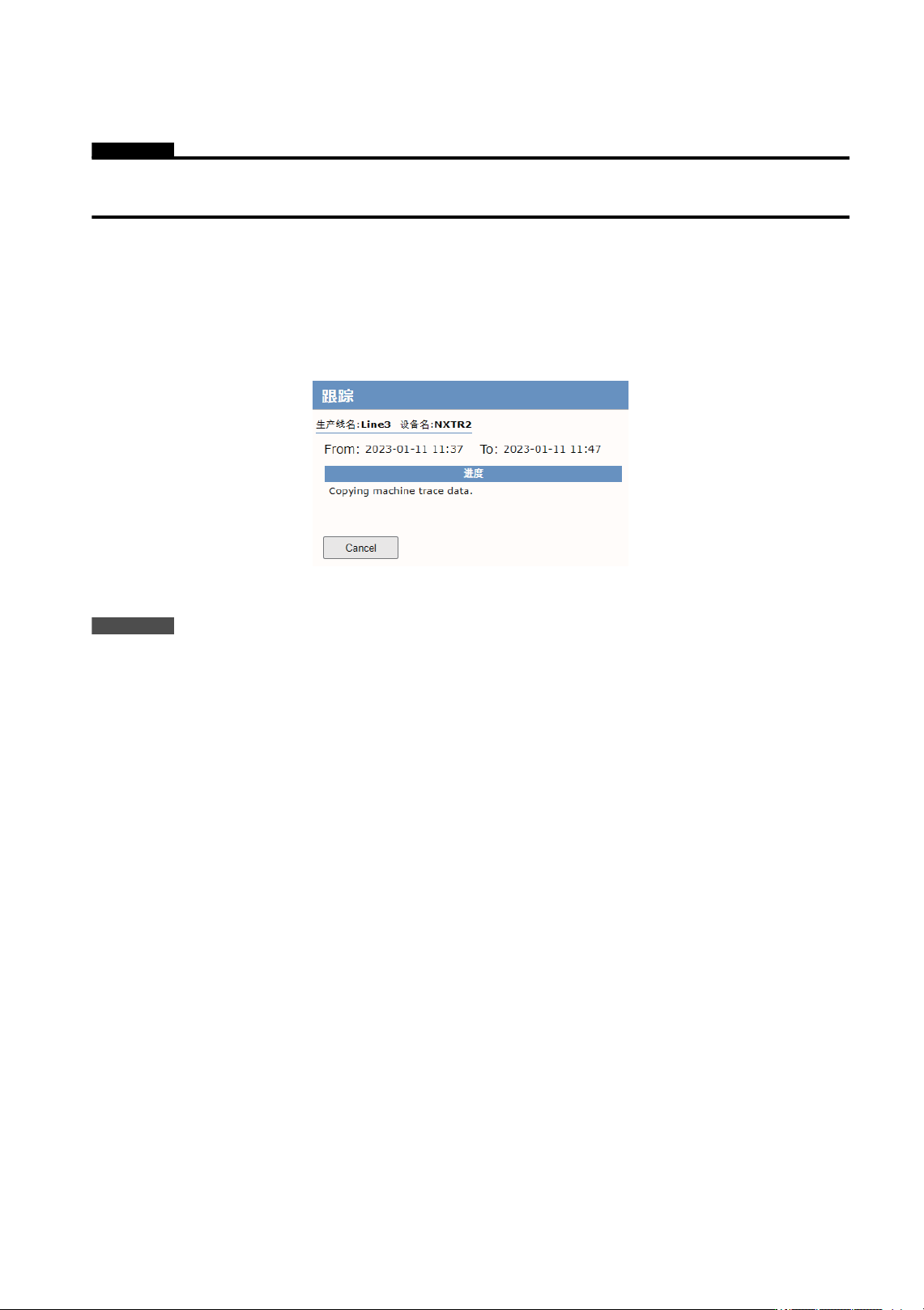

跟踪数据收取进度界面
只要点击 [ 获取跟踪数据 ( 生产线 )]，就开始收取生产线的跟踪数据并显示收取跟踪数据的进度界面。在跟
踪数据收取界面上会显示跟踪数据收取进度。
• 点击 [Cancel] 后，将中止收取跟踪数据。
备注
在点击 [Cancel] 之前收取的跟踪数据将被丢弃。
48SYS-0811-S
