6. 机器操作的各种指令 SYS-NXTR-015S0
374 NXTR 系统手册
用料盘供料时
1. 请点击 [ 吸嘴 ]。
2. 请点击 [START] 按钮。将装在工作头上的吸嘴返还到吸嘴置放台内。
3. 显示料盘单元的取出向导。请点击 [START] 按钮。
4. 请去出料盘单元。
48SYS-0232c
48SYS-0236c
48SYS-0237c
SYS-NXTR-015S0 6. 机器操作的各种指令
NXTR 系统手册
375

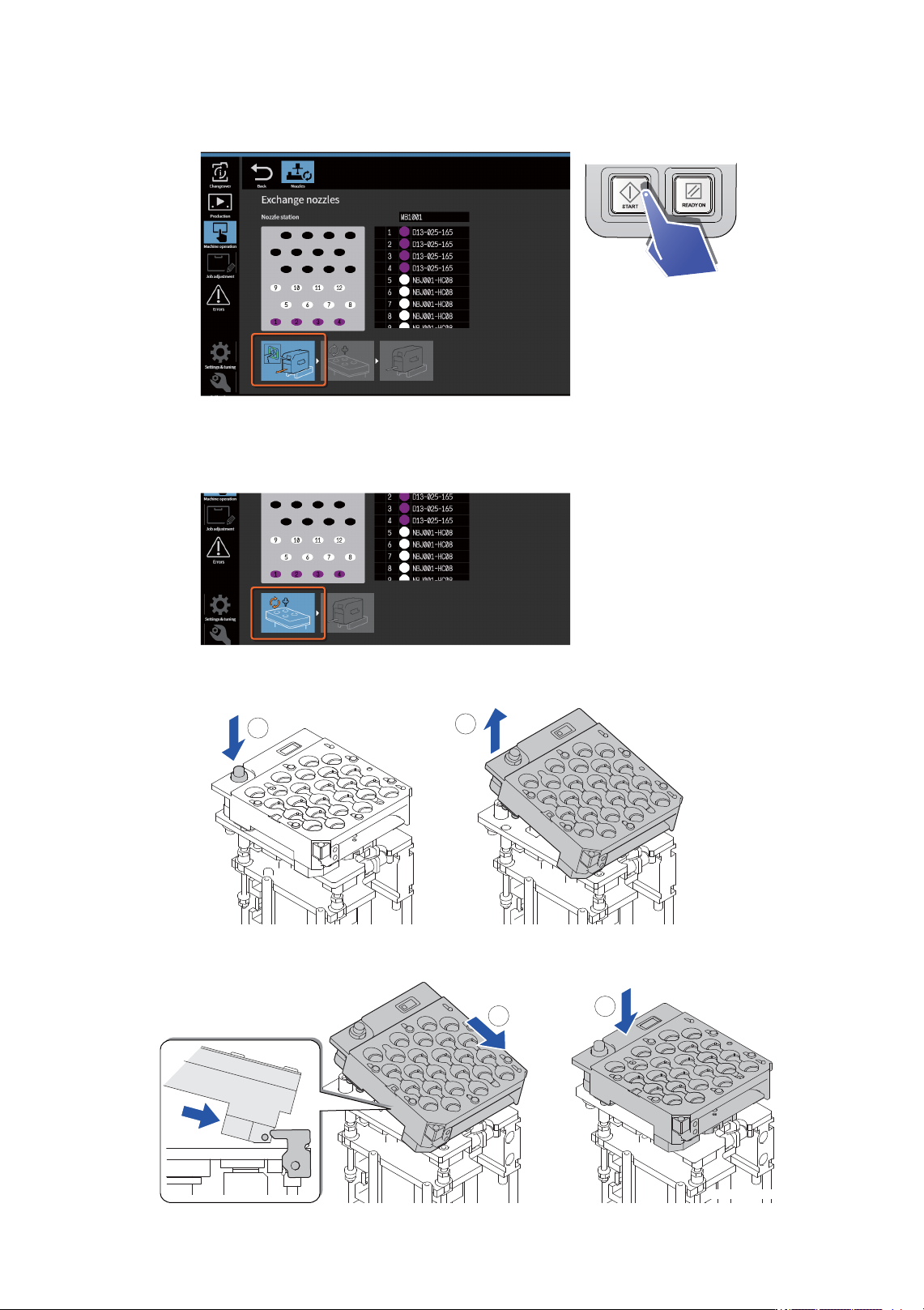

5. 显示模组拉出向导。请点击 [START] 按钮。
6. 请平缓地拉出模组。
7. 显示吸嘴的安装向导。
8. 请取出吸嘴置放台。（参考 “2.10.2 如何取出吸嘴置放台 ”）
9. 请安装吸嘴置放台。（参考 “2.10.3 如何安装吸嘴置放台 ”）
48SYS-0238c
48SYS-0307b
48SYS-0035
1
2
1
2
48SYS-0039
6. 机器操作的各种指令 SYS-NXTR-015S0
376 NXTR 系统手册
10. 显示模组插入向导。
11. 请平稳地插入模组。
12. 请向模组插入料盘单元。
48SYS-0250c
