SYS-NXTR-015S0 4. 生产时的作业 NXTR 系统手册 231 4.1.2 如何开始在一般的贴装线上生产 本小节介绍如何在一般贴装线 (FUJI 智能供料器 ) 上使用 NXTR。 1. 请确认机器已处于开始等待状态。 • 在启用了运转准备确认功能的 机器上，[READY ON] 按钮会闪烁。请确认机器的状况和周围的安 全，然后按 [READY ON] 按钮。 2. 请点击 [START] 按钮。完成校正后，机器加载电路 …
4. 生产时的作业 SYS-NXTR-015S0
230 NXTR 系统手册
• 请确认缓存站的 [MAGAGINE CLAMP] 按扭已亮灯。
2. 请确认机器已处于开始等待状态。
3. 请点击 [START] 按钮。完成校正后，机器加载电路板并开始生产。
48SYS-0097
48SYS-0048b
SYS-NXTR-015S0 4. 生产时的作业
NXTR 系统手册
231
4.1.2 如何开始在一般的贴装线上生产
本小节介绍如何在一般贴装线 (FUJI 智能供料器 ) 上使用 NXTR。
1. 请确认机器已处于开始等待状态。
• 在启用了运转准备确认功能的机器上，[READY ON] 按钮会闪烁。请确认机器的状况和周围的安
全，然后按 [READY ON] 按钮。

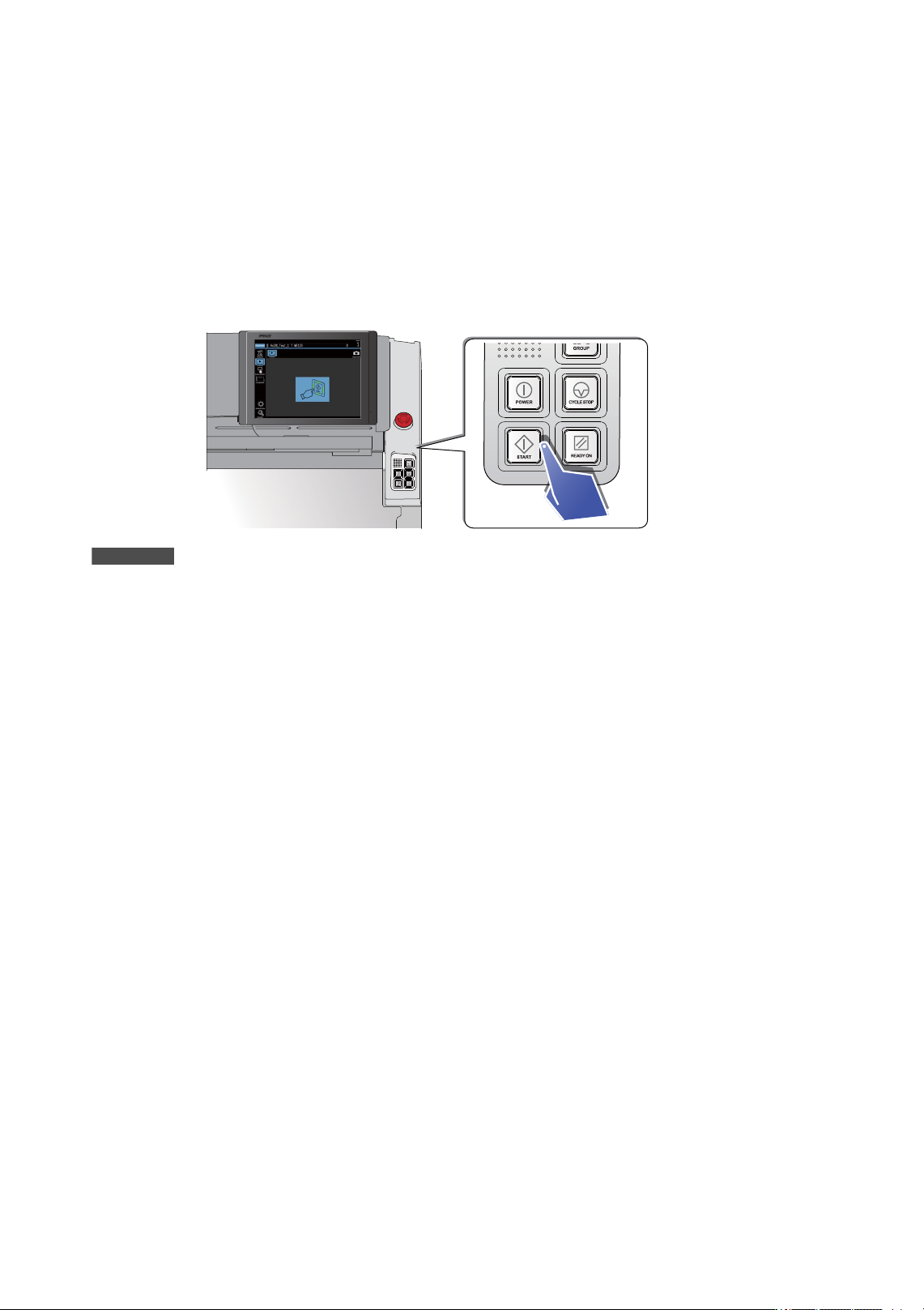

2. 请点击 [START] 按钮。完成校正后，机器加载电路板并开始生产。
备注
只要按住 [GROUP] 按钮的同时按下 [START] 按钮，则所有模组就会开始生产。
48SYS-0048b
4. 生产时的作业 SYS-NXTR-015S0
232 NXTR 系统手册
4.2 生产的停止与重启
立即停止运转与等待电路板生产完毕后再停止运转的操作方法不同。请根据现场情况选择操作。
4.2.1 注意事项
关于作业注意事项，请参考如下。
• 在启用运转准备确认功能的机器上，当显示 [START] 按钮按下提示时，[READY ON] 按钮会闪烁。
请先按闪烁的 [READY ON] 按钮，然后再按 [START] 按钮。( 关于更多内容，请参考 “2.3.2 关于
运转准备确认和 [READY ON] 按钮 ”)
4.2.2 如何在周期停止时暂停机器

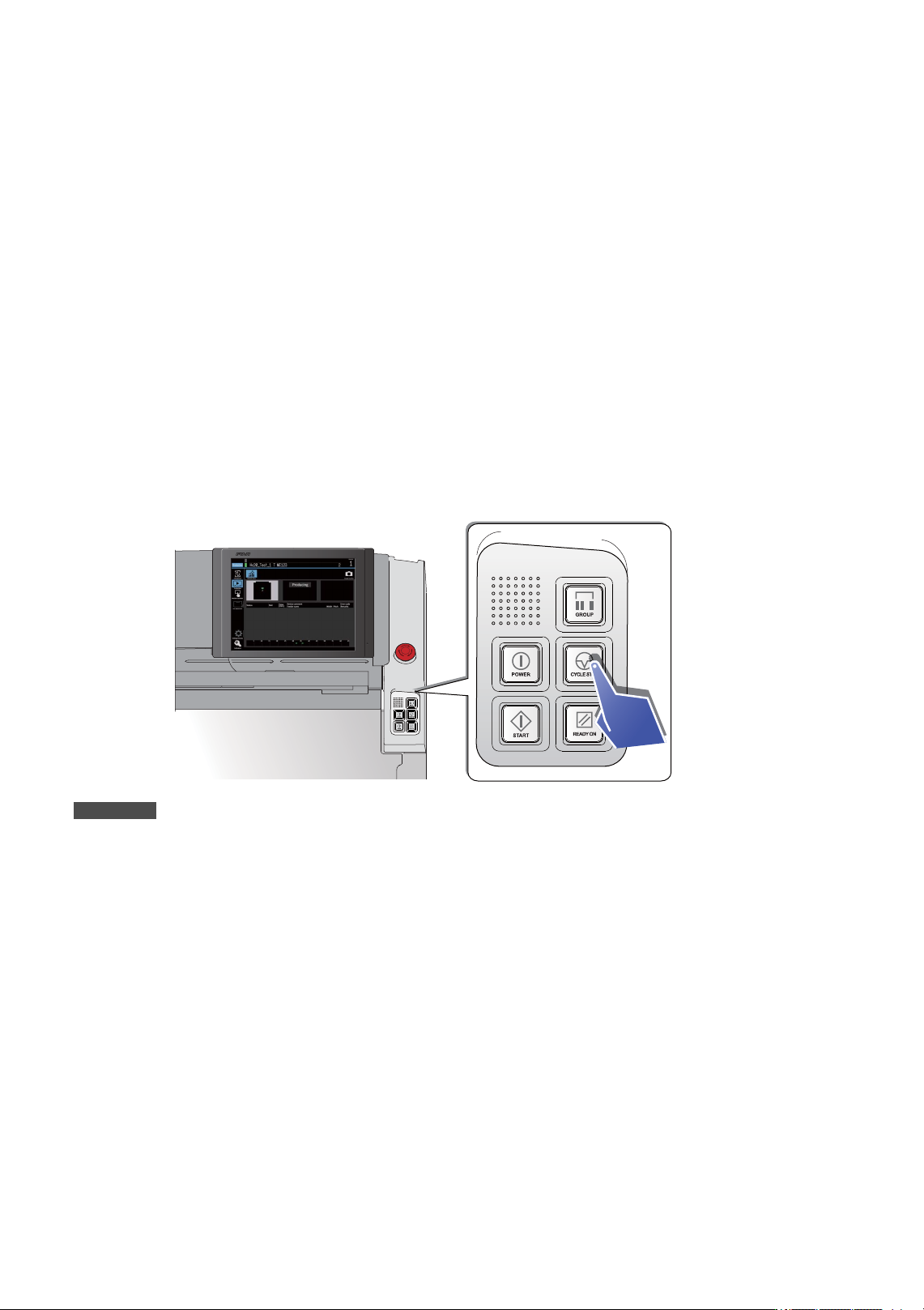

生产中请按下 [CYCLE STOP] 按钮。生产将在机器运行周期停止时停止运转。
备注
只要按住 [GROUP] 按钮的同时按下 [CYCLESTOP] 按钮，则所有模组就会暂停。
48SYS-0049b
